Трехфазные ИБП серии ЕА900(II)-33
Все силовые подключения источника бесперебойного питания находятся на передней панели в нижней части
корпуса ИБП (смотри рисунки 2.7 − 2.12).
1. Снимите защитную панель

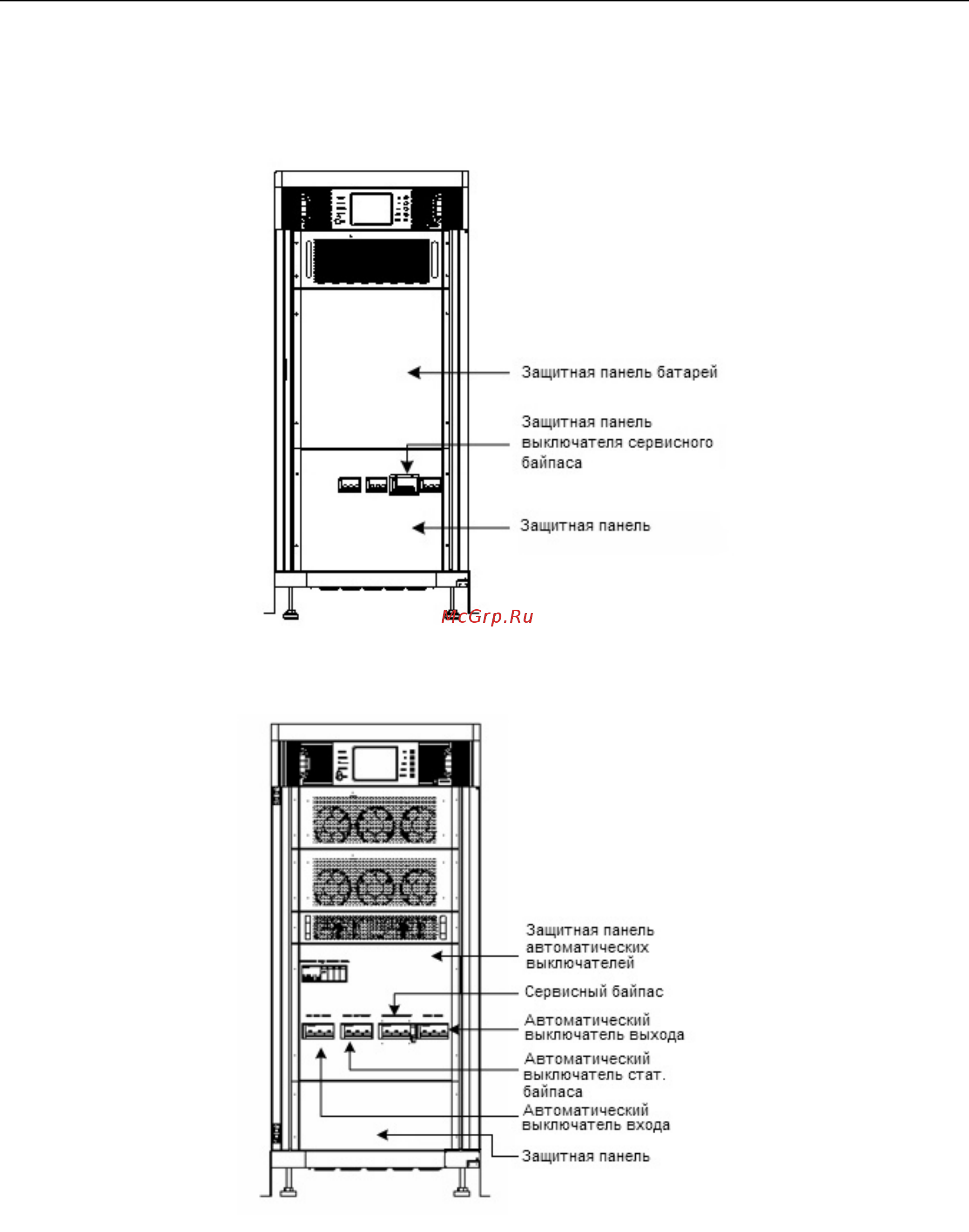

Рисунок 2.7. Вид спереди (дверь ИБП открыта) 10 кВА − 30 кВА
Рисунок 2.8. Вид спереди (дверь ИБП открыта) 40 кВА и 60 кВА
12
