Трехфазные ИБП серии ЕА900(II)-33

2.4 Подключение ИБП.

2.4.1 Выбор автоматического выключателя и кабеля

Для разной мощности ИБП используются кабели с жилами разного сечения. Использование кабеля или

автоматического выключателя, параметры которого не соответствуют параметрам ИБП, может быть опасно.

Кабель и автоматический выключатель должны выбираться с учетом максимально возможной величины тока

(таблица 2.1).

Выбор сечения силовых кабелей, а также автоматических выключателей следует осуществлять в

соответствии с правилами и рекомендациями по обустройству электроустановок местных контролирующих

органов.

Таблица 2.1 Значения максимального тока (при полной нагрузке)

Номинальная

мощность ИБП

Входной ток (с учетом

устройства заряда батарей), А

Выходной

ток, А

Ток разряда в цепи постоянного

тока, 32 батареи, А

10кВА 24 15 28

20кВА 39 30 55

30кВА 53 46 83

40кВА 78 61 110

60кВА 117 91 165

80кВА 156 121 220

100кВА 195 151 275

120кВА 234 182 330

2.4.2 Подключение.

Для подводки кабеля используйте каналы и проходки, расположеннее во фронтальной части в нижней

панели ИБП (рисунки 2.5 и 2.6).

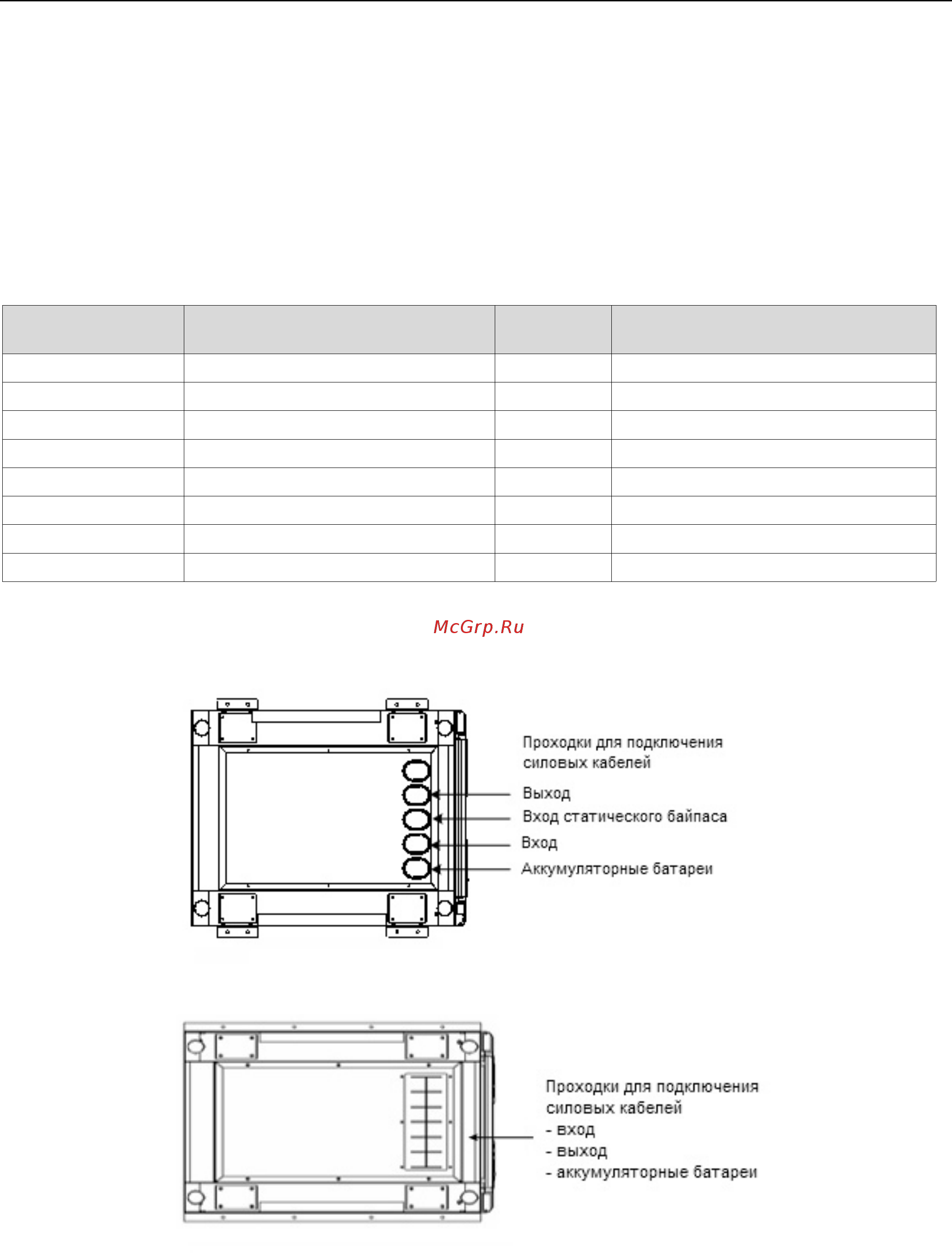

Рисунок 2.5 Проходки для ввода кабелей ИБП 10 кВА − 60 кВА

Рисунок 2.6 Проходки для ввода кабелей ИБП 80 кВА − 120 кВА
