Трехфазные ИБП серии ЕА900(II)-33
1.3.2 Режим работы от батарей.
Режим работы от батареи (рисунок 1.4) представляет собой такой режим работы, при котором батарея
снабжает нагрузку резервным питанием через инвертор. Когда сеть внешнего электроснабжения отключена,
система автоматически переключается в режим работы от батареи, и подача питания на нагрузку не
прерывается. Когда сеть внешнего электроснабжения восстанавливает работу, система автоматически
переключается обратно в нормальный режим, при этом подача питания на нагрузку не прерывается.
AC/DC
rectification
Charger
DC/DC boost
BATTERY
+ -
DC/AC inverter
Out put
bypass
Maintenance bypass
Main powe
input

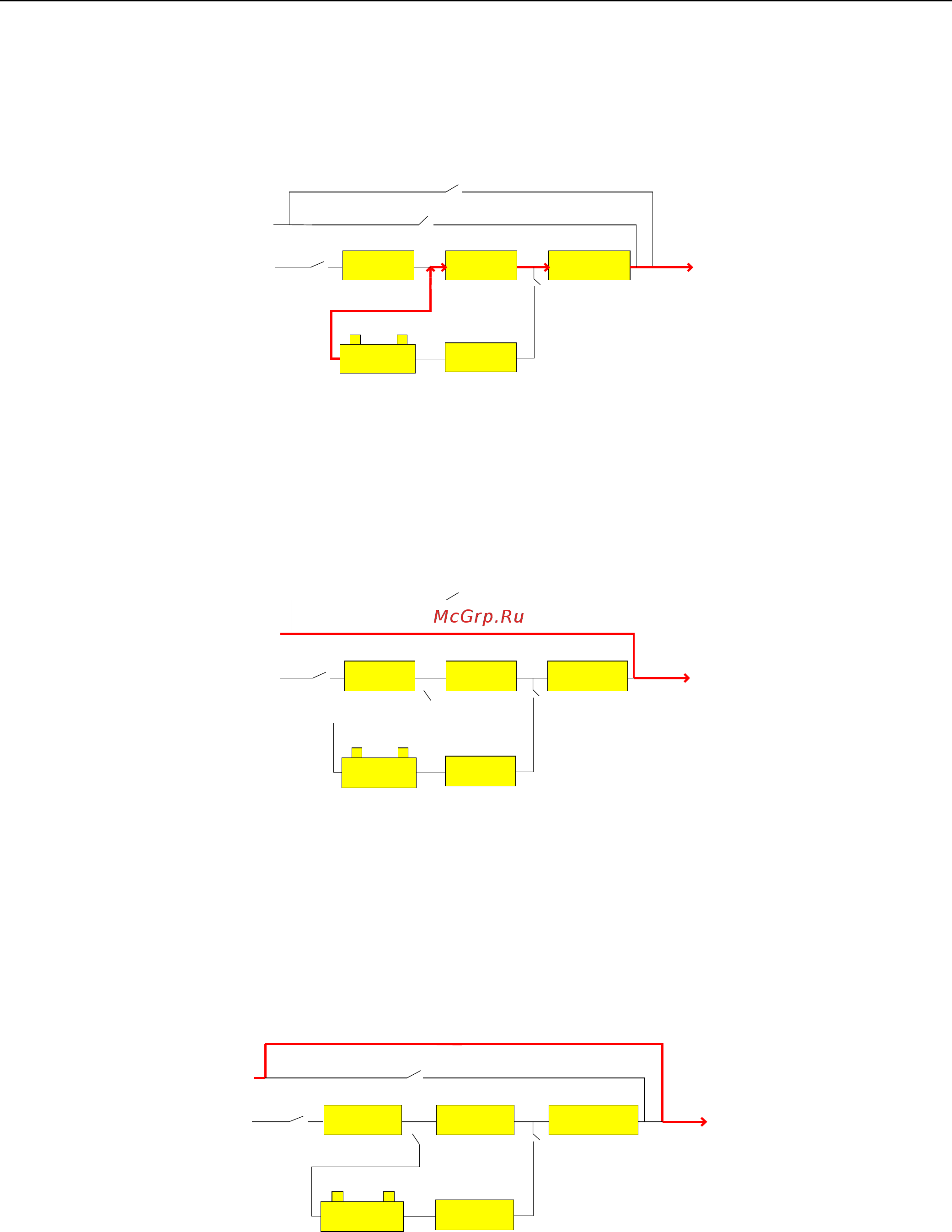

Рисунок 1.4 Схема режима работы от батарей
1.3.3 Режим статического байпаса.
В нормальном режиме работы, в случае перегрузки, выхода из строя или отключения инвертора вручную,
статический переключатель переводит питание нагрузки с инвертора на питание через байпас, при этом
подача питания на нагрузку не прерывается (рисунок 1.5). В режиме статического байпаса нагрузка по
энергоснабжению не защищена.
AC/DC
rectification
Charger
DC/DC boost
BATTERY
+ -
DC/AC inverter
Output
Main power
input
Maintenance bypass
Bypass
Рисунок 1.5 Схема работы в режиме байпаса
1.3.4 Режим технического обслуживания (режим ручного байпаса).
Если ИБП нуждается в техническом обслуживании или ремонте переведите нагрузку на байпас технического
обслуживания при помощи автоматического выключателя сервисного байпаса (рисунок 1.6), при этом подача
питания на нагрузку не будет прервана. Внимание! Включать автоматический выключатель сервисного
байпаса разрешается только когда ИБП находится в режиме статического байпаса. В противном случае
существует риск повреждения ИБП.
AC/DC
rectification
Charger
DC/DC boost
BATTERY
+ -
DC/AC inerter
Output
Main power
input
Maintenance bypass
Bypass
Рисунок 1.6 Схема работы в режиме технического обслуживания
