Трехфазные ИБП серии ЕА900(II)-33

3.6 Основное меню.

В данном разделе содержится описание основного меню ИБП (меню основного интерфейса). Ниже по

пунктам содержится описание назначения каждого значка (иконки) основного меню.

3.6.1 Параметры входной электросети.

В меню основного интерфейса нажмите значок

I/P

. Откроется окно с показаниями входных рабочих

параметров ИБП. Источник бесперебойного питания показывает

 напряжение на входе (для каждой фазы)

 частоту на входе (для каждой фазы)

 напряжение на входе статического байпаса (для каждой фазы),

 частоту на входе статического байпаса (для каждой фазы),

 рабочую температуру ИБП

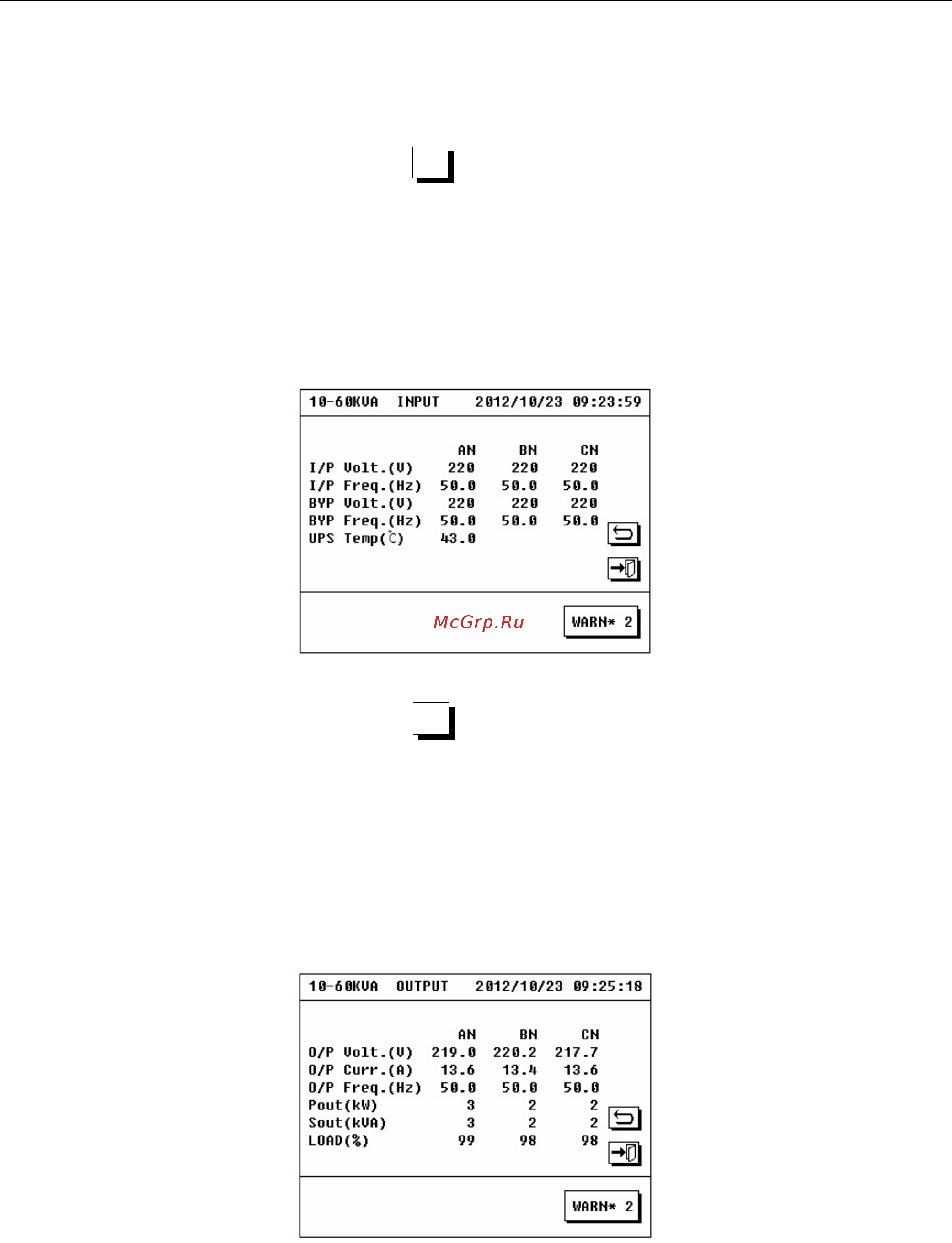

Вид интерфейса входных рабочих параметров показан на рисунке ниже

3.6.2 Выходные параметры.

В меню основного интерфейса нажмите значок

O/P

. Откроется окно с показаниями рабочих параметров на

выходе ИБП. Источник бесперебойного питания показывает

 напряжение на выходе (для каждой фазы)

 выходной ток (для каждой фазы)

 частота на выходе (для каждой фазы),

 потребляемая активная мощность (для каждой фазы),

 потребляемая полная мощность (для каждой фазы)

 степень загрузки в процентах

Вид интерфейса выходных рабочих параметров показан на рисунке ниже
