Трехфазные ИБП серии ЕА900(II)-33

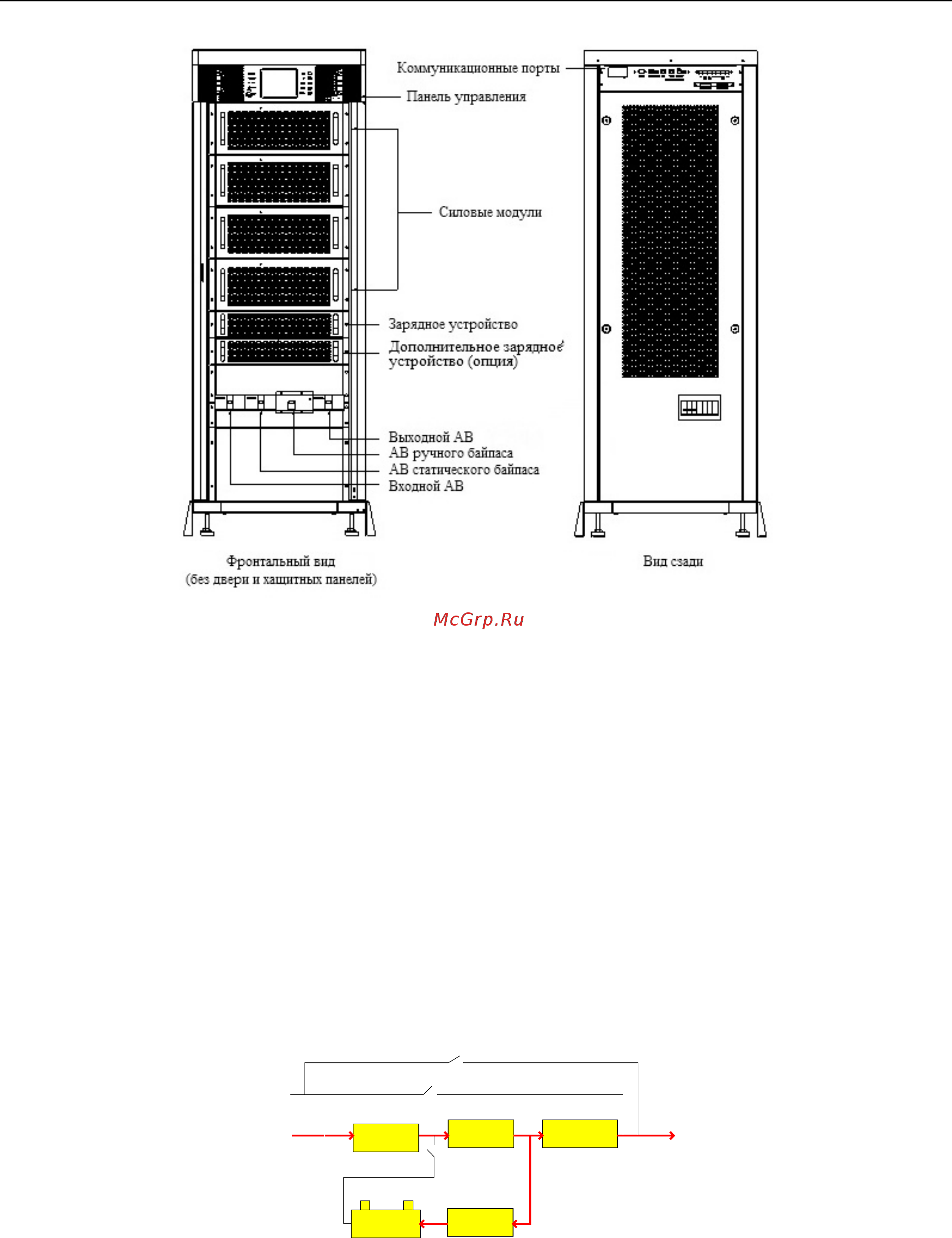

Рисунок 1.3 Структура ИБП мощностью 80 кВА − 120 кВА

1.3 Режимы работы ИБП.

ИБП серии ЕА900(II)-33 10 кВА − 120 кВА представляет собой систему с двойным высокочастотным

преобразованием напряжения (on-line). Основными режимами работы ИБП являются:

• нормальный режим

• режим работы от батареи

• режим статического байпаса (режим байпаса)

• режим технического обслуживания (режим ручного байпаса)

• режим частотного преобразователя

1.3.1 Нормальный режим

Нормальный режим – основной режим работы ИБП. Именно в данном режиме обеспечивается защита по

электроснабжению критичной нагрузки. В нормальном режиме (рисунок 1.3) электропитание переменного

тока подается от внешней сети на выпрямитель ИБП, выпрямитель подает постоянное напряжение на

инвертор, а инвертор снабжает бесперебойным электропитанием нагрузку. Одновременно выпрямитель

производит заряд АКБ, подавая постоянное напряжение на батарею через зарядное устройство.

AC/DC

rectification

Charger

DC/DC boost

BATTERY

+ -

DC/AC inverter

Out put

Main power

input

Maintenance bypass

Bypass

Рисунок 1.3 Схема нормального режима работы ИБП.
