Трехфазные ИБП серии ЕА900(II)-33
Раздел 3. Управление ИБП.
В этой главе содержится описание всех действия оператора ИБП, а также описание пользовательских
установок и настроек источника бесперебойного питания, включая запуск источника бесперебойного питания,
отключение ИБП, операции перевода источника в режим сервисного (ручного) байпаса и в нормальный
режим и т.д.
Внимание!
Во избежание получения травм, а также во избежание порчи оборудования, вызванной
неправильными действиями оператора установки, перед первым включением ИБП необходимо
внимательно прочитать данный раздел.
3.1 Введение.

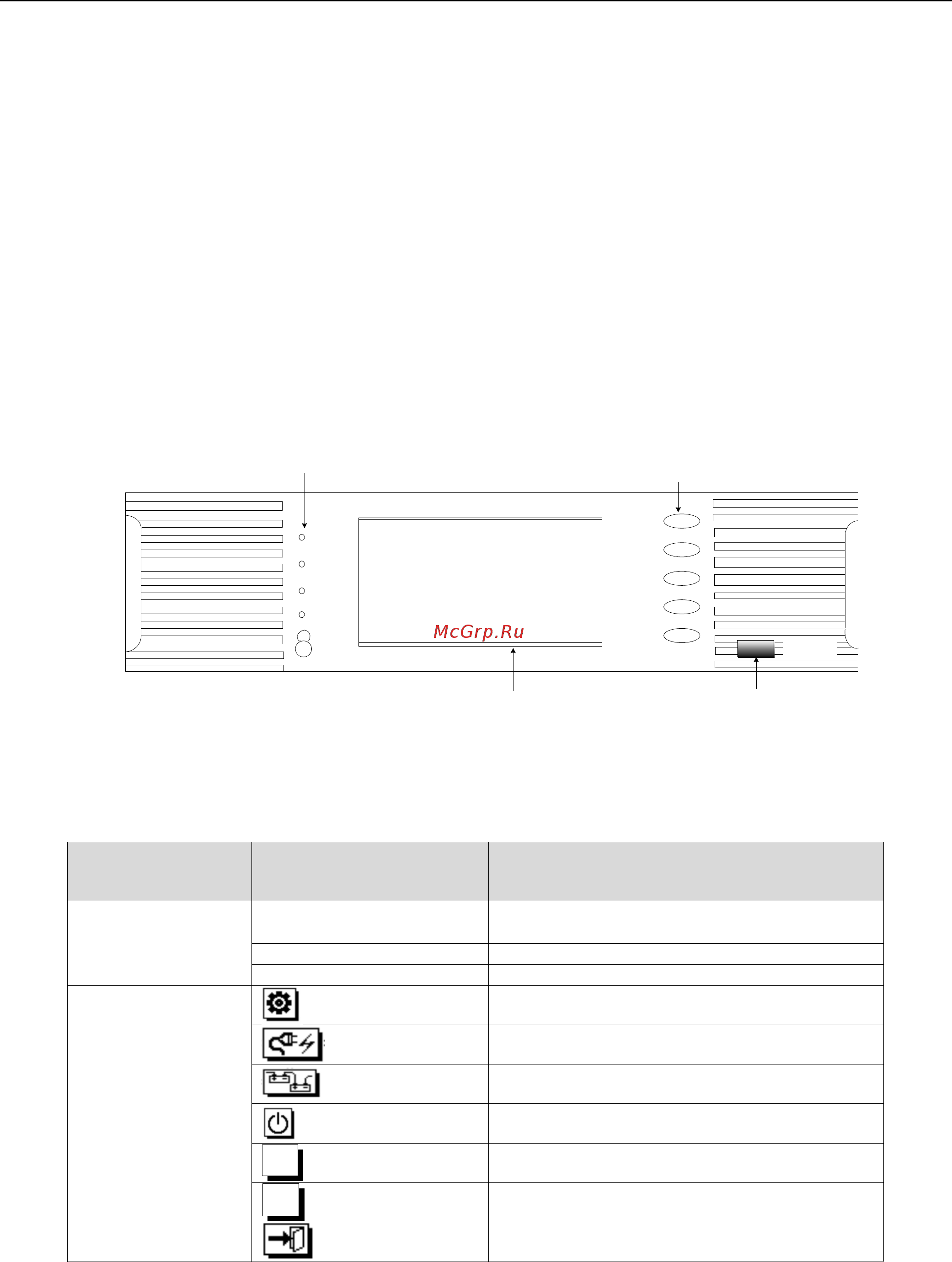

На рисунке 3.1 изображена панель управления источника бесперебойного питания. На панели управления
расположены:
светодиодная индикация,
5,7-дюймовый многофункциональный сенсорный ЖК-дисплей
клавиши управления, дублирующие сенсорный экран.
FAULT
BYPSS
BATTERY
NOMAL
EPO
TAB
UP
DOWN
ENTER
CANCEL
COLD START
Indicator light
Operation button
Cold start
LCD wide screen
Рисунок 3.1 Панель управления
В таблице 3.1 представлены обозначения и описания светодиодных индикаторов, клавиш управления и
основных символов, отображаемых на экране ЖК-дисплея.
Таблица 3.1 Описание элементов панели управления
Панель
управления
Обозначение/символ Описание
Светодиодная
индикация
FAULT Предупреждение, неисправность, ошибка
BYPASS Режим статического байпаса
BATTERY Режим работы от батарей
NORMAL Нормальный режим работы
Значки на дисплее
сенсорный экран
Настройки
Зарядное устройство (З.У.)
батарея
Включение/выключение
I/P
Входные параметры
O/P
Выходные параметры
Возврат в корень основного меню
19
