Wilo VeroLine-IP-E 65/120-3/2 [24/69] Русский

Русский

Инструкция по монтажу и эксплуатации Wilo-VeroLine-IP-E, VeroTwin-DP-E 179

В зависимости от типа насоса съемный блок может быть разме-

щен относительно корпуса насоса в 4 или 8 различных положе-

ниях (каждое со смещением на 90° или 45°).

Изменение расположения элемен-

тов конструкции

УКАЗАНИЕ:

Для облегчения проведения монтажных работ имеет смысл осу-

ществлять монтаж насоса в трубопроводе без электроподключе-

ния и заполнения насоса и/или установки (монтажные операции см.

в главе 10.2.1 «Замена торцевого уплотнения» на стр. 207).

• В зависимости от типа насоса повернуть съемный блок на 45°, 90°

или 180° либо на 90° или 180° в нужном направлении. Затем

смонтировать насос в обратной последовательности.

• Кронштейн дифференциального датчика давления (рис. 6, поз.

6) при помощи одного из винтов (рис. 6, поз. 1.4) закрепить на

стороне, противоположной электронному модулю (положение

дифференциального датчика давления относительно электрон-

ного модуля

при этом не изменяется).

• Уплотнительное кольцо (рис. 6, поз. 1.13) перед монтажом

хорошо смочить (не монтировать кольцо в сухом состоянии).

УКАЗАНИЕ:

Не допускать скручивания и зажатия уплотнительного кольца

(рис. 6, поз. 1.13) при монтаже.

• Перед вводом в эксплуатацию заполнить насос/установку, под-

нять давление до системного и провести проверку герметично-

сти. В случае

негерметичности в зоне уплотнительного кольца из

насоса начинает выходить воздух. Эту утечку можно локализо-

вать например, при помощи специального спрея для поиска уте-

чек (нанести в зазор между корпусом насоса и фонарем, а также

на их резьбовые соединения).

• Если негерметичность не удается устранить, установить новое

уплотнительное кольцо.

ВНИМАНИЕ! Опасность материального

ущерба!

Ошибочное выполнение работ может привести к материаль-

ному ущербу.

• При поворачивании элементов конструкции следить за тем,

чтобы трубопроводы измерения давления не гнулись и не

сжимались.

• Для монтажа дифференциального датчика давления незначи-

тельно и равномерно отогнуть трубопроводы измерения давле-

ния в требуемое или подходящее положение. Не допускать при

этом деформирования

зажимных винтовых соединений.

• Положение трубопроводов измерения давления можно оптими-

зировать, отсоединив дифференциальный датчик давления от

кронштейна (рис. 6, поз. 6), повернув его на 180° вокруг продоль-

ной оси и повторно закрепив.

УКАЗАНИЕ:

При поворачивании дифференциального датчика давления не

допускать перепутывания стороны всасывания и напорной сто-

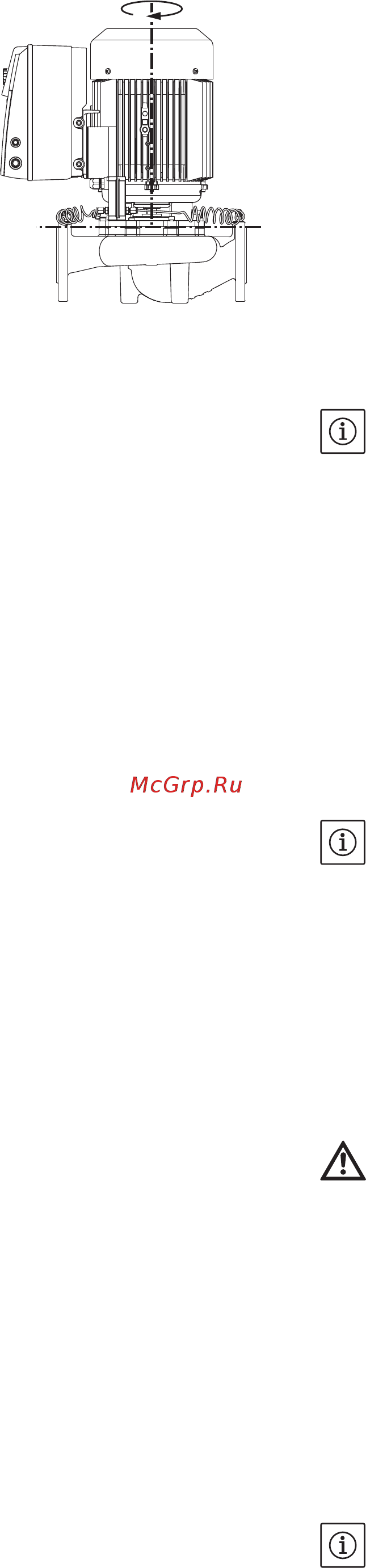

Рис. 19: Допустимые монтажные поло-

жения с вертикальным валом элек-

тродвигателя

4 x 90°
