Wilo VeroLine-IP-E 65/120-3/2 [25/69] Русский

Русский

180 WILO SE 05/2015

роны на датчике. Для получения дополнительной информации о

дифференциальном датчике давления см. главу 7.3 «Электро-

подключение» на стр. 182.

7.2 Установка

Подготовка • Установка должна проводиться только после завершения всех

сварочных и паяльных работ и промывки системы трубопрово-

дов (если требуется). Загрязнения могут вывести насос из строя.

• Насосы должны устанавливаться в хорошо проветриваемых и

невзрывоопасных помещениях, в которых температура не опу-

скается ниже нуля, а также обеспечена защита от неблагоприят-

ных погодных условий и пыли. Установка насосов на открытом

воздухе запрещена.

• Насос следует устанавливать в легкодоступном месте, чтобы

облегчить в будущем проведение контроля, технического

обслуживания (например, торцевого уплотнения) или замены.

Доступ воздуха к радиатору

электронного модуля должен быть

неограниченным.

Позиционирование/выверка • Вертикально над насосом следует закрепить крюк или проушину

соответствующей несущей способности (общая масса насоса: см.

каталог/спецификацию), за которые при проведении техниче-

ского обслуживания или ремонта насоса можно зацепить подъ-

емное устройство или подобные вспомогательные средства.

ОПАСНО! Опасно для жизни!

Сам насос и его

части могут быть очень тяжелыми. Падение

деталей может привести к порезам, защемлениям, ушибам или

ударам, вплоть до смертельного исхода.

• Использовать только подходящие подъемные средства и

фиксировать детали, чтобы не допустить их падения.

• Пребывание под висящим грузом запрещено.

ВНИМАНИЕ! Опасность материального ущерба!

Опасность повреждений вследствие неквалифицированного

обращения.

• Подъемные проушины на

электродвигателе использовать

только для транспортировки электродвигателя и не использо-

вать для транспортировки всего насоса (рис. 20).

• Поднимать насос только при помощи допущенных грузозах-

ватных приспособлений (напр., таль, кран и т.п.; см. главу 3

«Транспортировка и промежуточное хранение» на стр. 165).

• При монтаже насоса соблюдать минимальное осевое расстояние

в 200 мм + диаметр кожуха

вентилятора между стеной/потол-

ком и кожухом вентилятора электродвигателя.

УКАЗАНИЕ:

Следует всегда монтировать запорные арматуры перед насосом

и за ним, чтобы избежать опорожнения всей установки при про-

верке или замене насоса. На напорной стороне каждого насоса

следует установить обратный клапан.

УКАЗАНИЕ:

Перед и за насосом должен быть предусмотрен участок выравни-

вания потока в форме прямого трубопровода. Длина данного учас-

тка должна составлять как минимум 5 x DN фланца насоса (рис. 21).

Данная мера служит для предотвращения кавитации в потоке.

• При монтаже трубопроводов и насосов не допускать возникно-

вения механических напряжений. Трубопроводы должны быть

закреплены так, чтобы их вес не передавался на насос.

• Направление потока должно соответствовать направлению

стрелки на фланце корпуса насоса.

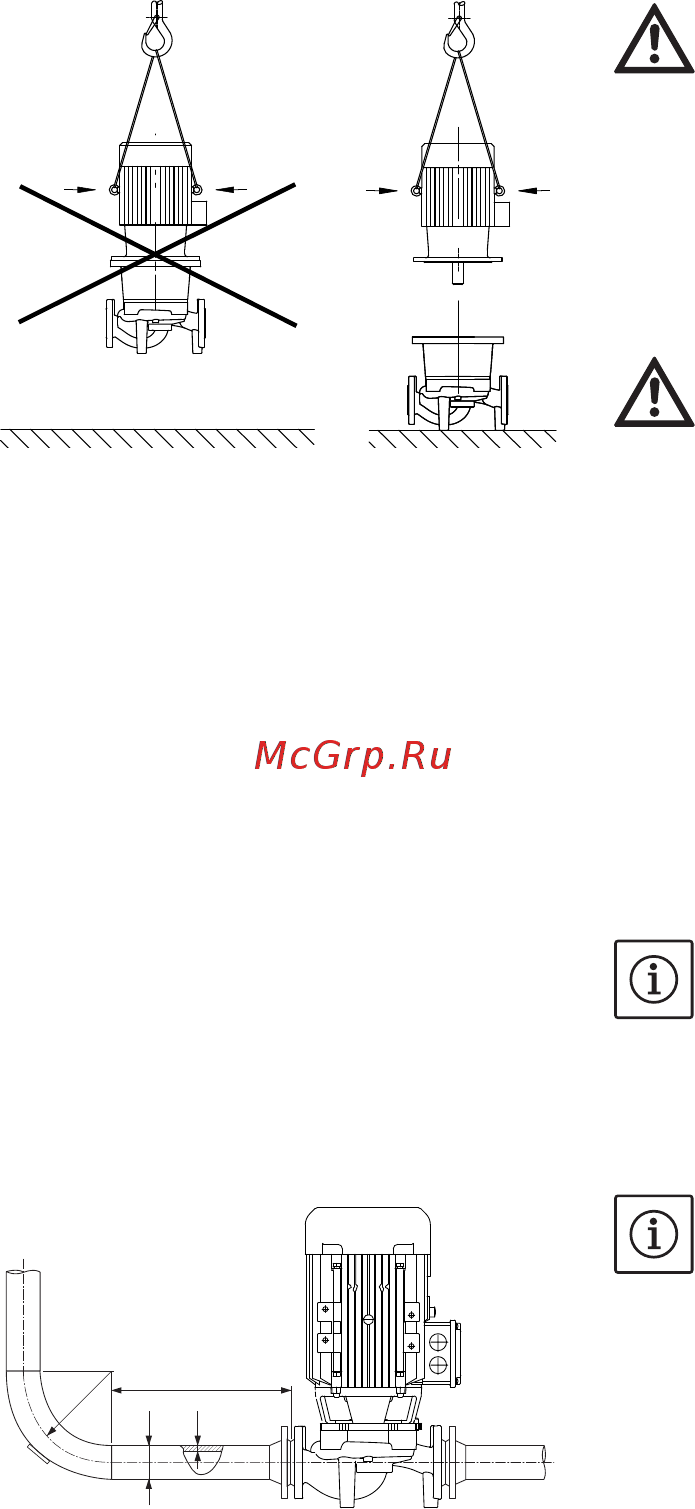

Рис. 20: Транспортировка электродви-

гателя

Рис. 21: Участок выравнивания потока

перед и за насосом

5 x DN

r ⬇ 2,5 · (d · 2s)
