Русский
182 WILO SE 05/2015
7.3 Электроподключение
Техника безопасности ОПАСНО! Опасно для жизни!
При неквалифицированном электроподключении существует
смертельная угроза удара электрическим током.
• Выполнять электроподключение разрешается только элек-
тромонтерам, допущенным к такого рода работам местным
энергоснабжающим предприятием. Подключение должно
быть выполнено в соответствии с действующими местными
предписаниями.
• Необходимо строго придерживаться инструкций по монтажу
и эксплуатации принадлежностей!
ОПАСНО! Опасно
для жизни!
Опасное для жизни контактное напряжение.
Проводить работы на электронном модуле разрешается
только через 5 минут после выключения ввиду присутствую-
щего контактного напряжения, опасного для жизни человека
(конденсаторы).
• Перед проведением работ на насосе отключить напряжение
питания и подождать 5 минут.
• Проверить, все ли соединения (в том числе беспотенциальные
контакты) обесточены
.
• Ни в коем случае не вставлять посторонние предметы в отвер-
стия электронного модуля!
ОСТОРОЖНО! Опасность перегрузки сети!
Неправильный расчет сети может привести к сбоям в системе
и возгоранию кабелей вследствие перегрузки сети.
• При расчете сети, особенно в части используемых сечений
кабеля и предохранителей, следует учитывать, что в многона-
сосном
режиме работы возможна кратковременная работа
сразу всех насосов.
Подготовка/указания
• Электроподключение должно осуществляться посредством
фиксированного кабеля для подключения к сети (поперечное
сечение см. в следующей таблице), оснащенного штепсельным
устройством или всеполюсным сетевым выключателем с зазо-
ром между контактами не менее 3 мм. При использовании гиб-
ких кабелей они должны иметь концевые гильзы
.
• Кабель для подключения к сети нужно проводить через кабель-
ный ввод M25 (рис. 22, поз. 1).
УКАЗАНИЕ:
Правильные моменты затяжки винтов клемм приведены в перечне
«Табл. 9: Моменты затяжки винтов» на стр. 209. Разрешается
использовать только калиброванные динамометрические ключи.
• Для соблюдения стандартов по электромагнитной совместимости
следующие кабели обязательно должны быть экранированы:
• дифференциального датчика давления DDG (если устанавли-
вается заказчиком);
• In2 (заданное значение);
• связи сдвоенных насосов (DP) (при длине кабелей > 1 м);
(клемма «MP»).
Соблюдать полярность:
MA = L => SL = L
MA = H => SL = H

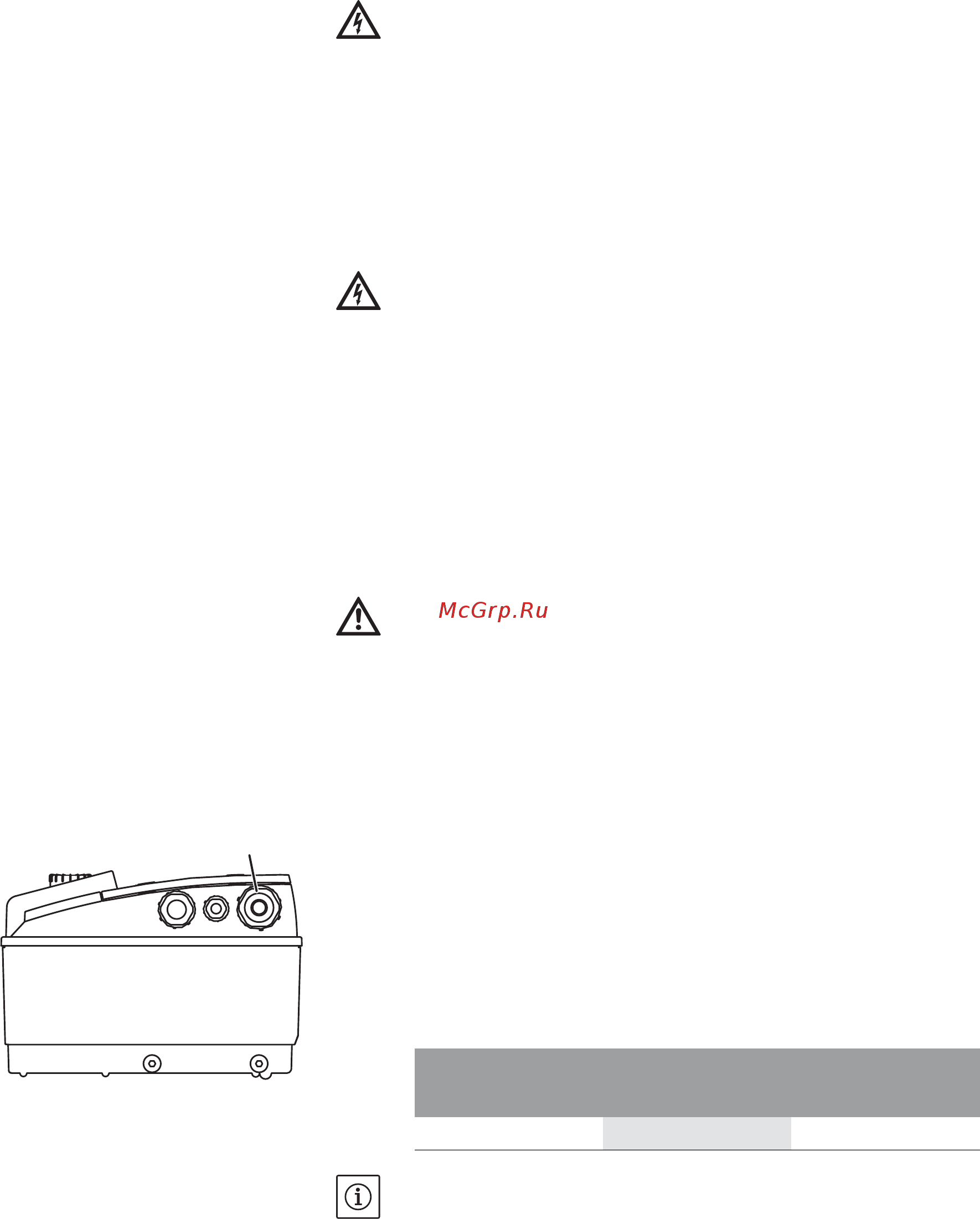

Рис. 22: Кабельный ввод M25
1
Мощность P
N
[кВт]
Сечение кабеля
[мм
2
]
PE
[мм
2
]
0,55 - 4
1,5 - 4,0 2,5 - 4,0
