Русский
184 WILO SE 05/2015
Клеммы
Клеммы управления (рис. 23)
(Распределение смотри таблицу ниже)
Силовые клеммы (сетевые соединительные клеммы) (рис. 24)
(Распределение смотри таблицу ниже)
Распределение клемм

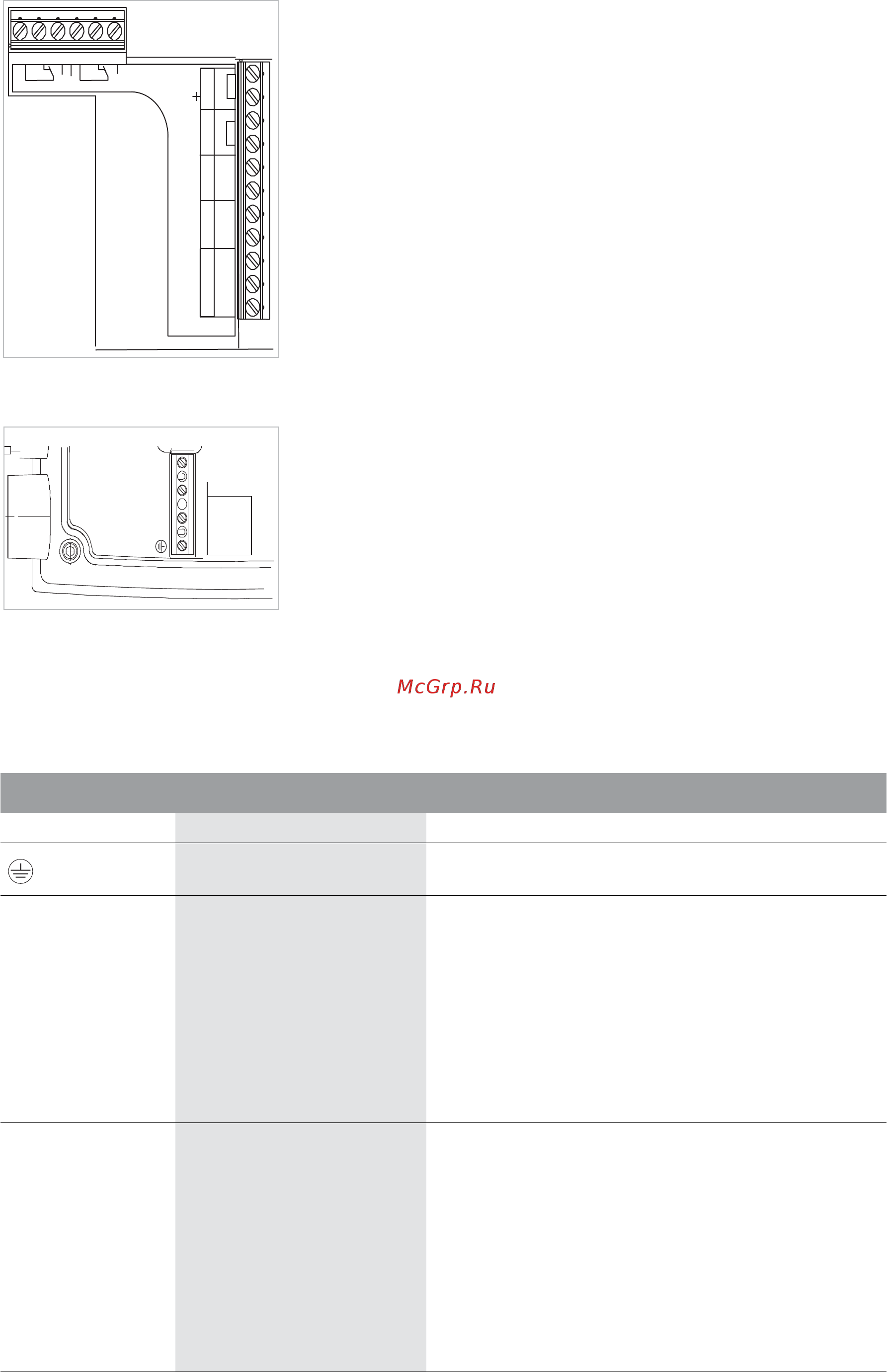

Рис. 23: Клеммы управления
AUX
SSM SBM
Ext. off MP
DD
G
GND
10V/20mA
LH
IN2
GND
IN1 +24V
Рис. 24: Силовые клеммы (сетевые сое-
динительные клеммы)
L1 L2 L3
Обозначение Назначение Указания
L1, L2, L3
Сетевое напряжение 3~380 В перем. тока -3~440 В перем. тока, 50/60 Гц, IEC 38
(PE)
Подключение заземляющего
провода
In1
(1) (вход)
Вход текущего значения Вид сигнала: напряжение (0-10 В, 2-10 В)
Входное сопротивление: R
i
10 кОм
Вид сигнала: ток (0-20 мА, 4-20 мА)
Входное сопротивление: R
i
= 500 Ом
Параметры устанавливаются в сервисном меню <5.3.0.0>
На заводе подключается посредством кабельного ввода
M12 (рис. 2), через (1), (2), (3) в соответствии с обозначе-
ниями кабелей датчиков (1,2,3).
In2
(вход)
Вход заданного значения Во всех режимах работы In2 может использоваться
в качестве входа для дистанционного регулирования
заданного значения.
Вид сигнала: напряжение (0-10 В, 2-10 В)
Входное сопротивление: R
i
10 кОм
Вид сигнала: ток (0-20 мА, 4-20 мА)
Входное сопротивление: R
i
= 500 Ом
Параметры устанавливаются в сервисном меню <5.4.0.0>
