Русский
192 WILO SE 05/2015
8.6.3 Навигация
• Переход в режим меню (см. главу 8.6.2 «Переход в режим меню»
на стр. 191).
Выполнить общую навигацию в меню следующим образом (при-
мер см. на рис. 34):
В процессе навигации мигает номер меню.
• Для выбора элемента меню повернуть красную кнопку.
Отсчет номера меню идет в положительную или отрицательную
сторону. При необходимости указывается
символ, относящийся
к элементу меню, а также заданное или текущее значение.
• Если отображается указывающая вниз стрелка для меню «Уров-
нем ниже», нажать красную кнопку, чтобы перейти в следующий
уровень меню ниже. Новый уровень меню отмечен на дисплее
номером меню, например при переходе из <4.4.0.0> в <4.4.1.0>.
На индикацию выводится относящийся к элементу
меню символ
и/или текущее значение (заданное/текущее значение или
выбор).
• Для возврата в следующий уровень меню выше выбрать элемент
меню «Уровнем выше» и нажать красную кнопку.
Новый уровень меню отмечен на дисплее номером меню, напри-
мер при переходе из <4.4.1.0> в <4.4.0.0>.
УКАЗАНИЕ:
Если красная кнопка удерживается нажатой в течение 2 секунд
,
в то время как был выбран элемент меню «На уровень выше»,
индикация возвращается на страницу состояния.
8.6.4 Изменение выбора/настроек Для изменения заданного значения или настройки действовать
следующим образом (пример см. на рис. 35):
• Перейти к нужному элементу меню «Выбор/настройка».
Указываются текущее значение или состояние настройки, а
также соответствующий символ.
•
Нажать красную кнопку. Мигает заданное значение или символ,
представляющий настройку.
• Вращать красную кнопку, пока не будет указано нужное задан-
ное значение или требуемая настройка. Пояснения настроек,
представляемых символами, см. в таблице в главе 8.7 «Указа-
тель элементов меню» на стр. 194.
• Повторно нажать красную кнопку.
Выбранное заданное значение или выбранная настройка под
-
тверждаются, и значение или символ перестает мигать. Индика-
ция снова находится в режиме меню с прежним номером меню.
Номер меню мигает.

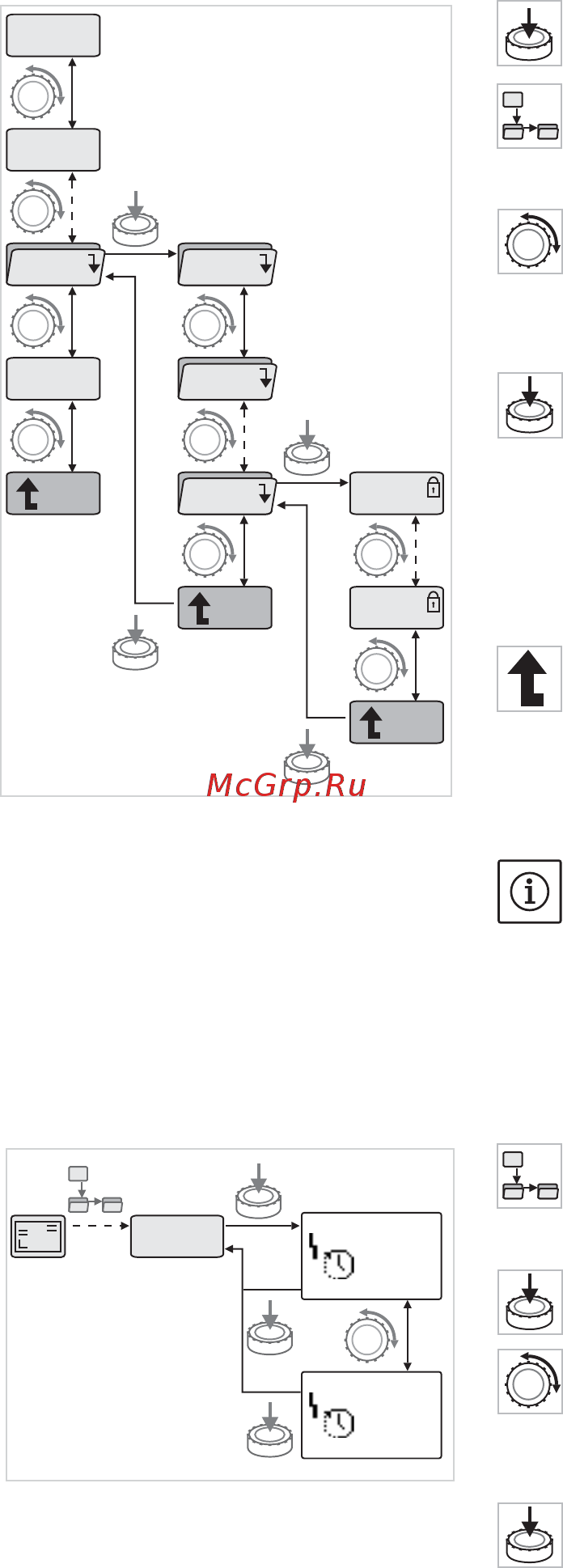

Рис. 34: Пример навигации
4.1.0.0
4.0.0.0
5.0.0.0
4.4.0.0
4.4.3.0
1.0.0.0
2.0.0.0
4.2.0.0
4.4.1.0
±
±
2s
Рис. 35: Настройка с возвратом к эле-
менту меню «Выбор/настройки»
5.6.3.0
5.6.3.0
S
S
300
10
5.6.3.0
±
12.3
