www.ironlogic.ru
2 стр.
1. ВВЕДЕНИЕ
Замок ILogic Z- EH это бесконтактный считыватель и запирающая система. Для открывания двери снаружи необходимо поднести
карту, а изнутри достаточно только нажать ручку с внутренней стороны двери. Замок работает от 4 батареек размера АА.
Сперва необходимо создать и записать карты-ключи в память замка. Это можно сделать тремя способами:
С помощью мастер карты (см. пункт №5,6)
С помощью Адаптера Z-2 и компьютера. Через разъем (см. пункт № )
С помощью терминала RF96 и компьютера. Через радиоканал считывателя замка (см. пункт № )
После того как база карт-ключей занесена в контроллер замка. При подносе карты к считывателю замка, звучит сигнал зуммера и мигает
синий светодиод, если карта имеет право доступа. Пока мигает синий светодиод, надо повернуть ручку и открыть дверь до того, как истечет
время для открывания двери (по умолчанию 3 секунды)
Если у карты нет права доступа, то при подносе ее к замку, звучит сигнал зуммера и мигает красный светодиод. При повороте ручки дверь
не открывается. В случае когда замок закрыт изнутри на защелку, его можно открыть с помощью механического ключа или с помощью
блокирующей карты.
Кроме обычного режима работы замок ILogic Z- EH может работать в следующих режимах:
7
1.
2. X1 7
3. 8
.
7
КРАТКОЕ ОПИСАНИЕ ОСНОВНОГО РЕЖИМА РАБОТЫ
* - позволяет восстановить базу данных ключей. Активизировав режимACCEPT контроллер разрешает доступ всем подносимым ключам и
при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режимеACCEPT, контроллер формирует новую базу данных ключей.
* - управление работой замка: вкл./выкл. Этот режим позволяет открывать дверь для свободного прохода без карточек на
определенный период (рабочий день, перерыв, конференцию и т.д.)
* - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным
ключам. Функция "Блокировка" удобна в случаях, где необходимо выполнить условие, при котором нельзя входить в помещение, если там нет ответственного
лица (хозяинблокирующегоключа).
режим ACCEPT
режим Свободный проход
режим Блокировка
3. МОНТАЖ
Рабочая частота: 125 KHz
Чтение карт&брелков стандарта: HID ProxCard II, EM Marine
Количество ключей/карт(max): 1364шт.
Встроенная энергонезависимая память (EEPROM)
Дальность чтения: 2-4 cm
Потребление тока: 30mкA (в состоянии ожидания)
Питание: 4 шт. стандартных батареек размера АА
Звуковая/световая индикация: сигнал зуммера, два светодиода
Установка длительности открывания замка: от 0 до 220 cек.
Рабочая температура: 0°С +60°С
Материал корпуса: нержавеющая сталь
Цвет корпуса: серебро, золото
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Для монтажа замка Вам потребуется следующее
оборудование:
С помощью столярных инструментов, подготовьте дверь
и коробку для установки замка. Для разметки координат
и размера отверстий на двери, используйте шаблон из
паспорта (см. рисунок №1) для двери
Установите замок согласно рисунку №2 (при необходимости
поменяйте направление защелки, аккуратно сняв крышку
замка)
Установите металлическую накладку для защелки на
коробку. См. рисунок №
Запрограммируйте замок (см. п. ПЕРВОЕ ВКЛЮЧЕНИЕ)
Установите наружные накладки замка. См. рисунок № (при
необходимости поменяйте направление ручек, аккуратно
открутив фиксирующий болт ручки с помощью ключа
звездочка, размер Т20)
1.Дрель
2.Молоток
3.Стамеска или сверло-фреза универсальное
4. Сверло по дереву перовое 36мм и 20мм
5. Сверло по дереву 12мм
5.Ключ шестигранник торцовый . Размер 2,5mm.
Для фиксации ключевого секрета (личинка).
6.Ключ звездочка, размер Т20 (для смены направления
ручки замка)
7. Отвертка крестовая
1.
.
2.
.
3.
4.
4. 4. .
5. 3
.
26.0
Глубина 6 мм
Глубина 97 мм
203.4
160.0
64.0
19.7
37.0
36.0
56.5
27.5
62.5
97.0
127.0
211.0
36.0
20.0
55.0
6.0
62.5
97.0
4- 12.0
Глубина 6 мм

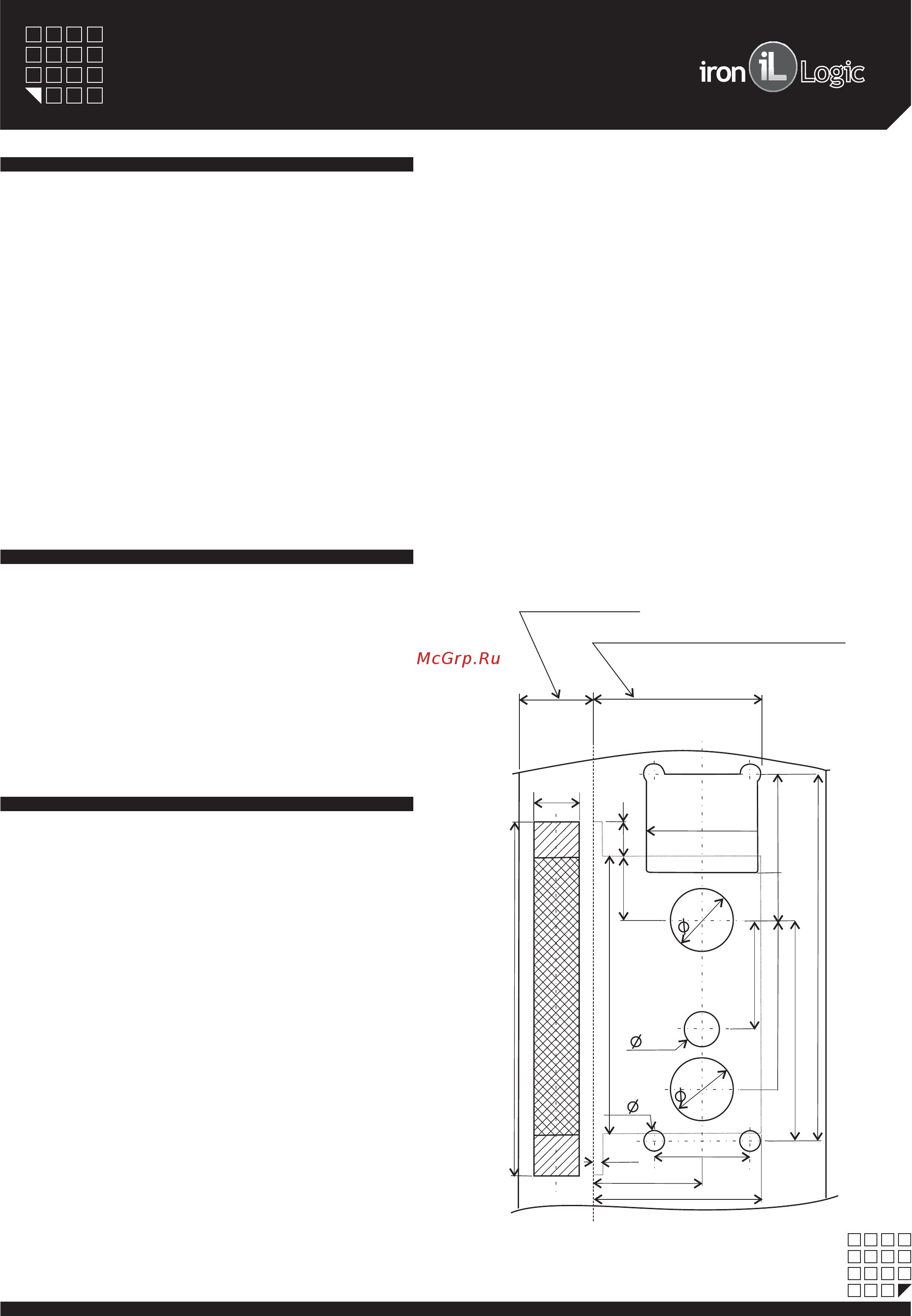

Рис.1
Минимальное расстояние от края двери
Толщина 30 - 50 мм
Требования к дверному полотну:
100 мм
Z- H7Замок E
