8F96. ПРОГРАМИРОВАНИЕ С ПОМОЩЬЮ ТЕРМИНАЛА R
7X1. ПРОГРАМИРОВАНИЕ С ПОМОЩЬЮ ПЕРЕМЫЧКИ И РАЗЪЕМА
Для перевода в режим свободный проход, нажмите внутреннюю ручку замка и удерживайте ее, поднесите и удерживайте блокирующую
карту у считывателя около 3 секунд до появления длительного непрерывного сигнала, что соответствует включению режима свободный
проход. В этом режиме замок открывается простым нажатием ручки (без карточки).
Выход из режима свободный проход в общий режим производится:
А) аналогично переводу в режим свободный проход с помощью блокирующей карты (до серии коротких сигналов)
Б) коротким касанием мастер-карты (серия коротких сигналов)
*При пропадании напряжения питания, установленный ранее режим "Блокировка" сохраняется и после включении напряжения.
На электронной плате считывателя установлен разъем .
Разъем служит для установки режима работы замка и
редактирования памяти ключей замка. Так же к разъему можно
подключить компьютерный адаптер Z-2, который позволит
редактировать память замка с помощью компьютера.
В комплекте замка поставляться перемычка (J ),
в зависимости от положения перемычки на разъеме
активируется та или иная функция рис.5 .
штатное положение, переводит логику замка
в рабочий режим. Для этого выключите питание, установите
перемычку и подайте питание.
для добавления простых карт без мастер-
карты. Для этого выключите питание, установите перемычку и
подайте питание. После сигнала замок находиться в режиме
добавления простых карт.
для стирания всех карт из памяти замка. Для
этого выключите питание, установите перемычку и подайте
питание. По завершению стирания серия коротких сигналов.
X1
X1
UMPER
X1
()
Положение №1
Положение№2
Положение№3
-
-
-
*Удаляются все мастер и простые карты, а так же настройку времени открывания
двери (поумолчанию 3 секунды).
Через считыватель замка можно занести/слить ключи в/из
памяти контроллера, бесконтактным способом с помощью
терминала RF96. В свою очередь терминал RF96 можно
подключить к компьютеру для дальнейшей редакции базы
ключей.
Переведите контроллер замка с помощью мастер-карты в режим добавления мастер-карт. Для этого кратковременно коснитесь мастер-
картой считывателя замка (короткое касание). В момент касания, считыватель замка выдаст короткий сигнал подтверждающий опознание
мастер-карты, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя (длинное касание). В момент касания,
считыватель выдаст два коротких сигнала указывающих на второе касание мастер-картой в режиме программирования, и через 6 секунд
один сигнал указывающий на переход контроллера в режим добавления мастер-карт. Далее необходимо поднести к считывателю замка
терминал RF 96 удерживать его. Далее следуйте инструкциям из паспорта на терминал RF96..
Информация о записанных картах переносится в память терминала RF96. В дальнейшем эту информацию можно записать в другие замки
или перенести в компьютер для дальнейшего редактирования.
Процедуру записи ключей из RF96 в контролера замка, возможно инициализировать двумя способами:
a) В режиме первого включения или при пустой базе контроллера
Необходимо стереть память контроллера замка (мастер-картой, перемычкой на разъеме ). Далее в режиме первого включения
поднести к считывателю замка терминал RF96. Далее следуйте инструкциям из паспорта на терминал RF96. По окончанию записи
информации из RF96 в контроллера замка- серия коротких сигналов.
Коснитесь и удерживайте мастер-карту возле считывателя замка (длинное касание). В момент касания, считыватель замка выдаст
короткий сигнал подтверждающий опознание мастер-карты, и через 6 секунд второй сигнал указывающий на переход считывателя в режим
добавления простых карт. После этого мастер-карту следует убрать. Поднесите к считывателю терминал RF96. Далее следуйте
инструкциям из паспорта на терминал RF96. По окончанию записи информации из RF96 в контроллера замка- серия коротких сигналов.
X1
1. Запись памяти контроллера замка в терминал RF-96 (1 к М, 1 д М)
2. Запись базы ключей из терминала RF96 в память контроллера замка
б) В режиме добавление простых карт 1 д М
* Более подробноо работе терминала RF96 читайтев инструкции которая прилагается к адаптеру RF96. Или на сайте www.ironlogic.ru
* Более подробноо работе терминала RF96 читайтев инструкции которая прилагается к адаптеру RF96. Или на сайте www.ironlogic.ru
* Более подробноо работе терминала RF96 читайтев инструкции которая прилагается к адаптеру RF96. Или на сайте www.ironlogic.ru
компьютер PC
адаптер RF 96
замок 7Z- EH
Z- H7Замок E
2
3
1

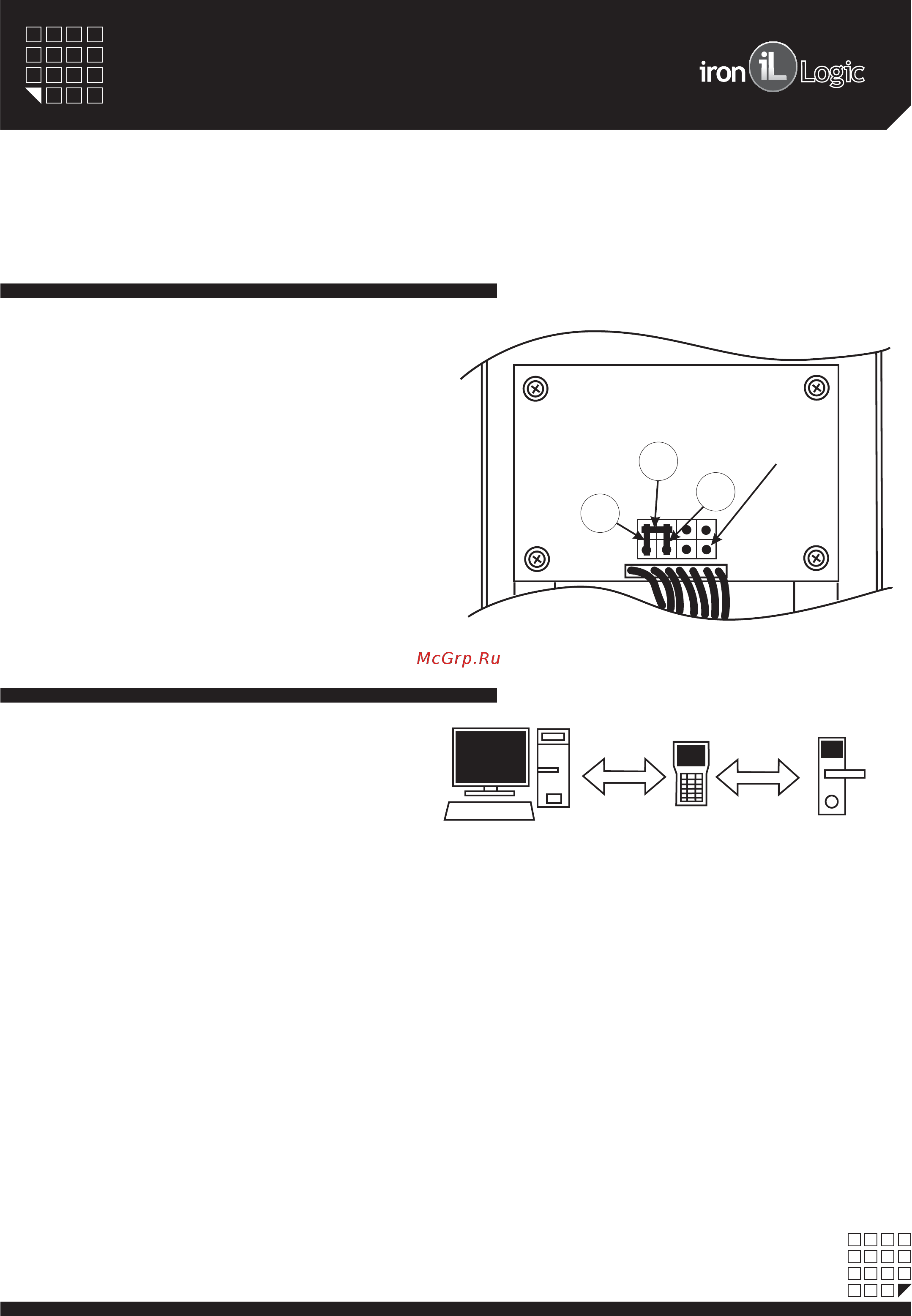

Рис.5
Разъем X1
