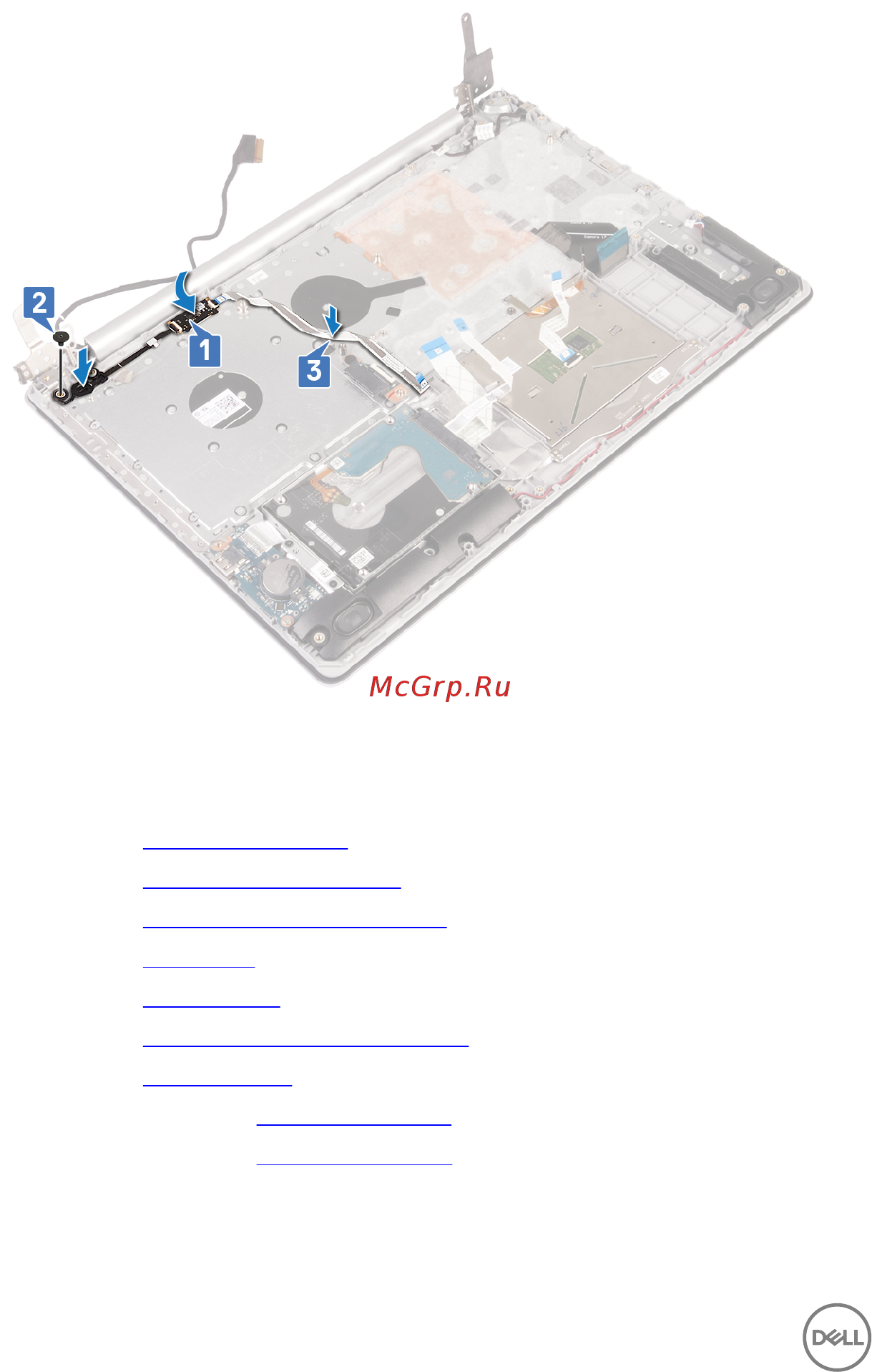

3 Прикрепите кабель сканера отпечатка пальца к упору для рук и
клавиатуре в сборке.
Действия после завершения операции
1 Установите системную плату.
2 Установите плату кнопки питания.
3 Установите плату беспроводной сети.
4 Установите радиатор.
5 Установите вентилятор.
6 Установите твердотельный накопитель.
7 Установите аккумулятор.
8 Установите на место нижнюю крышку.
9 Установите на место оптический диск (дополнительно).
104
