Dell Inspiron 5570-5419 [86/156] Последовательность действий для компьютеров поставляемых без оптического диска
![Dell Inspiron 5570-5419 [86/156] Последовательность действий для компьютеров поставляемых без оптического диска](/views2/1345327/page86/bg56.png)

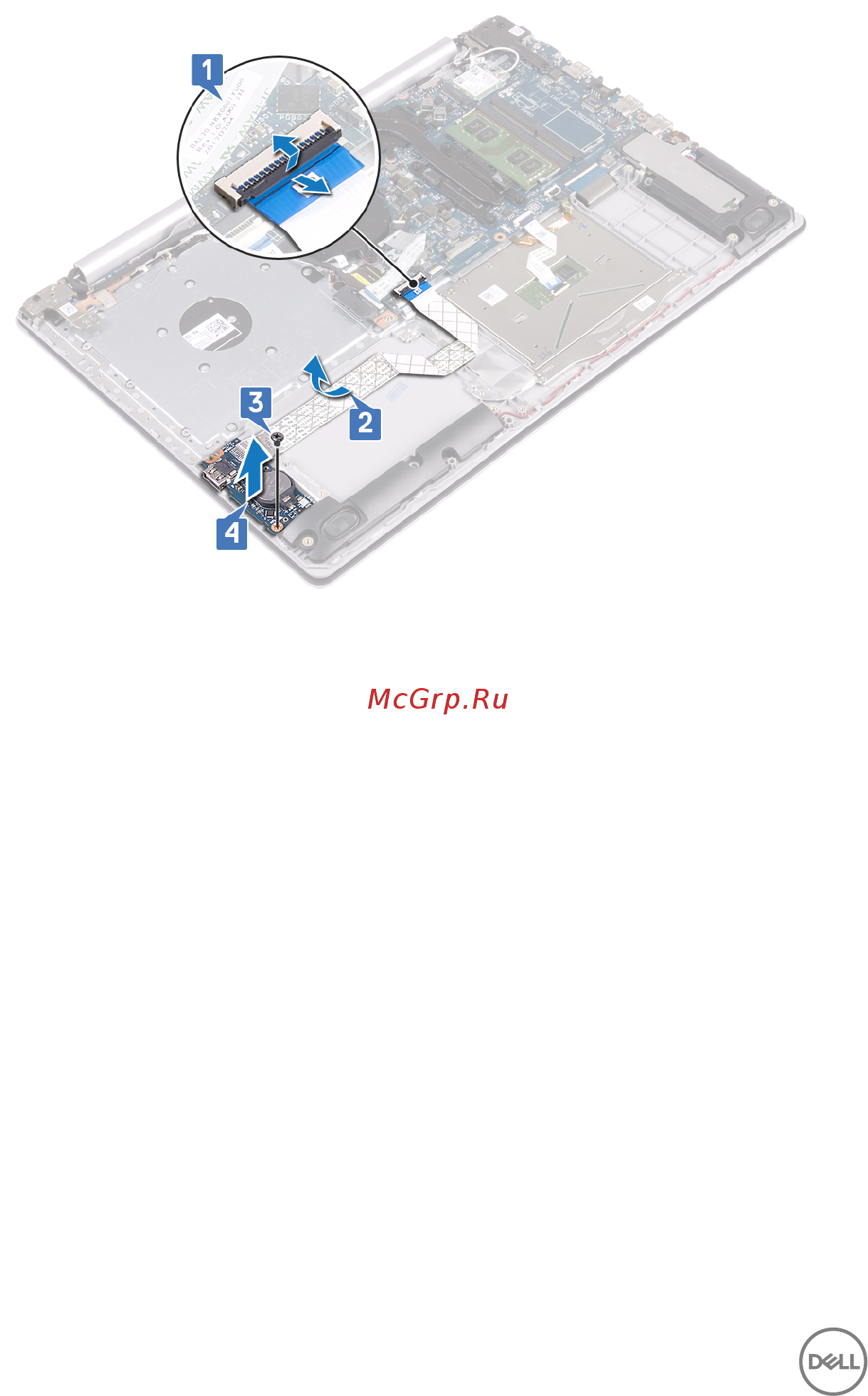

4 Cнимите плату ввода-вывода с упора для рук и клавиатуры в сборе.
Последовательность действий для компьютеров,
поставляемых без оптического диска
1 Отсоедините кабель батареи типа «таблетка» от платы ввода-вывода.
2 Откройте защелку и отсоедините кабель платы ввода-вывода от
системной платы.
3 Открутите два винта (M2x4), которыми плата ввода-вывода крепится к
упору для рук и клавиатуре в сборке.
86
