Dell Inspiron 5570-5419 [58/156] Последовательность действий
![Dell Inspiron 5570-2905 [58/156] Последовательность действий](/views2/1345327/page58/bg3a.png)

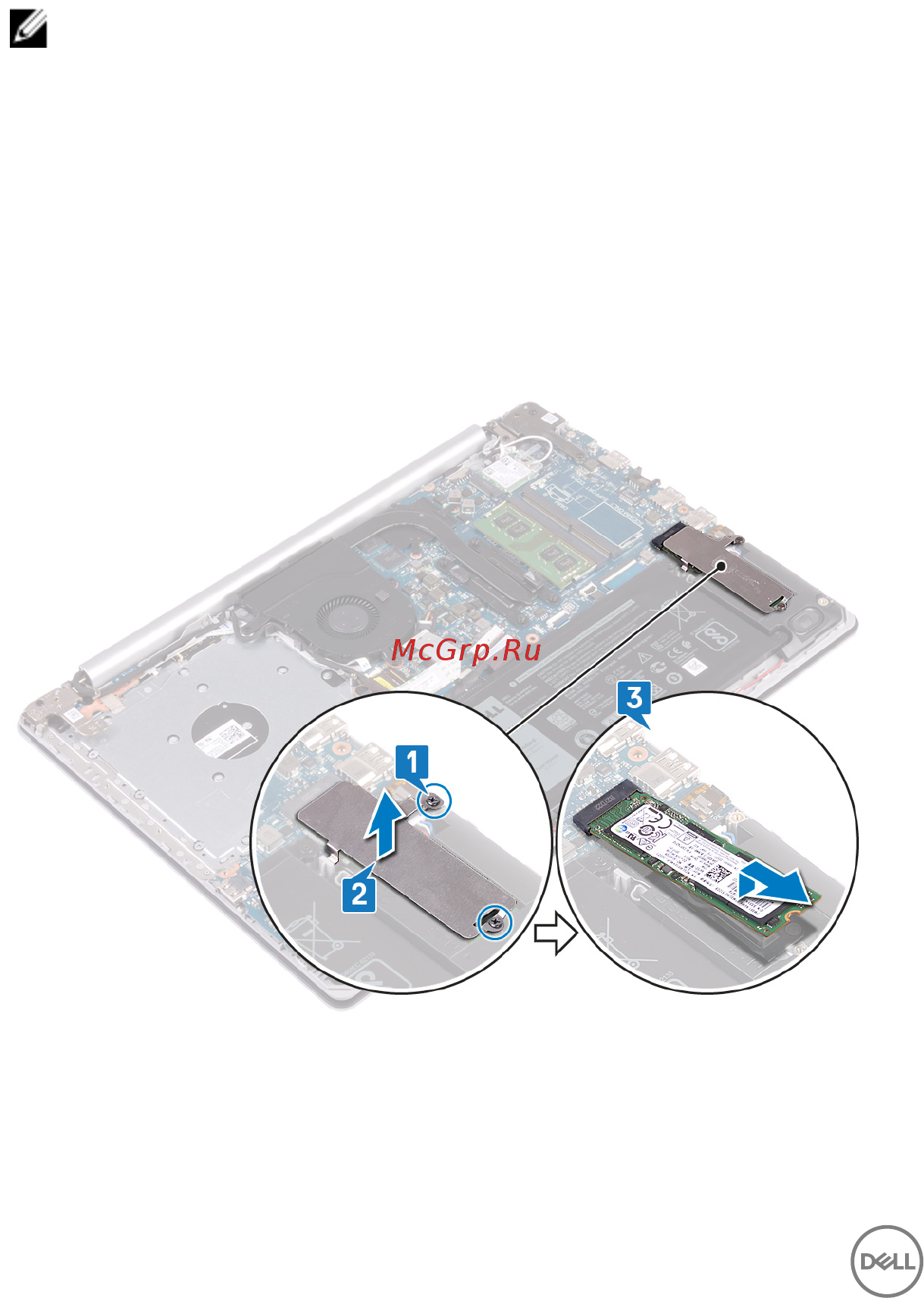

Последовательность действий
1 Ослабьте два невыпадающих винта, которыми защитная крышка
твердотельного накопителя и сам накопитель крепятся к упору для рук
и клавиатуре в сборке.
ПРИМЕЧАНИЕ: Защитная крышка твердотельного накопителя
есть только в компьютерах, поставляемых с твердотельным
накопителем NVMe. В компьютерах, поставляемых с
твердотельным накопителем mSATA, открутите винт (M2х2,2),
которым твердотельный накопитель крепится к упору для рук
и клавиатуре в сборке.
2 Приподнимите защитную крышку твердотельного накопителя и снимите
ее с упора для рук и клавиатуры в сборке.
3 Сдвиньте и выньте твердотельный накопитель из разъема
твердотельного накопителя.
58
