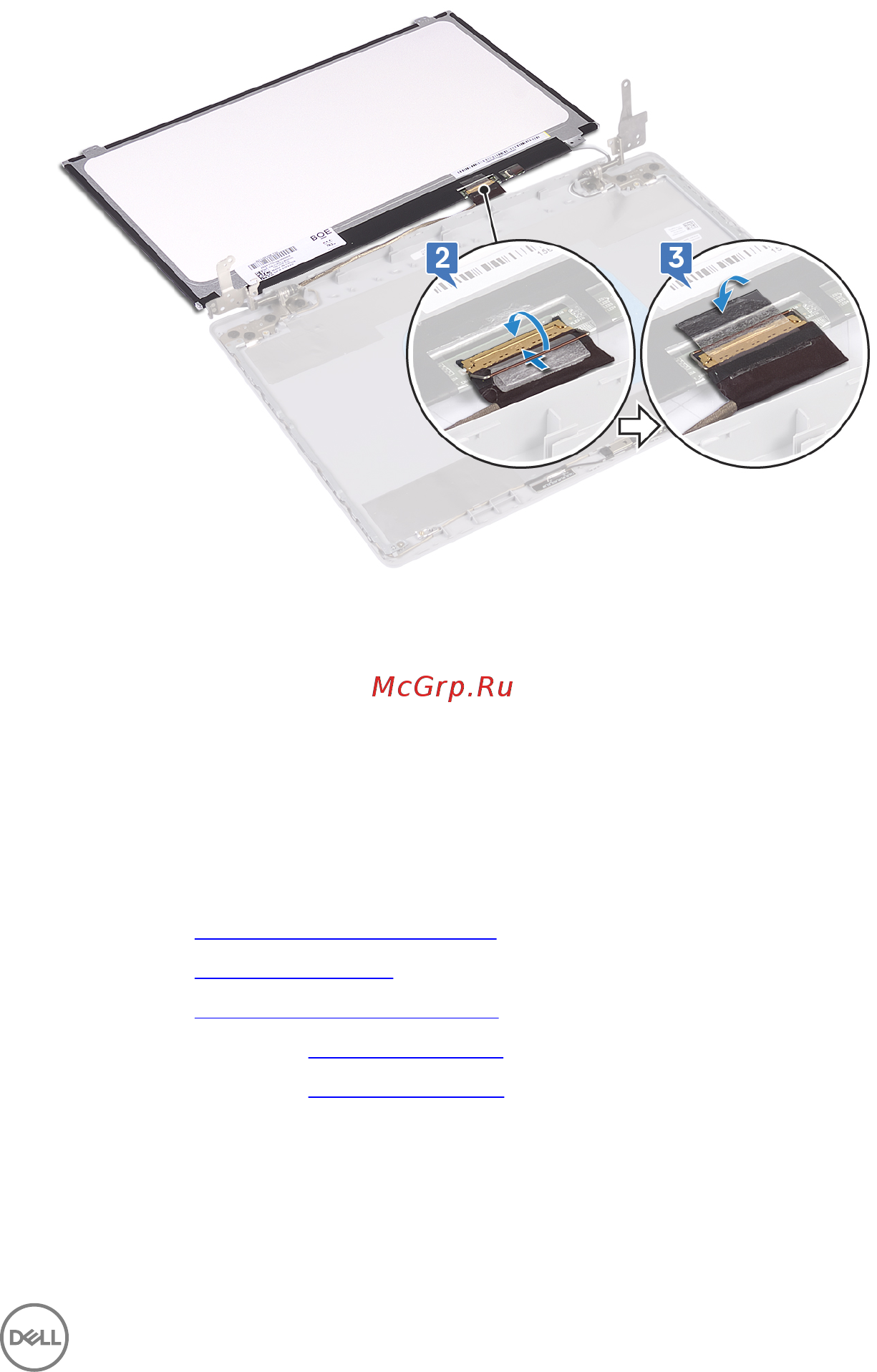

3 Приклейте ленту, которой кабель дисплея крепится к тыльной стороне
панели дисплея.
4 Установите панель дисплея на заднюю крышку дисплея и антенну в
сборке.
5 Совместите отверстия для винтов на панели дисплея с отверстиями
для винтов на задней крышке дисплея и антенне в сборе.
6 Закрутите винты, с помощью которых панель дисплея крепится к
задней крышке дисплея и антенне в сборе.
Действия после завершения операции
1 Установите лицевую панель дисплея.
2 Установите дисплей в сборе.
3 Установите плату беспроводной сети.
4 Установите на место нижнюю крышку.
5 Установите на место оптический диск (дополнительно).
119
