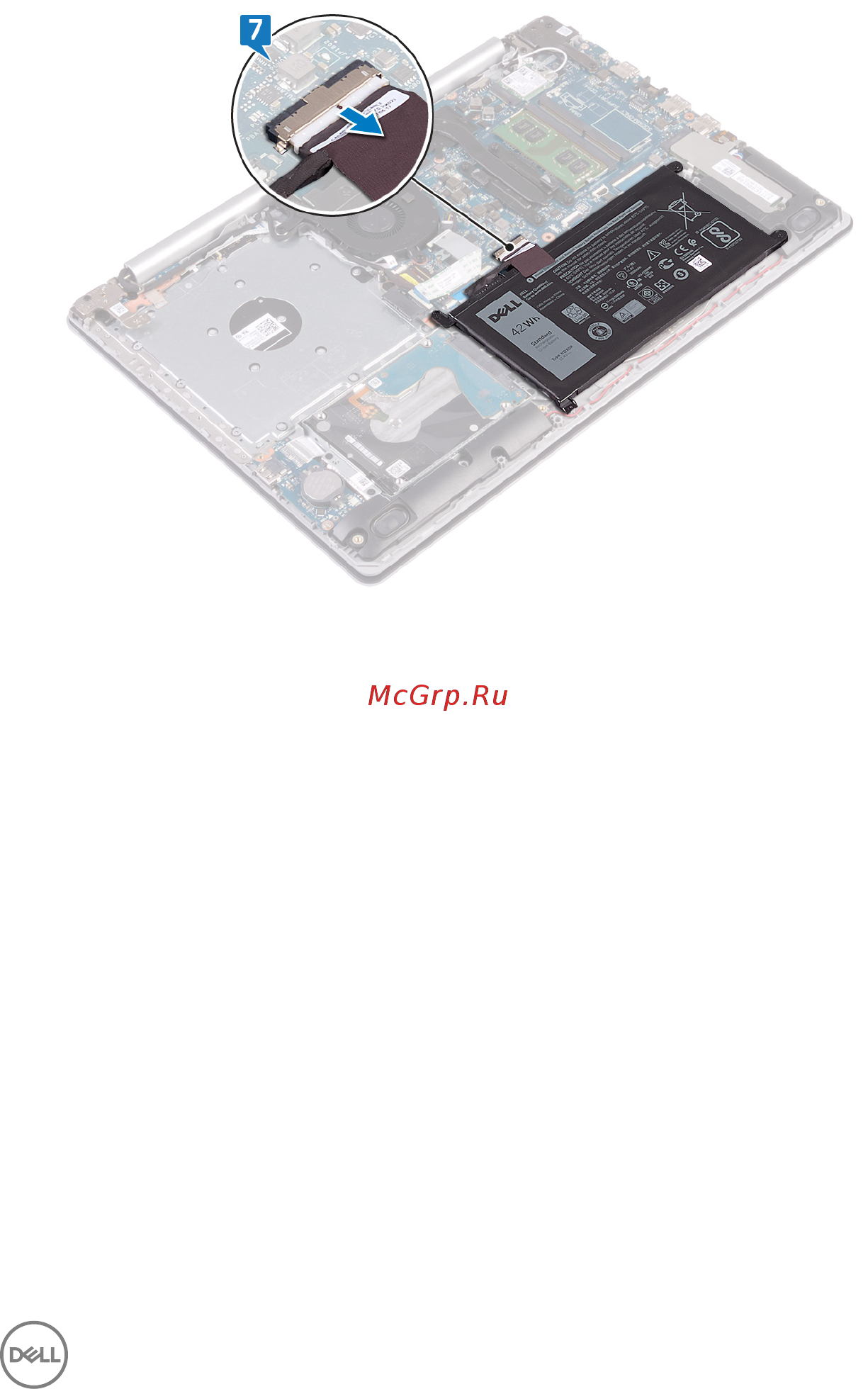

7 Отсоедините кабель аккумулятора от системной платы.
8 Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы
заземлить компьютер и удалить остаточный заряд.
Для компьютеров, поставляемых без
оптического диска
1 Ослабьте три невыпадающих винта на нижней крышке.
2 Открутите винт (M2х4), которым нижняя крышка крепится к упору для
рук и клавиатуре в сборке.
27
