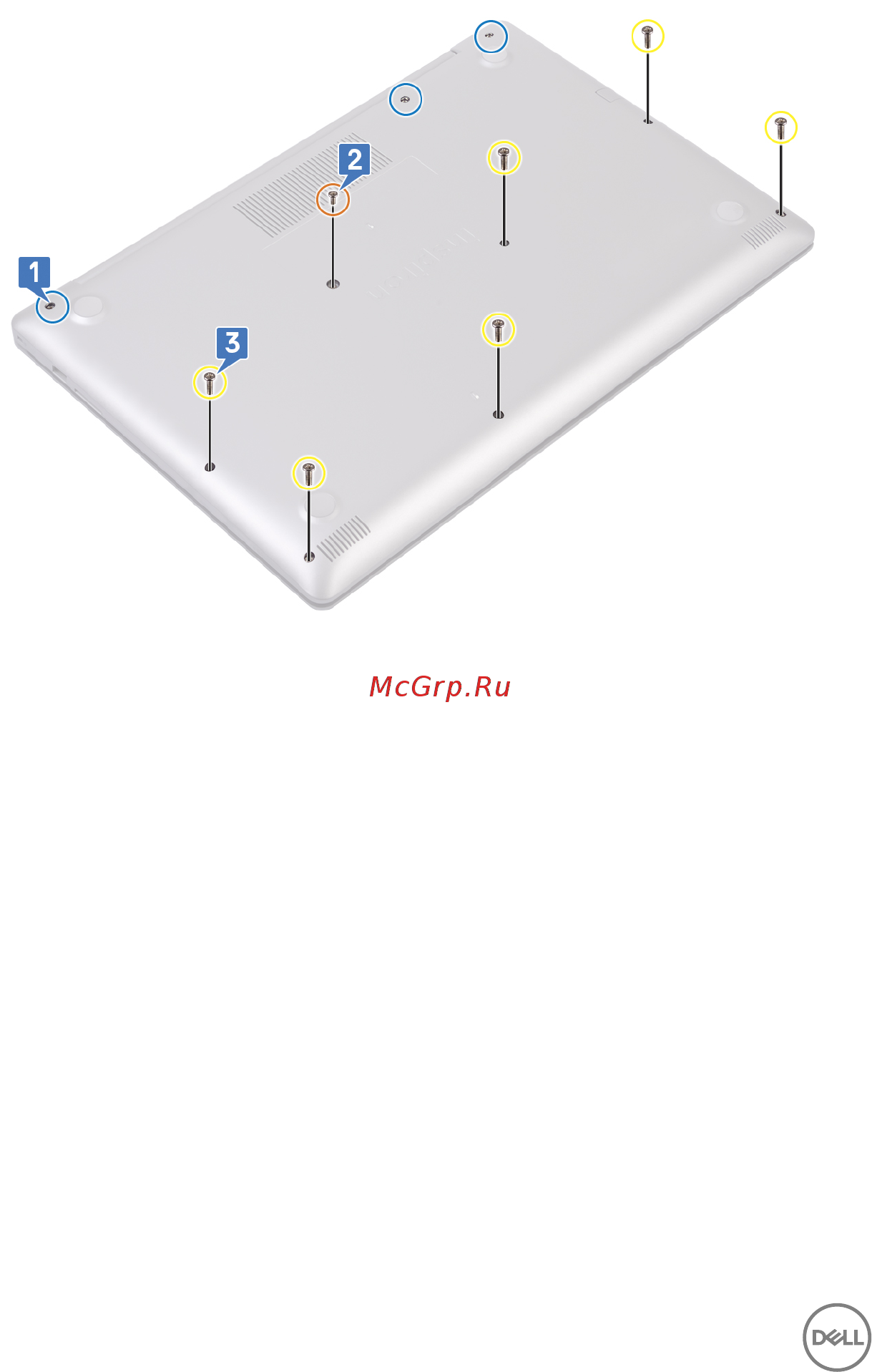

3 Открутите шесть винтов (M2,5x7), которыми нижняя крышка крепится к
упору для рук и клавиатуре в сборке.
4 Подденьте нижнюю крышку, начиная с левого верхнего угла основания
компьютера.
28
