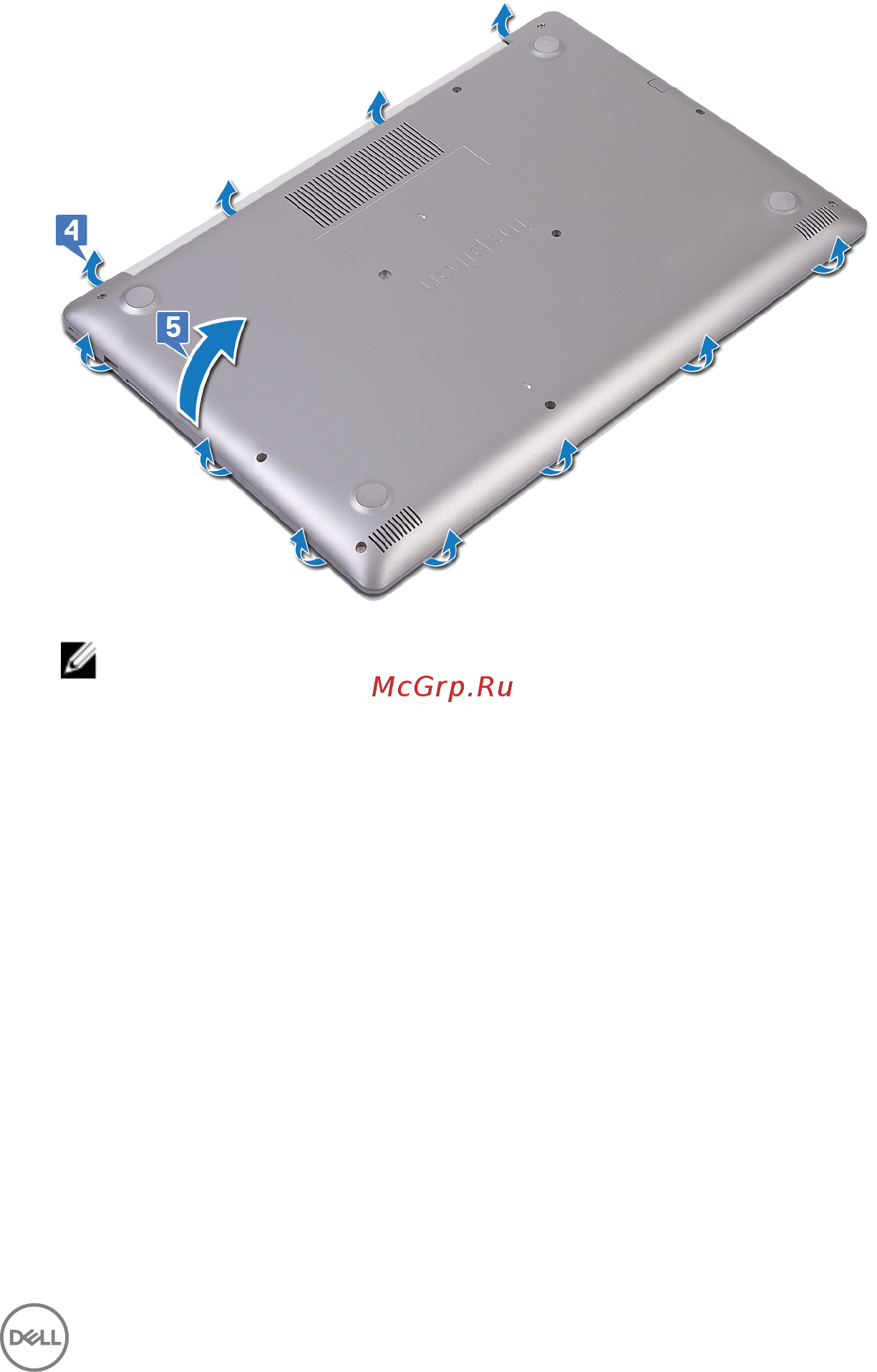

5 Приподнимите нижнюю крышку и снимите ее с упора для рук и
клавиатуры в сборке.
ПРИМЕЧАНИЕ: Следующие шаги необходимо выполнить
только в том случае, если требуется извлечь еще какой-либо
компонент из компьютера.
29
