![Dell Inspiron 5570-5419 Инструкция по эксплуатации онлайн [116/156] 289727](/img/pdf.png)
Dell Inspiron 5570-5419 Инструкция по эксплуатации онлайн [116/156] 289727
![Dell Inspiron 5570-5419 Инструкция по эксплуатации онлайн [116/156] 289727](/views2/1345327/page116/bg74.png)

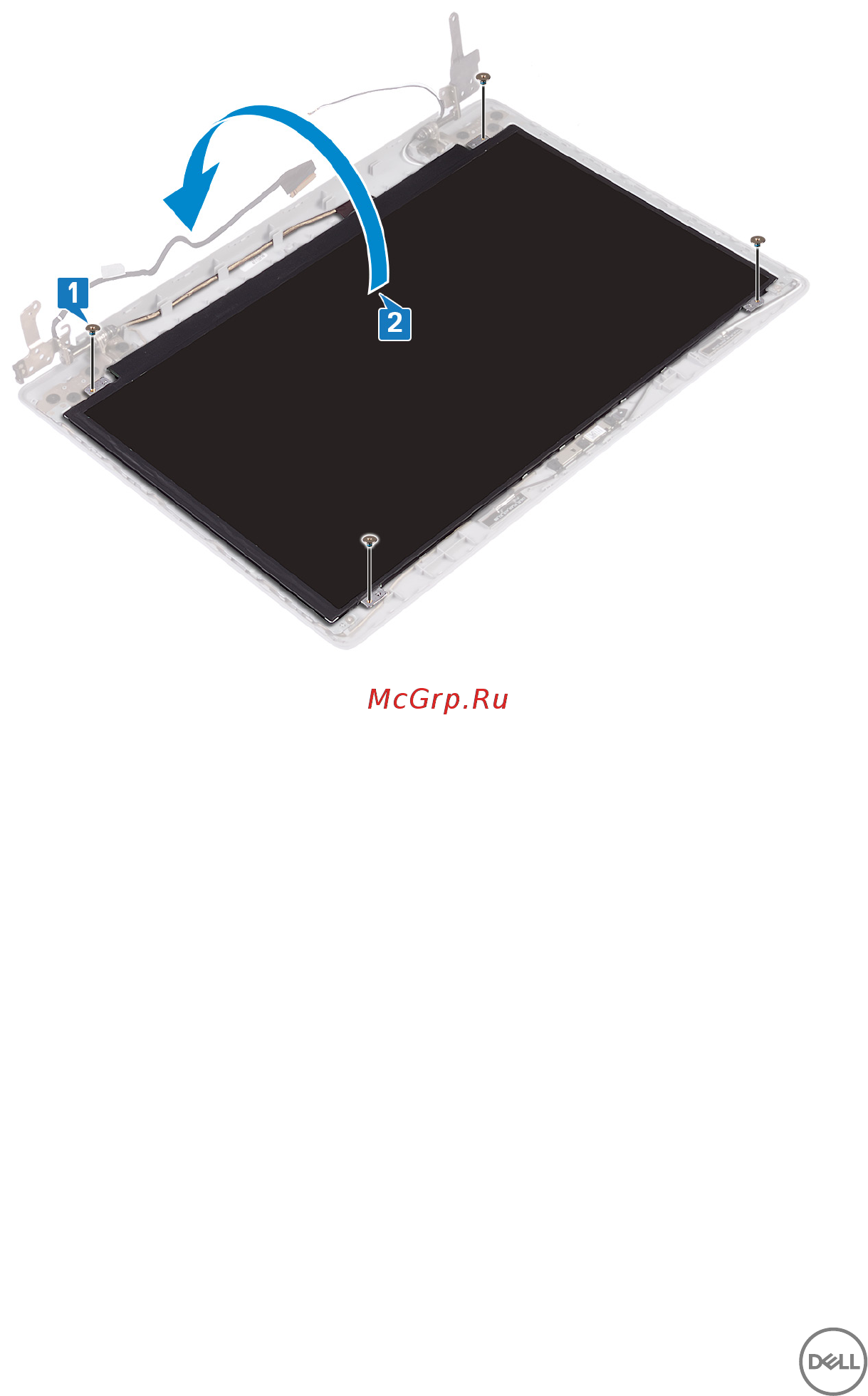

2 Поднимите панель дисплея и переверните ее.
3 Открепите ленту, которой кабель дисплея крепится к тыльной стороне
панели дисплея.
4 Приподнимите защелку и отсоедините кабель дисплея от разъема
кабеля панели дисплея.
116
