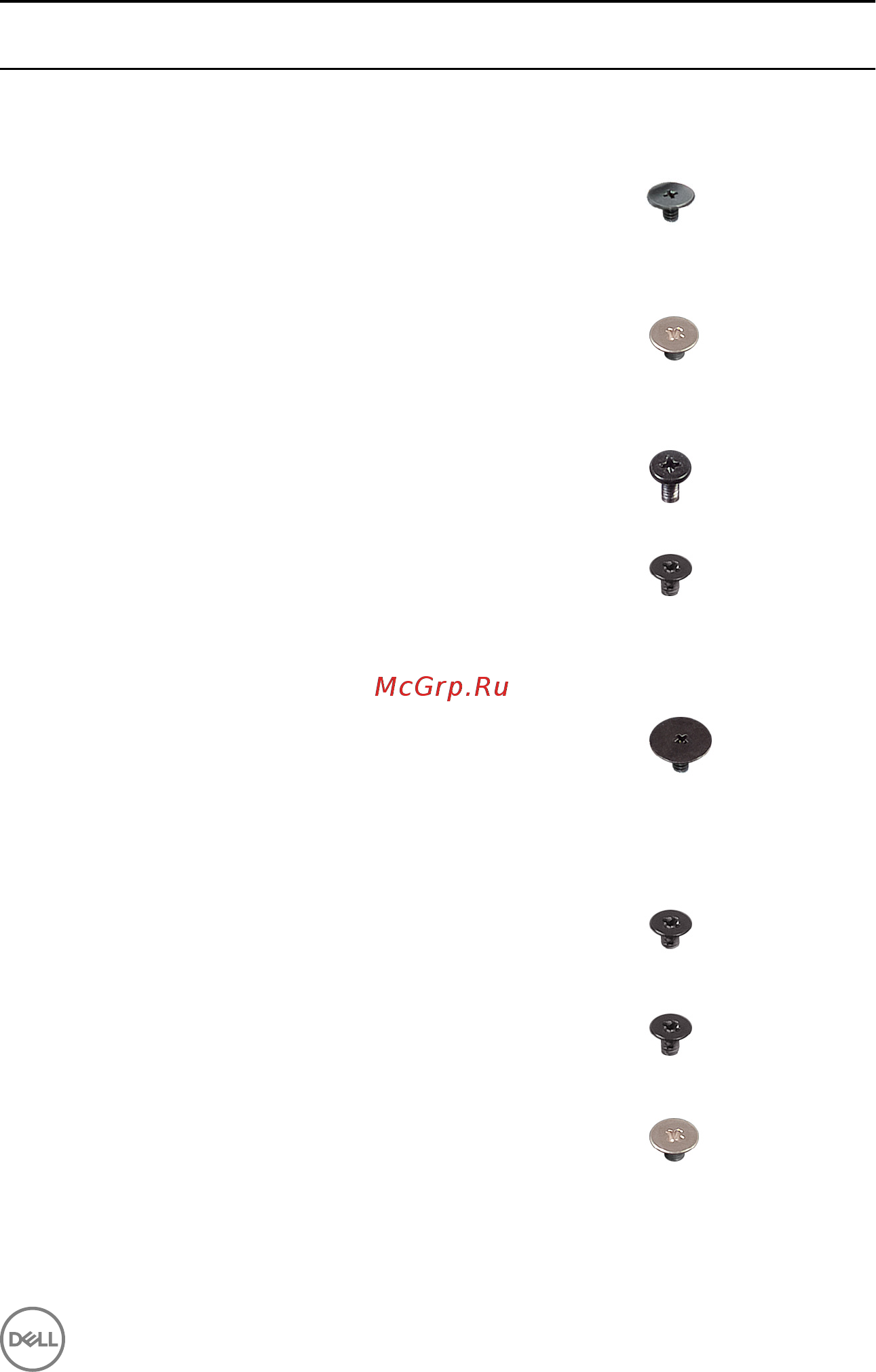

Компонент Крепится к Тип винта Количе
ство
винта
диск
а)
Скобы
шарниров
Задняя крышка
дисплея и
антенна в
сборе
(M2,5x2,5) 8
Скобы
шарниров
Задняя крышка
дисплея и
антенна в
сборе
M2x2 2
Плата ввода-
вывода
Упор для рук и
клавиатура в
сборе
M2x4 1
Скоба
оптического
привода
(дополнитель
но)
Оптический
дисковод
M2x3 2
Плата
разъема
оптического
привода
(дополнитель
но)
Упор для рук и
клавиатура в
сборе
M2x2 с
крупной
головкой
1
Порт
адаптера
питания
Упор для рук и
клавиатура в
сборе
M2x2 1
Плата кнопки
питания
Упор для рук и
клавиатура в
сборе
M2x3 1
Кнопка
питания со
считывателем
отпечатка
пальца
Упор для рук и
клавиатура в
сборе
M2x2 1
17
