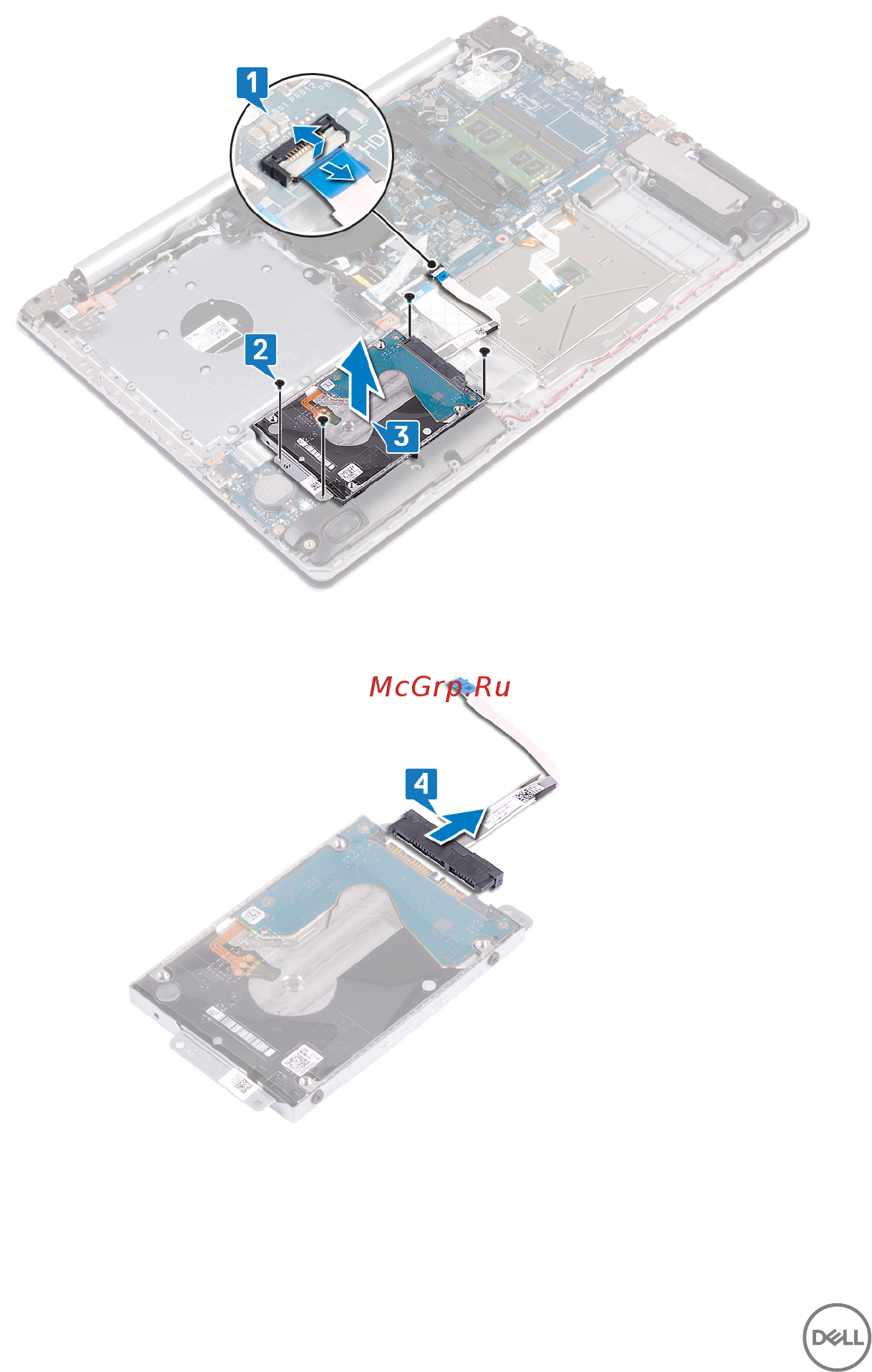

3 Извлеките жесткий диск в сборе вместе с кабелем из упора для рук и
клавиатуры в сборе.
4 Отсоедините от жесткого диска в сборе соединительную планку.
5 Извлеките четыре винта крепления консоли жесткого диска к жесткому
диску (M3x3).
62
