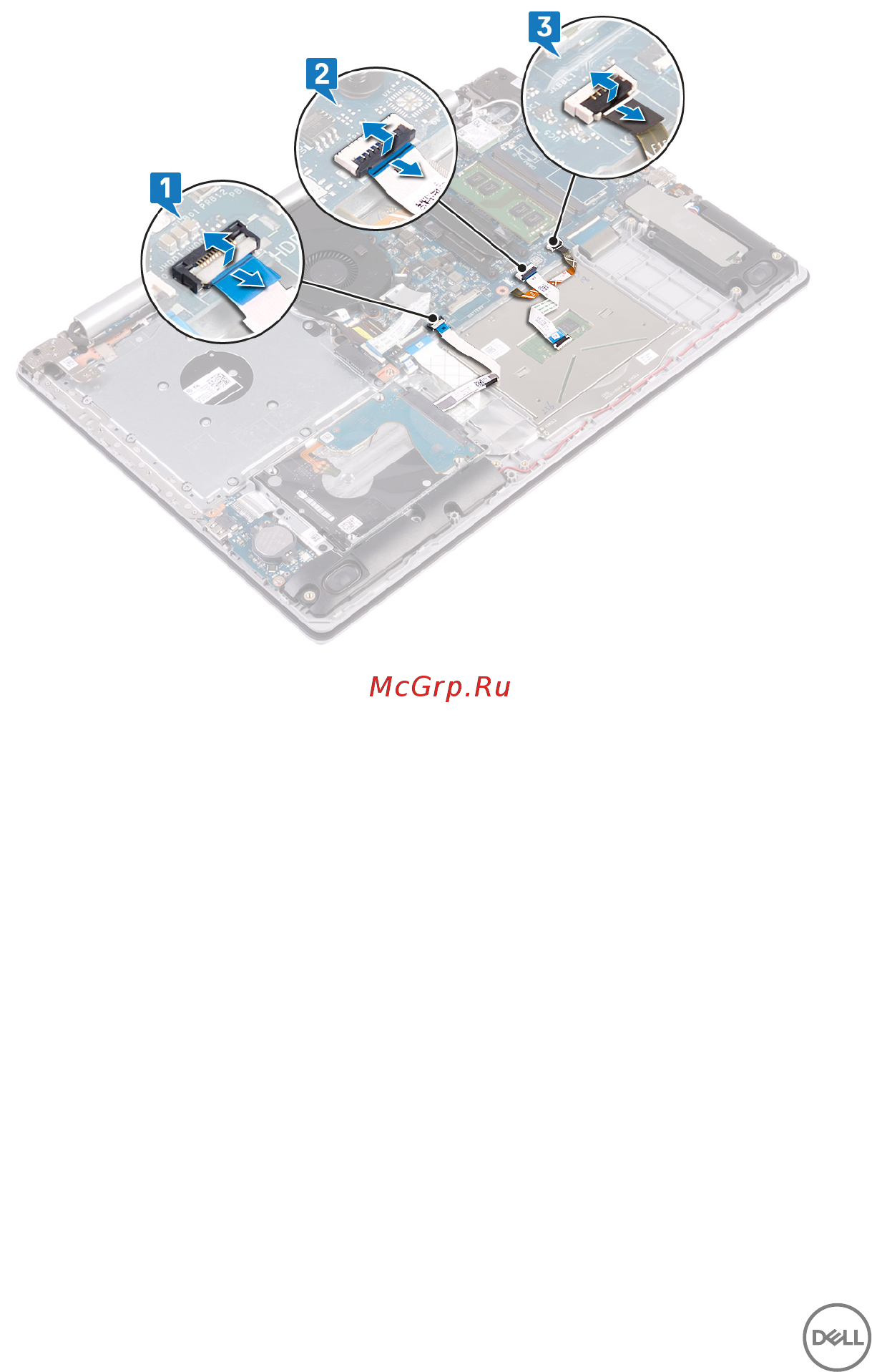

3 Откройте защелку и отсоедините кабель подсветки клавиатуры от
системной платы.
4 Осторожно отклейте ленту, которой сенсорная панель крепится к упору
для рук и клавиатуре в сборке.
5 Открутите четыре винта (M2х2), которыми сенсорная панель крепится к
упору для рук и клавиатуре в сборке.
66
