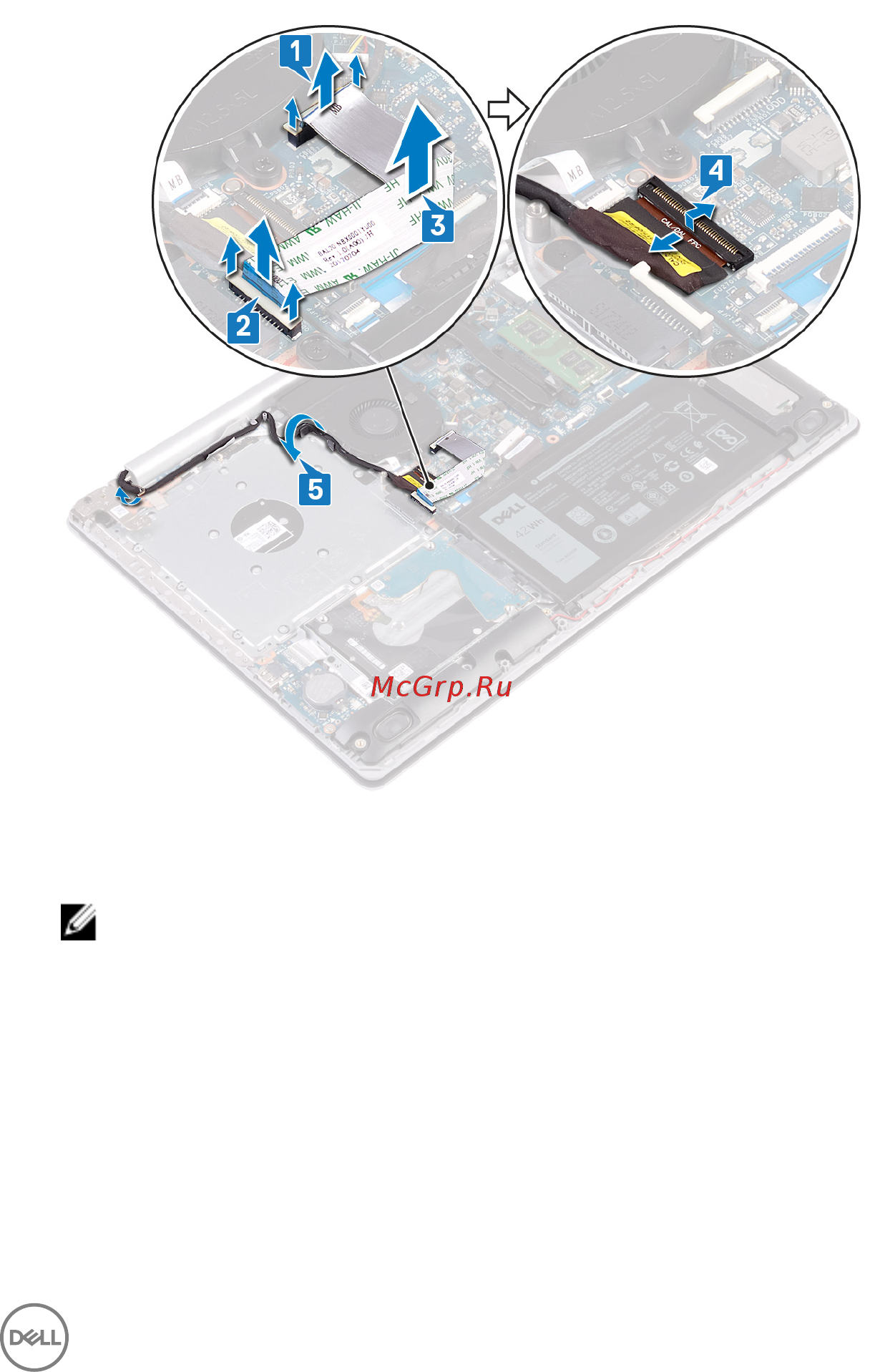

5 Запомните, как проложен кабель дисплея, и извлеките его из
направляющих на вентиляторе и упоре для рук и клавиатуре в сборке.
6 Открутите пять винтов (M2,5x5), которыми левый и правый шарниры
крепятся к системной плате, упору для рук и клавиатуре в сборке.
ПРИМЕЧАНИЕ: В компьютерах, поставляемых без
оптического диска, есть дополнительный винт на левом
шарнире.
79
