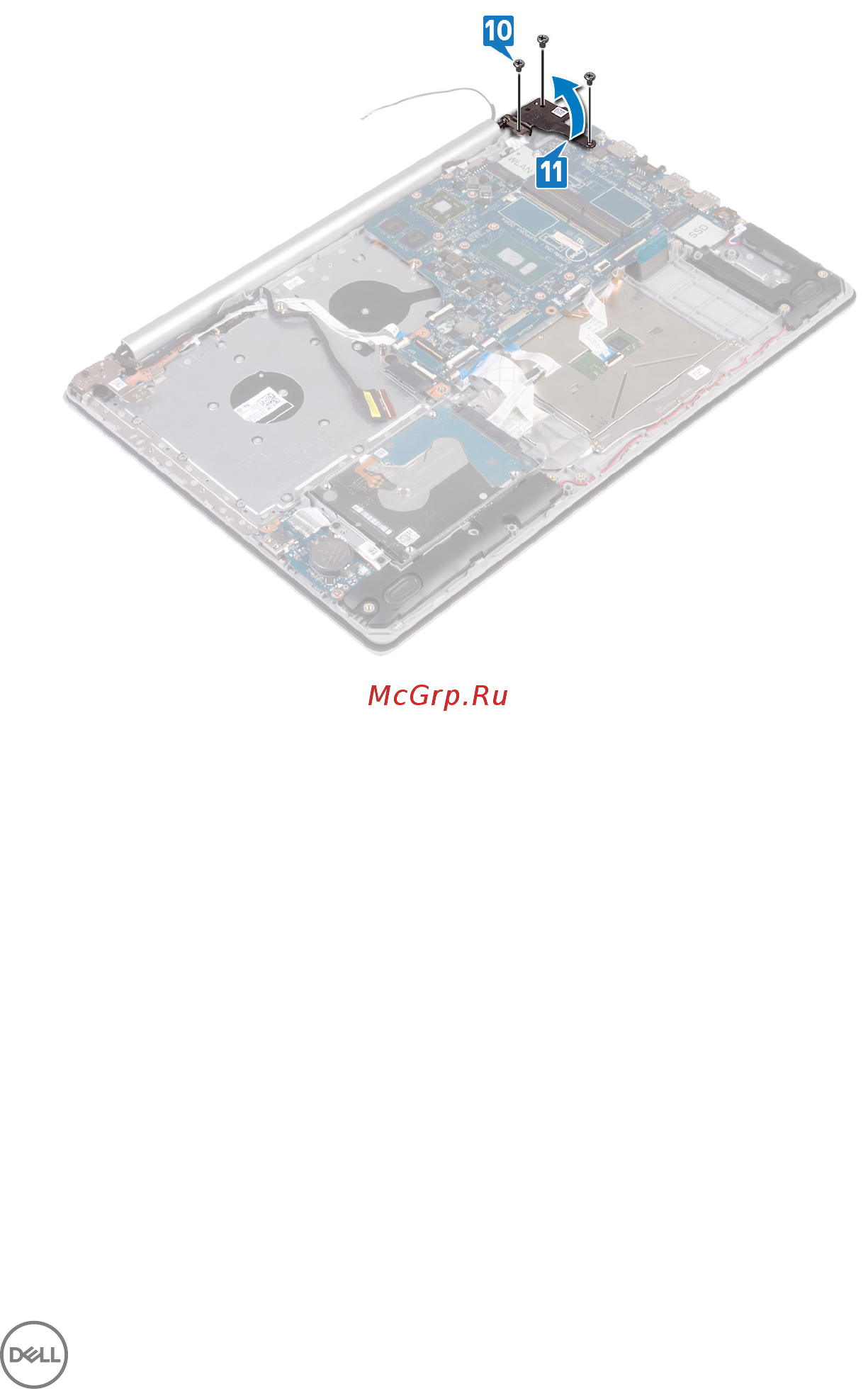

11 Откройте правый шарнир.
12 Открутите винт (M2x4), которым системная плата крепится к упору для
рук и клавиатуре в сборке.
97
