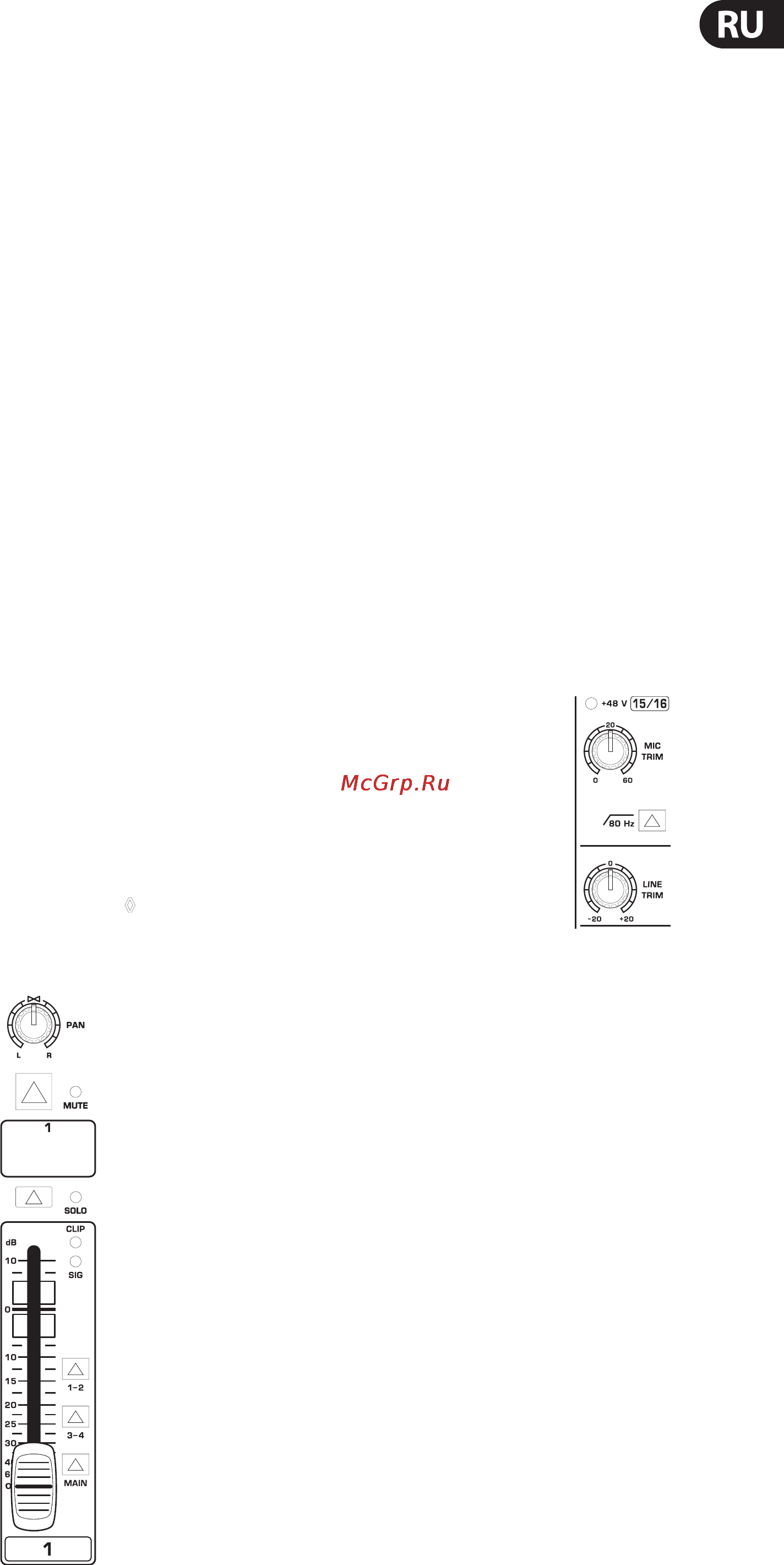

13 XENYX XL1600/XL2400/XL3200 Руководство пользователя
behringer.com
Монитор 1 и 2
Мониторные шины являются трактами подачи сигнала на
сценические мониторы. Мониторные посылы подключены pre-Fader.
Соотношение громкости в мониторном миксе не зависит от положения
канального фейдера.
При помощи регуляторов MON устанавливается громкость канального
сигнала в мониторной шине.
AUX
Шины AUX являются дополнительными универсальными трактами подачи
сигнала, используемыми для различных приложений.
При помощи регуляторов AUX устанавливается громкость канального
сигнала в шинах Aux.
Сумму всех Aux-сигналов можно устанавливать с помощью
соответствующих регуляторов AUX SEND в основной секции. Сигналы могут
быть сняты с соответствующих выходов AUX SEND. Оба Aux Send
тракта могут придать сигналу дополнительное усиление (до +15 дБ)
и переключаются pre/post в основной секции.
Pre-Fader или post-Fader
В большинстве случаев, когда требуется наложить эффекты, тракты Aux
Send должны находиться в режиме post-Fader. В этом случае громкость
обработанного сигнала зависит от положения канального фейдера.
В противном случае сигнал процессора эффектов соответствующего
канала будет слышен даже при опущенном фейдере. Для мониторинга
тракты Aux Send обычно устанавливают в режим pre-Fader, в этом случае
они не зависят от положения канального фейдера. Для большей гибкости
FX-шины каждого канала могут быть переключены на pre-Fader. AUX-шины
в Main-секции также могут быть глобально переключены с pre-Fader на
post-Fader. Таким образом, в Вашем распоряжении находятся макс. 6 pre-
Fader-шин или, в качестве альтернативы, 4 post-Fader и 2 pre-Fader шины.
Канал-фейдер, Pan-регулятор, 5.1.2
Mute-выключатель и т. д.
PAN
С помощью регулятора PAN устанавливается положение
сигнала в стереополе. Положение этого регулятора также
определяет, на какую подгруппу будет направлен сигнал.
MUTE
С помощью кнопки MUTE Вы можете отключать канал.
Это означает, что сигнал канала больше не присутствует
в главном миксе и подгруппах. Одновременно с
этим мьютируются все FX-/Monitor- и Aux- тракты
соответствующего канала. Соответствующий индикатор
MUTE сигнализирует о том, что канал мьютирован.
SOLO
С помощью соло-функции Вы можете "вслушаться"
в канал. Нажмите кнопку SOLO в одном из каналов,
чтобы прослушать сигнал в наушниках. При этом
мониторный индикатор 1/2 переключается и показывает
соло-сигнал. Таким образом Вы можете правильно
настроить уровень сигнала. При этом прослушиваемый
сигнал снимается до (PFL, моно) или после (AFL, стерео)
канального фейдера и регулятора панорамы (в зависимости
от положения переключателя PFL/AFL). Соответствующий
индикатор светится при активированной соло-функции.
CLIP
Индикатор CLIP загорается при слишком высоком уровне сигнала в канале.
В этом случае следует уменьшить предварительное усиление с помощью
регулятора TRIM.
SIG
Индикатор SIG светится, если в канал поступает сигнал, уровень которого
выше чем -20 дБ. Этот индикатор не зависит от положения фейдера,
таким образом, даже при опущенном фейдере или нажатой кнопке MUTE
он покажет наличие сигнала.
Фейдер
Канальный фейдер устанавливает уровень канального сигнала в главном
миксе или подгруппах.
1-2, 3-4, MIX
Переключатели маршрутизации направляют сигнал на соответствующие
подгруппы и/или главный микс. XENYX оснащен четырьмя подгруппами.
С помощью регулятора PAN Вы устанавливаете, на какую из обеих групп
поступит сигнал (в крайнем левом положении: Sub 1 или 3, в крайнем
правом: Sub 2 или 4).
Стереоканалы5.2
+48 V
Этот контрольный индикатор светится, если фантомное
питание включено. Выключатель расположен на задней
панели прибора.
MIC TRIM
С помощью регулятора MIC TRIM Вы устанавливаете входное
усиление микрофонного входа в диапазоне от 0 до +60 дБ.
Когда Вы подключаете источник сигнала к входам ◊
или отсоединяете их, то этот регулятор должен быть
выставлен до упора влево.
80 Hz
Нажатие на кнопку 80 Hz активирует НЧ-фильтр, с помощью которого Вы
можете подавлять низкочастотные помехи (-3 дБ при 80 Гц, 18 дБ/окт).
LINE TRIM
С помощью регулятора LINE TRIM Вы устанавливаете входное усиление
линейного входа в диапазоне от -20 до +20 дБ. В среднем положении
(12-часов) усиление/ослабление отсутствует.
Эквалайзер стереоканалов5.2.1
Стереоканалы оснащены 4-полосным эквалайзером. В каждой полосе
допускается максимальное повышение/понижение на 15 дБ; в центральном
положении эквалайзер нейтрален.
