behringer.com
18 XENYX XL1600/XL2400/XL3200 Руководство пользователя

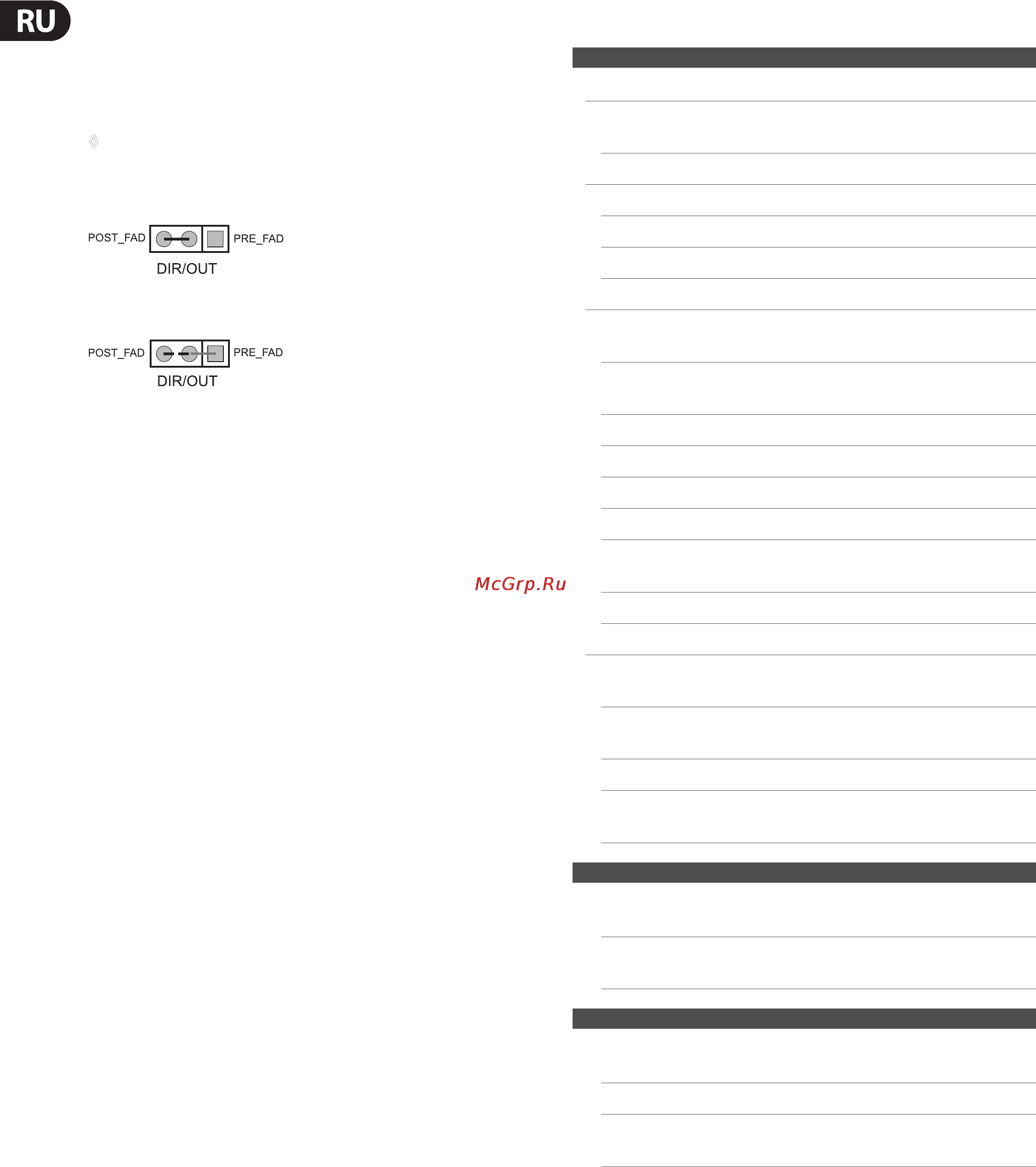

Direct Out > Pre-Fader6.2
Вы хотите использовать прямой выход не в режиме post-Fader, а pre-Fader?
В этом случае следует перенести находящееся за фейдером (post-Fader)
место снятия сигнала в положение перед фейдером (Pre-Fader). Для этой
модификации на печатной плате предусмотрена маркировка "DIR-OUT".
Перед открытием корпуса следует выключить микшерный пульт и ◊
вынуть сетевой штекер из розетки.
Перережьте токопроводящую дорожку POST FADER.1)
Впаяйте перемычку PRE FADER.2)
По желанию Вы можете произвести эту модификацию в 3)
остальных каналах.
Технические характеристики7.
Моновходы
Моновходы микрофонов (XENYX Mic Preamp)
Тип разъем XLR, элект. симметр.,
дискретное входное соединение
Mic E.I.N.
1
(20 Гц - 20 кГц)
@ 0 Ом сопротивление -127 дБ / 129,7 дБ A-выверен
@ 50 Ом сопротивление -126 дБ / 128,3 дБ A-выверен
@ 150 Ом сопротивление -125 дБ / 126,5 дБ A-выверен
Частотный диапазон
<10 Гц - 50 кГц (-1 дБ)
<10 Гц - 100 кГц (-3 дБ)
<10 Гц - 90 кГц (-1 дБ)
<10 Гц - 170 кГц (-3 дБ)
Диапазон усиления от 0 дБ до +60 дБ
Макс. уровень входного
сигнала +24 дБу @ 0 дБ Gain
Импеданс прибл. 2 kОм симметр.
Отношение сигнал/шум 120 дБ / 122 дБ A-выверен
(0 дБу In @ +22 дБ Gain)
Искажения (THD + N) 0,0008 %
Линейный вход
Тип Гнездо для стерефон.
штекера 6,3 мм, элект. симметр.
Импеданс прибл. 20 kОм симметр.,
прибл. 10 kОм несимметр.
Диапазон усиления от -20 дБ до +40 дБ
Макс. уровень
входного сигнала +22 дБу @ 0 дБ gain
Разрывы каналов (Inserts)
Тип Гнездо для стерефон.
штекера 6,3 мм, несимметр.
Макс. уровень
входного сигнала +22 дБу
Channel direct outs
Тип Гнездо для стерефон.
штекера 6,3 мм, несимметр.
Импеданс 2 kОм симметр
Макс. уровень
входного сигнала +22 дБу
1) Equivalent Input Noise
2) 1 кГц рел. к 0 dBu; 20 Гц - 20 кГц; Line вход; Main выход; Gain @ Unity
