behringer.com
8 XENYX XL1600/XL2400/XL3200 Руководство пользователя
Монтаж3.
Монтаж в рэковой стойке (XL1600)3.1
В упаковке Вашего микшерного пульта Вы найдeте два 19-дюймовых
уголка, которые монтируются на боковых стенках пульта.
Для закрепления монтажных уголков на микшерном пульте удалите
сначала винты на правой и левой боковых панелях. После этого этими
же винтами привинтите оба уголка. Обратите внимание на то, что для
каждой стороны имеется свой уголок. После этого микшерный пульт
может монтироваться в обычной 19-дюймовой рэковой стойке.
Обеспечьте достаточную естественную вентиляцию прибора во избежание
его перегрева.
Для монтажа 19-дюймового уголка используйте только винты, ◊
расположенные в боковых стенках микшерного пульта.
Аудиосоединения3.2
Все штекерные входы и выходы микшерных пультов BEHRINGER XENYX,
за исключением симметричных линейных входов моно- и стереоканалов,
а также разъемов Main Out, выполнены в формате несимметричных
моногнезд. Разумеется, Вы можете использовать в работе с прибором как
симметричные, так и несимметричные штекеры. Входы и выходы CD/TAPE
выполнены в формате стерео-RCA.
Обязательно следите за тем, чтобы установка прибора и работа с ◊
ним проводились только компетентными лицами. Во время и
после монтажа необходимо обеспечить достаточное заземление
работающего лица (лиц), иначе электростатические разряды могут
оказать отрицательное воздействие на работу прибора.

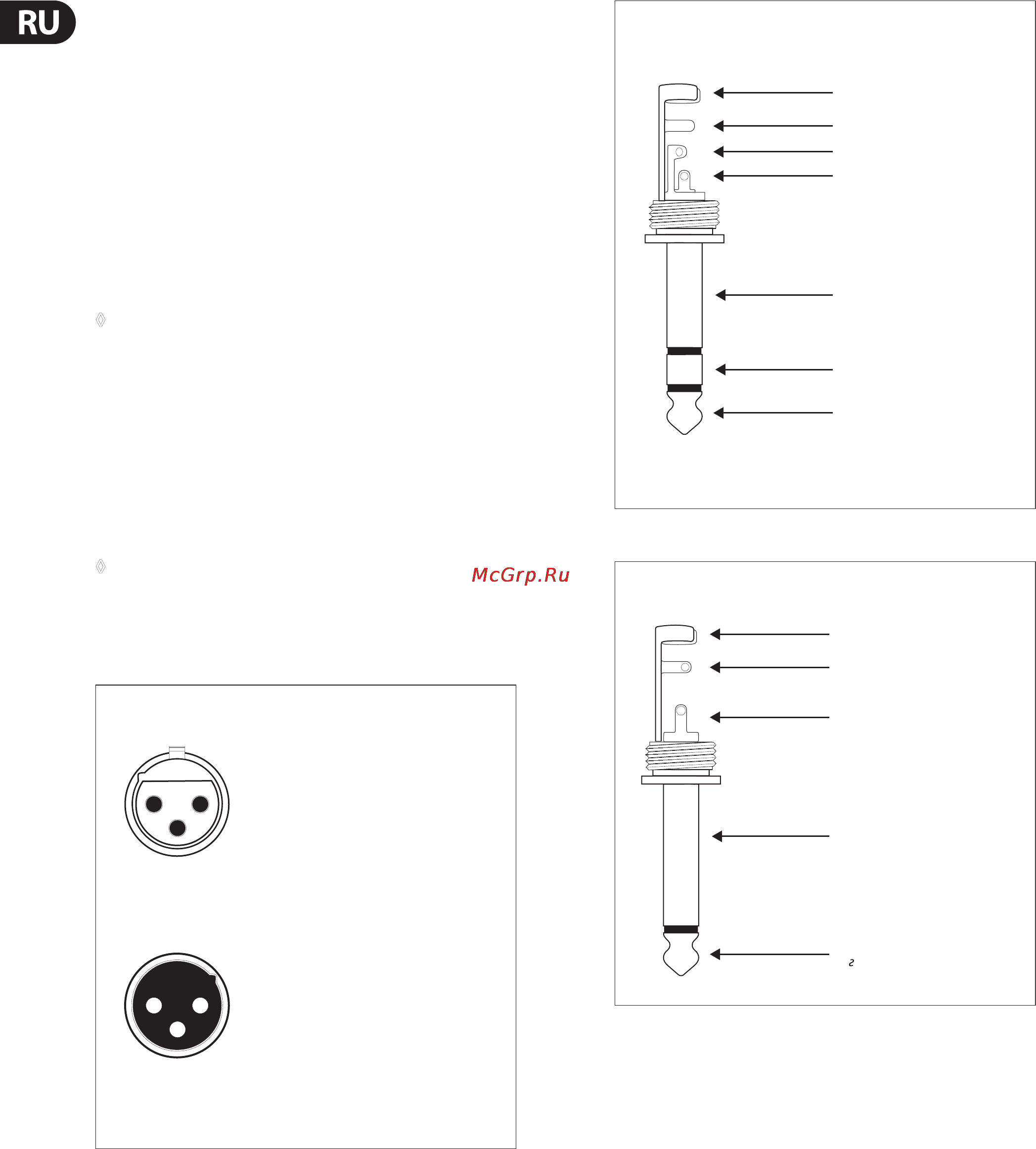

Rys. 3.1: Разъемы XLR
Rys. 3.2: 6,3-мм TRS-штекер
Rys. 3.3: 6,3-мм TS-штекер
выход
При несимметричном соеинии контакты 1 и 3 должны
быть перемкнуты.
1 = масса / экран
2 = горячий (+)
3 = холодный (-)
вход
12
3
1
2
3
Симметричное соединение через XLR-разъемы
компенсирующий
деформацию зажим
гильза
кольцо
наконечник
гильза
масса/экран
При соединеии симметричных и несимметричных цепей
кольцо и гильза стереоштекера должны быть перемкнуты.
Симметричное соединение
через 6,5-мм-разъем
кольцо
холодный (-)
наконечник
горячий (+)
компенсирующий
деформацию зажим
гильза
наконечник
гильза
масса/экран
Несиметриное соединение через ¼"
наконечник
сu нал
