10
Ru

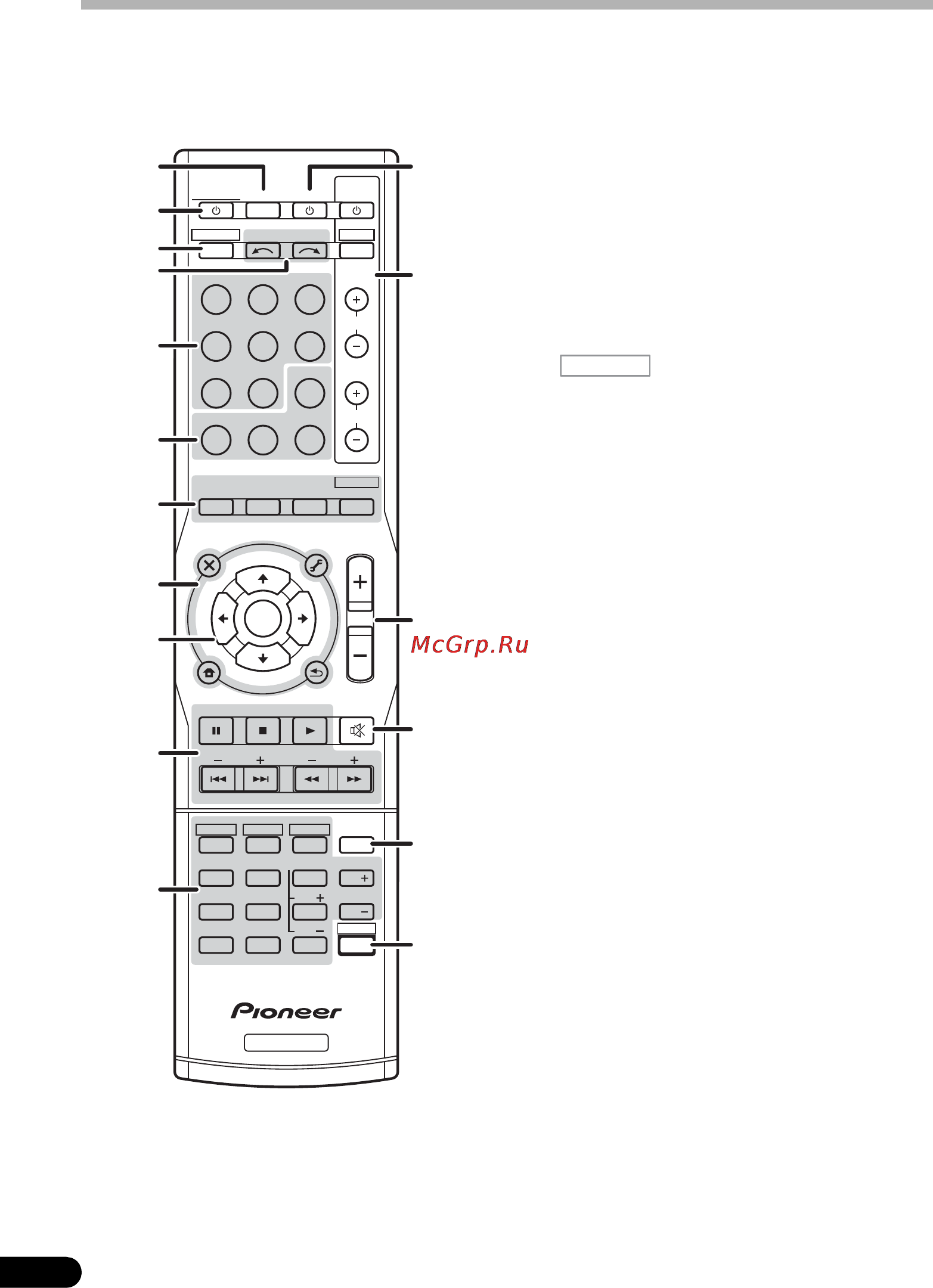

Пульт дистанционного управления
Для работы других устройств коды
дистанционного управления для устройств
Pioneer являются предварительно заданными.
Эти настройки изменить нельзя.
1
SLEEP
Нажмите для изменения периода времени до
перехода ресивера в режим ожидания (30 min
– 60 min – 90 min – Off (Выкл.)). В любой
момент можно проверить оставшееся время
отключения путем однократного нажатия
кнопки SLEEP.
2
RECEIVER
Используется для включения ресивера или его
переключения в режим ожидания.
Чтобы включить/выключить ZONE 2, нажмите
и удерживайте кнопку SHIFT и затем кнопку
RECEIVER.
3
Переключает пульт ДУ на управление
ресивером (используется для выбора белых
команд над кнопками с номерами: TEST TONE
и т. д.). Используется также для настройки
объемного звучания (стр.33) или параметров
аудио (стр.30).
4 INPUT SELECT
Используется для выбора источника для входа.
5 Кнопки MULTI CONTROL
Используется для выбора источника для входа
к данному ресиверу. Позволяет управлять
другими компонентами с пульта
дистанционного управления.
6 Кнопки управления ресивером
SIGNAL SEL
Нажмите для выбора сигнала аудиовхода
компонента воспроизведения (стр.26).
MIDNIGHT
Переключение в режим Midnight (Ночной
режим) или Loudness (Тонкомпенсация)
(стр. 30).
PHASE
Нажмите для включения/выключения
управления фазой (стр.29).
S.RETRIEVER
Нажмите для восстановления качества
звучания диска CD для сжатых
аудиоисточников (стр.28).
BD DVD
INPUT SELECT
SOURCESLEEP
TV
CONTROL
DIMMER
DVR
INPUT
1
4
7
TEST TONE
HDD
CH
RECEIVER
MULTI IN
CD
CD-R
PORTABLE
TUNER
SIGNAL SEL
MIDNIGHT PHASE
S.RETRIEVER
BD MENU
ENTER
STANDARD
ADV SURR
STEREO/
A.L.C.
AUTO/
DIRECT
VOL
+
10
2
5
8
SPEAKERS
LEV
LEV
SB CH
DISP
CLR
DVD
3
6
9
0
ENTER
CH
CH
CH SELECT
VCR
SHIFT
MUTE
RETURN
AUDIO
PARAMETER
TUNER EDIT
TOOLS
MASTER
VOLUME
BAND
MENU
HOME
MENU
SETUP
TRE
BASS
TOP
MENU
RECEIVER
T
U
N
E
T
U
N
E
P
R
E
S
E
T
P
R
E
S
E
T
RECEIVER
DTV/TV
1
2
12
13
14
15
16
3
4
5
6
7
8
9
10
11
17
RECEIVER
