20
Ru

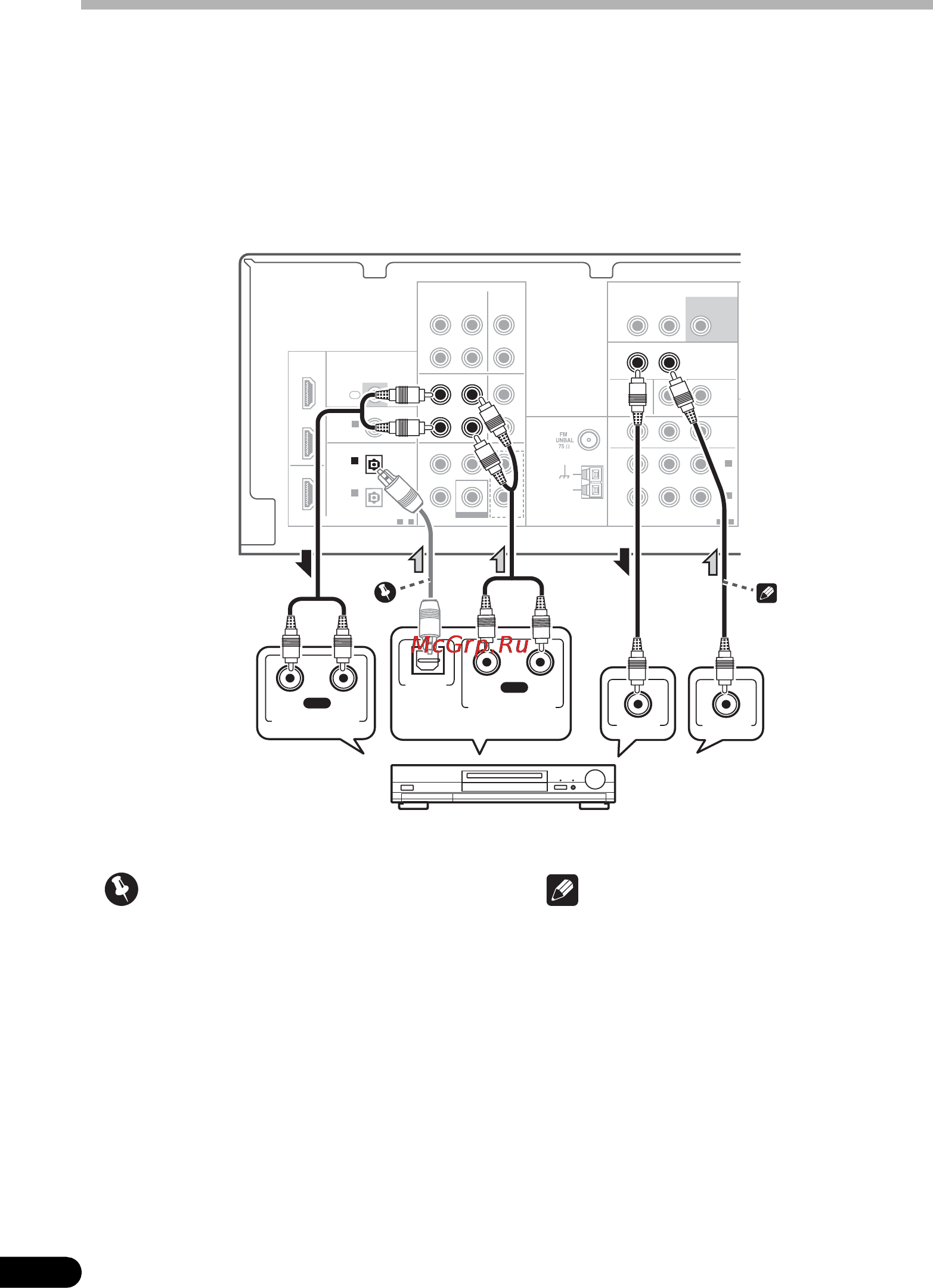

Подключение HDD/DVD рекордера, видеомагнитофона и других
видеокомпонентов
Данный ресивер имеет аудио и видео входы и выходы, пригодные для подключения аналоговых
или цифровых видео рекордеров, включая HDD/DVD-рекордеры и видеомагнитофоны.
• Только сигналы, которые подводятся к разъему VIDEO IN, могут выводиться с разъема VIDEO
OUT.
• Аудиосигналы, которые подводятся через цифровой терминал, будут выводиться с
аналогового терминала.
Внимание
• Если подключение было выполнено с
помощью опт
ического кабеля, несколько
раз нажмите кнопку SIGNAL SEL для
выбора O2 (см. стр. 26).
Примечание
• Если видеокомпоненты и телевизор также
имеют выход HDMI или разъемы
компонентного видео, их тоже можно
подключить. Подробнее см. раздел
Подключение с помощью HDMI на стр.18
или Подключение компонента без разъема
HDMI на стр. 19.
PLAY
RL
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
RL
ANALOG AUDIO IN
OPTICAL
VIDEO OUT
VIDEO IN
REC
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/TVD MULTI CH IN
BD/TV IN
HDMI
ANTENNA
AM
LOOP
FRONT
L
R
L
R
CENTERSURROUND
COAXIAL
(CD)
IN 1
1
-
2
(BD/TV)
IN 1
(DVD/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
MONITOR
YP
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN DVD/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR
DVD/SAT
OUT
IN
DVR/VCR VIDEO
L
R
OUT
DVD/SAT
IN
BD/TV
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
(BD/TV)
IN 1
IN 2
L
R
DIGITAL
OUT
IN
DVR/VCR
OUT
IN
DVR/VCR VIDEO
COAXIAL
OPTICAL
(CD)
IN 1
(DVD/SAT)
IN 2
DVR, VCR, проигрыватель LD, и т.д.
Выберите один
