37
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
Использование элементов
управления MULTI-ZONE

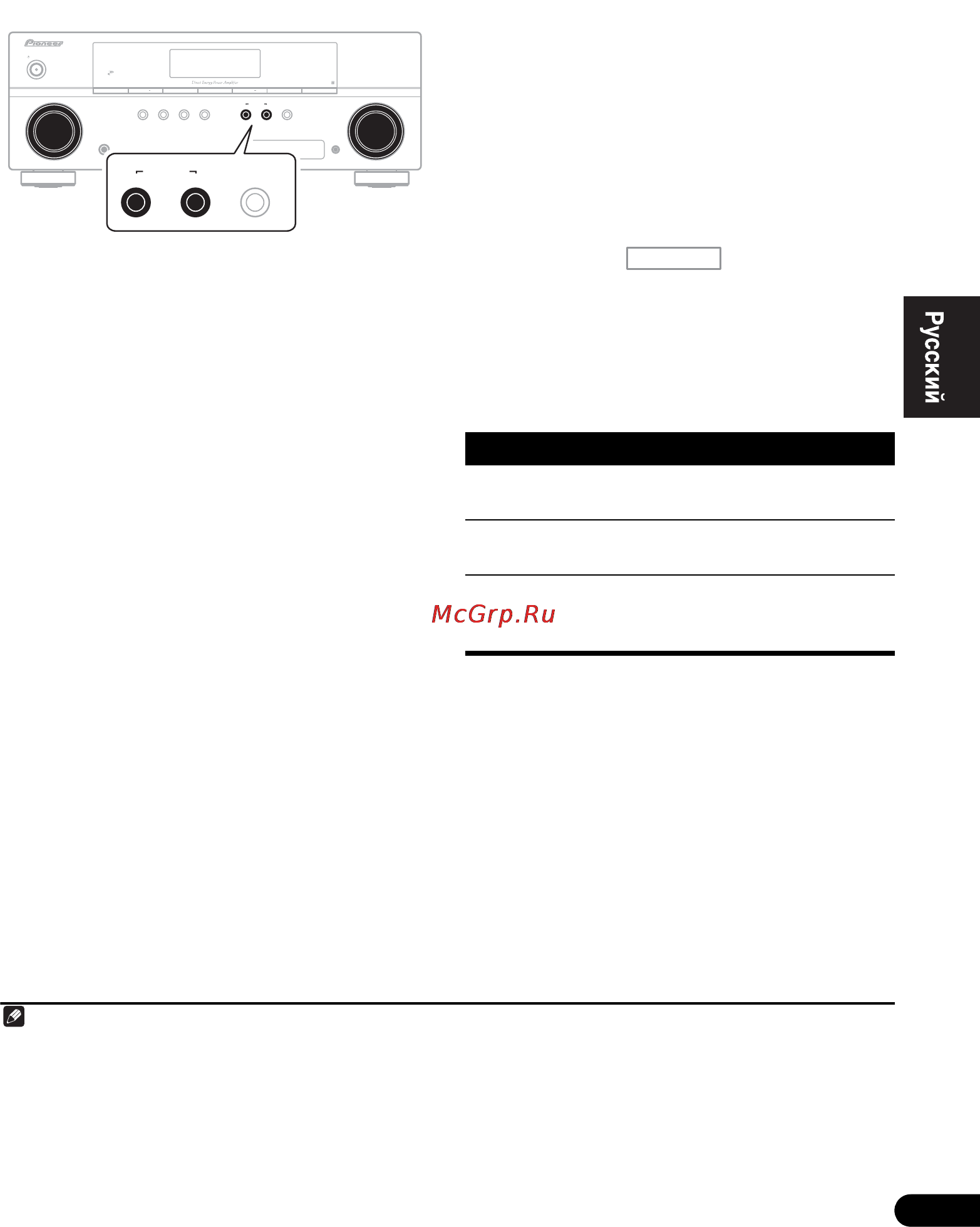

Ниже описан порядок выбора источников с
помощью элементов управления на передней
панели. См. Управление функцией MULTI-
ZONE с пульта ДУ ниже.
1 Нажмите кнопку
MULTI-ZONE ON/OFF
на передней панели.
При каждом нажатии переключается параметр
MULTI-ZONE:
• ZONE 2 ON – включение функции MULTI-
ZONE
• ZONE 2 OFF – выключение функции
MULTI-ZONE
Когда функция MULTI-ZONE включена,
загорается индикатор ZONE.
2 Нажмите кнопку
CONTROL
.
• Когда ресивер включен,
1
все операции для
подзоны должны производиться, когда на
дисплее отображается ZONE 2. Если эта
надпись не отображается, кнопки на
передней панели работают только для
основной зоны.
3 С помощью регулятора
INPUT
SELECTOR
выберите источник для
выбранной зоны.
Например, Z2: CDR передает звук от
источника, подключенного к входам CDR, в
комнату подзоны (ZONE 2).
• Если выбрать TUNER, с помощью
элементов управления тюнера можно
выбрать запрограммированную
радиостанцию (инструкции см. в разделе
Сохранение запрограммированных
радиостанций на стр.38).
2
4 После окончания еще раз нажмите
CONTROL
, чтобы вернуться к
управлению основной зоной.
Можно также нажать кнопку MULTI-ZONE
ON/OFF на передней панели для полного
отключения выхода звука на подзону.
3
Управление функцией MULTI-ZONE с
пульта ДУ
Нажмите кнопку на пульте ДУ,
затем для управления соответствующей зоной
нажимайте указанные ниже кнопки,
удерживая нажатой кнопку SHIFT.
В следующей таблице приведено описание
возможных элементов дистанционного
управления MULTI-ZONE:
a. В ZONE 2 выбрать входы MULTI IN нельзя.
Примечание
1 Если ресивер находится в режиме ожидания, дисплей затемнен и на нем отображается сообщение ZONE 2 ON.
BAND
PHONES
INPUT
SELECTOR
STANDBY/ON
PHASE
CONTROL
AUTO SURR OUND/
STREAM DIRECT
STEREO/
A.L.C.
ADVANCED
SURROUND
STANDARD
SURROUND
MASTER
VOLUME
SPEAKERSCONTROL
MULTI-ZONE
ON/OFF
PORTABLE
TUNER EDIT ENTER
AUDIO/ VIDEO MULTI-CHANNEL RECEIVER VSX-420
TUNE TUNE
+
PRESET PRESET
+
CONTROL
MULTI-ZONE
ON/OFF
SPEAKERSCONTROL
MULTI-ZONE
ON/OFF
2 Тюнер нельзя настроить более чем на одну станцию одновременно. Поэтому изменение станции в одной зоне также
меняет станцию в другой зоне. Будьте внимательны и не меняйте станции во время записи радиопередачи.
3• Невозможно полностью выключить основную зону, если сначала не выключить кнопку MULTI-ZONE.
• Если вы не планируете использовать функцию MULTI-ZONE некоторое время, выключите пи
тание в комнатах
основной зоны и подзоны, чтобы перевести ресивер в режим ожидания.
• На данном ресивере уровень громкости не регулируется. Для регулирования громкости используйте отдельный
усилитель, подключенный к ZONE2 OUT.
Кнопка Назначение
RECEIVER
Включение/выключение питания
подзоны.
INPUT
SELECT
Используется для выбора источника
входа в подзоне.
Кнопки
MULTI
CONTROL
Используется для выбора источника
входа непосредственно в подзоне.
a
RECEIVER
VSX-420_SYXCN_Ru.book 37 ページ ２０１０年３月１９日 金曜日 午前９時１６分
