36
Ru
Глава 6:
Использование функции MULTI-
ZONE
Прослушивание в режиме MULTI-
ZONE
Данный ресивер может обслуживать до двух
независимых систем в разных комнатах, если
правильно выполнены подключения MULTI-
ZONE.
В двух зонах можно одновременно
воспроизводить различные источники или, при
необходимости, один и тот же источник.
Основная зона и подзоны имеют независимые
источники питания (питание основной зоны
может быть отключено, когда питание подзоны
включено), и управлять по
дзоной можно с
передней панели или с пульта ДУ.
Выполнение подключений MULTI-
ZONE
Выполнить эти подключения возможно если
имеются отдельные громкоговорители для
подзоны (ZONE 2).
1
Для подзоны потребуется
также отдельный усилитель.
Параметры прослушивания в режиме
MULTI-ZONE
На таблице ниже описаны возможности
прослушивания в подзоне:
Базовое подключение MULTI-ZONE (
ZONE
2
)
• Подключите отдельный усилитель к
гнездам
ZONE 2 AUDIO OUT
на задней
панели данного ресивера.

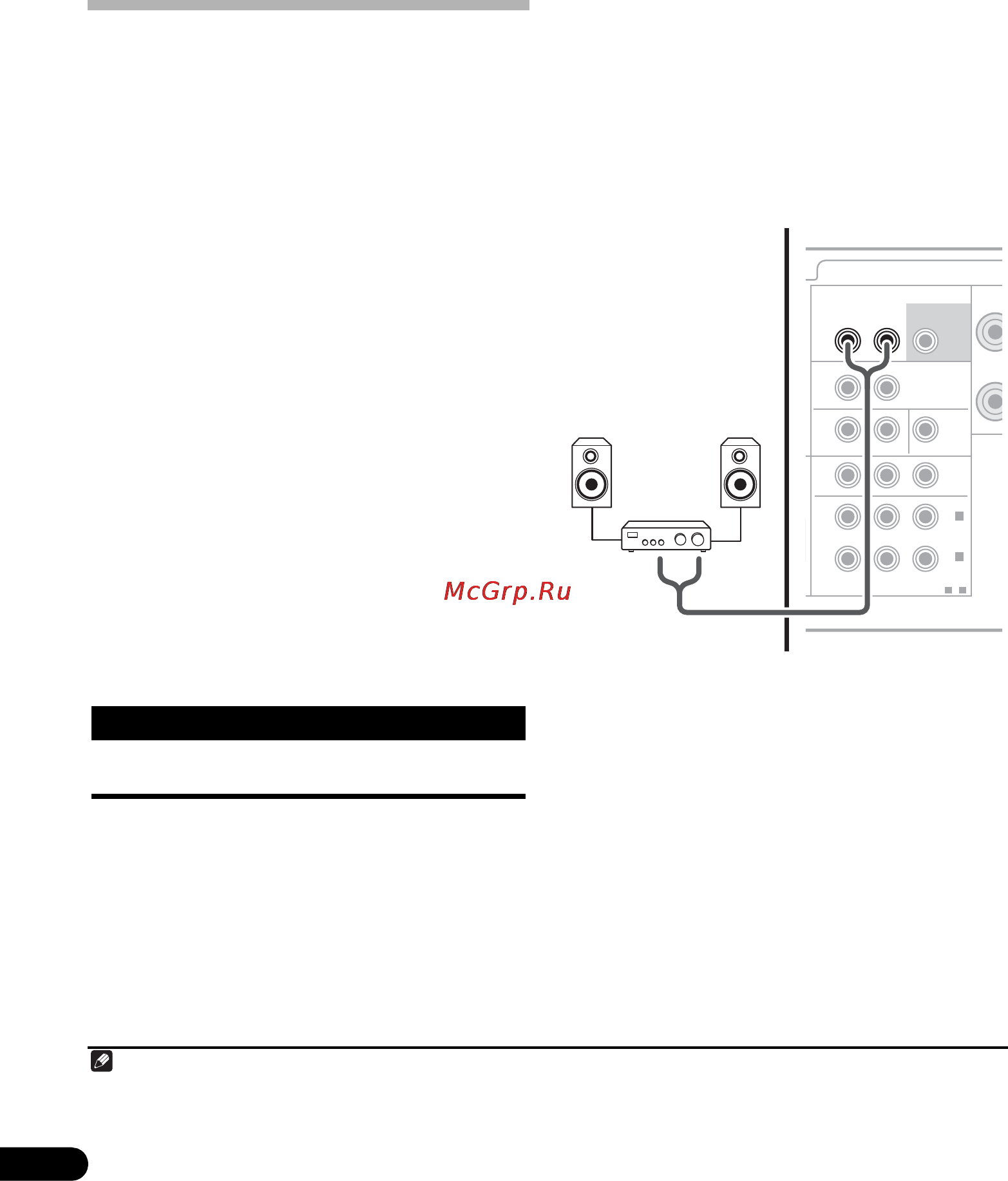

Пара громкоговорителей должна быть
подключена к усилителю подзоны, как
показано на рисунке ниже.
Примечание
1 Для отдельного усилителя в подзоне нельзя использовать элементы управления звуком (например, регуляторы
низких/высоких частот или режим Midnight) и все режимы объемного звучания. Однако можно использовать функции
усилителя подзоны.
Подзона Доступные источники входа
ZONE 2 Встроенный тюнер и другие
аналоговые аудиоисточники.
AUDIO
COMPONENT VIDEO
A
(BD/TV)
IN 1
(DVD/SAT)
IN 2
1
-
2
ASSIGNABLE
OUT
MONITOR
YP
B
P
R
ZONE2 OUT
MONITOR OUT BD/TV IN DVD/SAT IN
R
SUBWOOFER
PRE OUT
L R
OUT
IN
DVR/VCR VIDEO
ZONE2 OUT
L R
AUDIO IN
VSX-420_SYXCN_Ru.book 36 ページ ２０１０年３月１９日 金曜日 午前９時１６分
