NordicTrack NETL 17812 T14,2 [6/35] Схема ідентифікаці компонентів

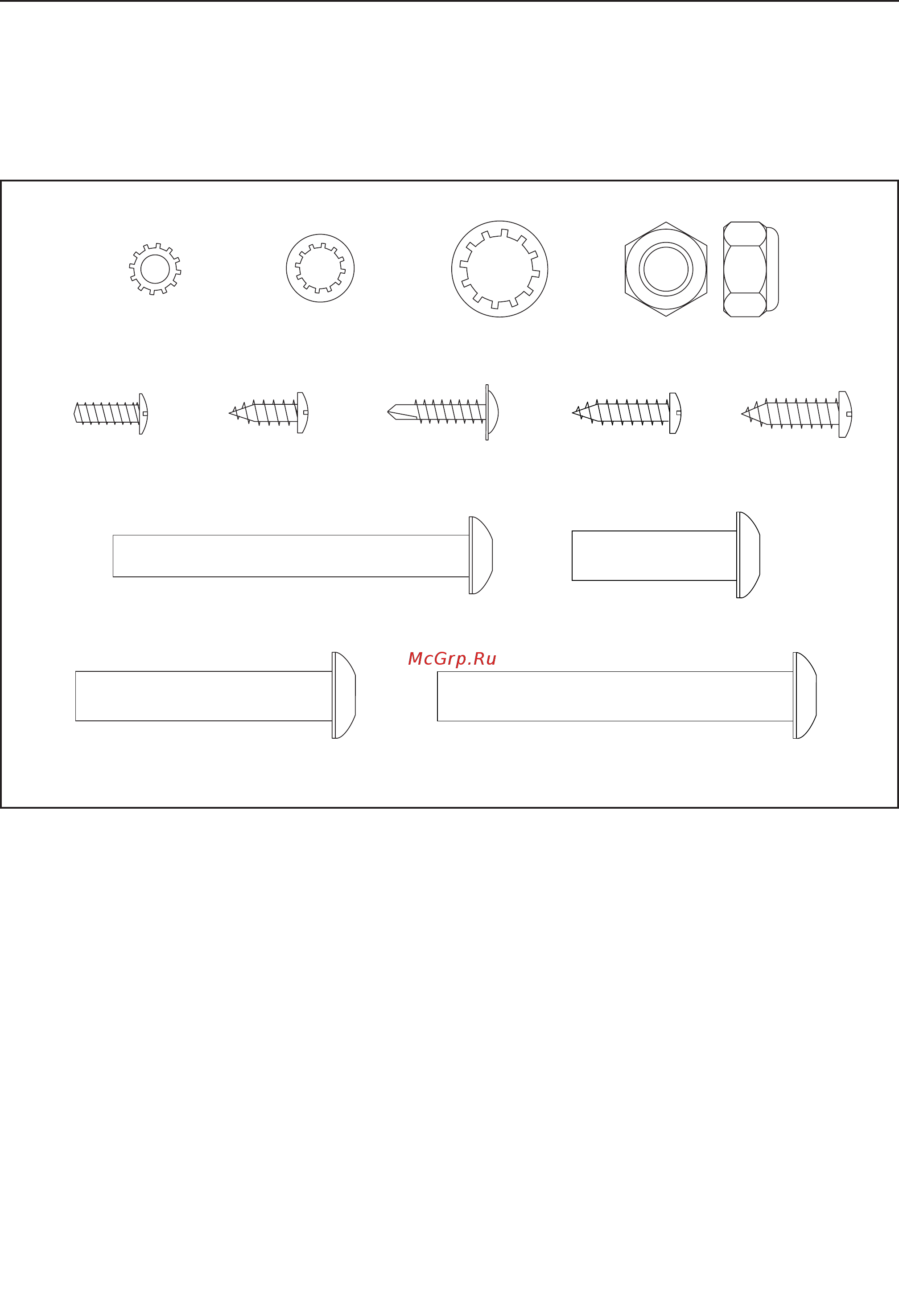

СХЕМА ІДЕНТИФІКАЦІ КОМПОНЕНТІВ

Роздивіться малюнок нижче, щоб визначити маленькі деталі, які потрібні для монтажу тренажера. Число

у дужках нижче – основний номер деталі зі СПИСКУ ДЕТАЛЕЙ в кінці інструкції. Наступне число, що слі-

дує за основним номером – це кількість деталей, що потрібна для монтажу. Примітка: якщо деталь від-

сутня у наборі, перевірте чи вона ще не приєднана. У комплекті можуть бути додаткові запасні частини.

3/8" x 2 3/4" Bolt (3)–2

3/8" x 3 1/2" Screw (9)–4

3/8" x 4" Screw (3)–6

5/16" x 1"

Screw (7)–2

5/16" Flat

Washer (XX)–4

5/16" Шайба-

Зірочка (8)–4

3/8" Шайба

Зірочка (10)–8

3/8" x 1 1/4"

Шуруп (3)–4

#10 Шайба-

Зірочка (5)–4

3/8" Гайка (9)–2

3/8" x 2 3/4" Шуруп (22)–4

5/16" x 2 3/4" Шуруп (12)–4

3/8" x 2"Гвинт (2)–2

#8 x 3/4"

Шуруп (13)–8

#10 x 3/4"

Шуруп (4)–4

#8 x 1/2"

Шуруп (1)–14

#8 x 1/2"

Заземлений

Шуруп (6)–1

#8 x 3/4"

Шуруп (14)–4
