7
МОНТАЖ
Розріз
91
Вузол
2
91
A
6
Отвір
29
14
113
29
1
37
13
37
13
90

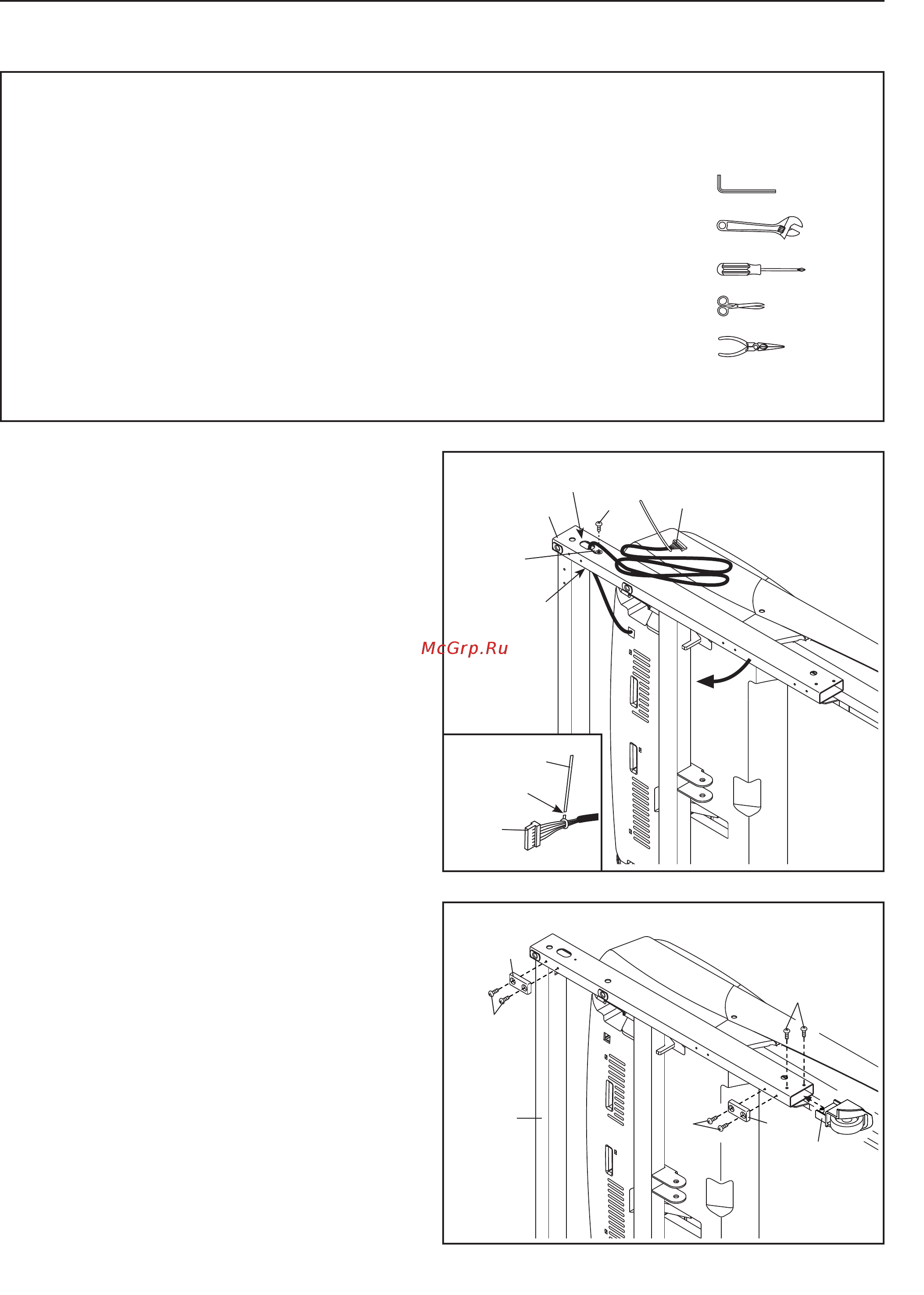

- Монтаж тренажера потребує участі 2-х людей.
- Розмістіть усі частини на чистій поверхні і зніміть
увесь пакувальний матеріал. Не викидайте упаковку
поки не завершите монтаж тренажеру.
- Нижня частина бігового полотна покрита
високотехнологічним мастильним матеріалом. Після
відвантаження, невелика частина мастила може
знаходитися зверху бігового полотна чи коробки. Це
нормально. Якщо зверху біговогополотна є мастило,
витріть його м’якою ганчіркою і мильним розчином
- Частини для лівої сторони мають маркування «L» а
для правої сторони «R»
- Розподіліть правильно маленькі деталі, за схемою на
стр.6
- Монтаж потребує наступних інструментів:
- Комплект шестигранних ключів
- Один регулюючий гвинтовий ключ
- Одна викрутка Phillips
- Ножиці
- Гострогубці
Щоб уникнути пошкодження дуталей
використовуйте спеціальний інструмент.
1. Переконайтесь, що дріт напруги від’єднаний..
Дві особи повинні напилити тренажер праворуч.
Просуньте кабель для верхньої частини (91) і основний
кабель(A) у зазначений отвір в Основі (29).
Прикріпіть основний кабель (A) до Основи (29) a #8 x 1/2"
заземленим шурупом (6).
Перевірте чи прикріплена втулка (90) до квадратного отвору в
Основі.
Дивітся малюнок. Відріжте вузол біля верхнього кабелю (91).
Будьте обережні не пошкодьте кабель.
2. Приєднайте лівий колпак (113) до Основи (29) #8 x 3/4"
шурупом(14).
Прикріпіть 4 колодки (37) до Основи(29).
Восьмома t #8 x 3/4" шурупами (13) (на малюнку зображено
лише одну сторону)
Не закручуйте шурупи повністтю.
Дві особи мають розмістити тренажер так, щоб Основа(29) була
на рівній поверхні.
Прикріпіть Правий колпак (на малюнку не зображено) як
описано вище.
