Силовой центр BODY-GYM 42110

Сборка тренажера

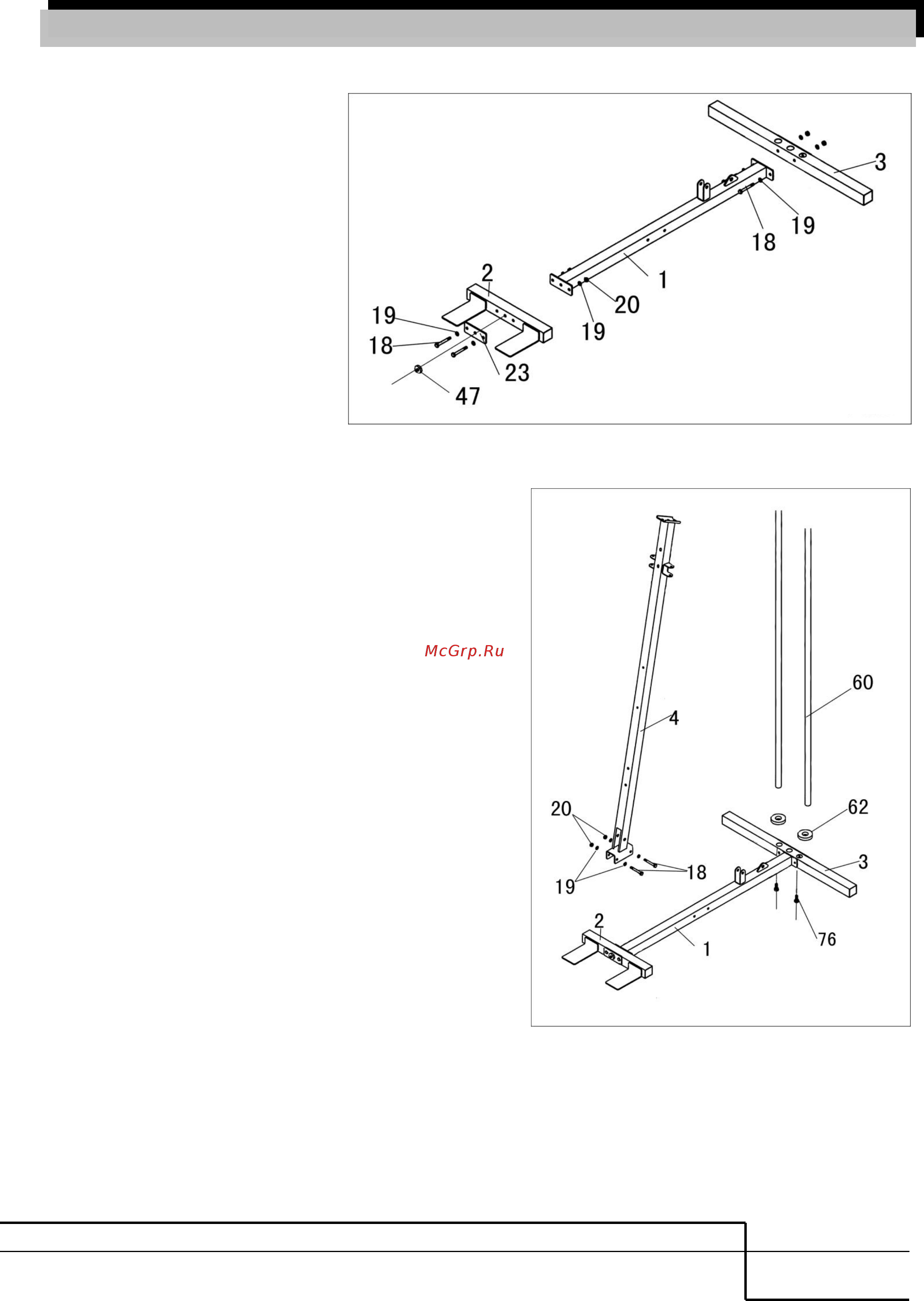

Рис.1: Положите Главную раму

(1) на плоскую поверхность.

Присоедините Переднюю базу

(2) и Заднюю базу (3) к Главной

раме (1) и закрепите их

Болтами с шестигранной

головкой (18), Шайбами (19) и

Контргайками (20).

Вставьте Пластиковые

амортизаторы (47) в отверстие

Рычага тренажера для

разгибания ног (11).

Полностью затяните

соединения данного шага.

Рис.2: Вставьте две Направляющие (60) в отверстия

в Главной раме (1) и закрепите их двумя Винтами с

потайной головкой (76).

Смажьте Направляющие силиконовой или

тефлоновой смазкой, затем наденьте два Резиновых

амортизатора (62) на Направляющие, как показано

на рисунке.

Присоедините Вертикальную раму (4) к Главной

раме (1) и закрепите ее двумя Болтами с

шестигранной головкой (18), четырьмя Шайбами

(19) и двумя Контргайками (20).

Полностью не затягивайте соединения на данном

шаге, они будут затянуты позднее.

Предупреждение: При выполнении данного шага

сборки Вам потребуется помощь другого

человека.

Рис.1

Рис.2
