ШАГ 10. (СМОТРИТЕ ДИАГРАММУ 10 И ДИАГРАММУ УСТАНОВКИ ТРОСОВ).

А) ЗАПЕЧАТАЙТЕ ОТВЕРСТИЕ С БОКОВОЙ СТОРОНЫ ЗАДНЕЙ ВЕРТИКАЛЬНОЙ БАЛКИ (4) Ø ½”

ПЛАСТИКОВОЙ ВТУЛКОЙ (76) СНИЗУ. ВСТАВЬТЕ ДЛИННЫЙ БОЛТООБРАЗНЫЙ КОНЕЦ 72 ½”

ТРОСА ДЛЯ БУСТЕРА (33) В ОТВЕРСТИЕ. НАТЯНИТЕ ПРУЖИНУ (86) И ПРУЖИНУ ДЛЯ МУФТЫ

(85) НА КОНЕЦ ТРОСА. ЗАКРЕПИТЕ КОНСТРУКЦИЮ Ø ¾” ШАЙБОЙ (114) И М10 КОЛПАЧКОВОЙ

ГАЙКОЙ (112).

Б) ПРОТЯНИТЕ ТРОС ВВЕРХ К РАМЕ ДЛЯ БУСТЕРА (15). УСТАНОВИТЕ ВОРОТ (79). ЗАКРЕПИТЕ

ПРИ ПОМОЩИ М10 Х 1 ¾” ПРОСТОГО БОЛТА (99), ДВУХ Ø ¾” ШАЙБ (114) И ОДНОЙ М10

КОЛПАЧКОВОЙ ГАЙКИ.

В) ПРОТЯНИТЕ ТРОС ВОКРУГ ВОРОТА ВНИЗ К КРОНШТЕЙНУ, РАСПОЛОЖЕННОМУ НА ОСНОВНОЙ

РАМЕ (1). ВСТАВЬТЕ МАЛЕНЬКИЙ ВОРОТ (78). ЗАКРЕПИТЕ КОНСТРУКЦИЮ ОДНИМ М10 Х 2’’

ПРОСТЫМ БОЛТОМ (98), ДВУМЯ Ø ¾” ШАЙБАМИ (114), ОДНИМ 2 3/8” L - ОБРАЗНЫМ

КРОНШТЕЙНОМ (83) И М10 ОДНОЙ КОЛПАЧКОВОЙ ГАЙКОЙ (112).

Г) ПРОДОЛЖАЙТЕ НАТЯГИВАТЬ ТРОС В ЛЕВУЮ СТОРОНУ ПО НАПРАВЛЕНИЮ К ГРУЗАМ.

УСТАНОВИТЕ ЕЩЕ ОДИН МАЛЕНЬКИЙ ВОРОТ (78). ЗАКРЕПИТЕ ДЕТАЛИ ОДНИМ М10 Х 1 ¾”

ПРОСТЫМ БОЛТОМ (99), ДВУМЯ Ø ¾” ШАЙБАМИ (114) И ОДНОЙ М10 КОЛПАЧКОВОЙ ГАЙКОЙ

(112).

Д) ПРОТЯНИТЕ ТРОС ВВЕРХ И ОБЕРНИТЕ ЕГО ВОКРУГ ВЕРХНЕЙ ЧАСТИ РЕГУЛИРОВОЧНОГО

ПРУТА (16).

ПРИМЕЧАНИЕ: ВЫСОТА ПЕТЛИ НА РЕГУЛИРОВОЧНОМ ПРУТЕ НЕ ДОЛЖНА БЫТЬ БОЛЕЕ ½”.

ТРОС МОЖЕТ СО ВРЕМЕНЕМ ОСЛАБНУТЬ. КОГДА ЭТО ПРОИЗОЙДЕТ, ПРОСТО ЕЩЕ РАЗ

ОБЕРНИТЕ ТРОС ВОКРУГ РУГУЛИРОВОЧНОГО ПРУТА.

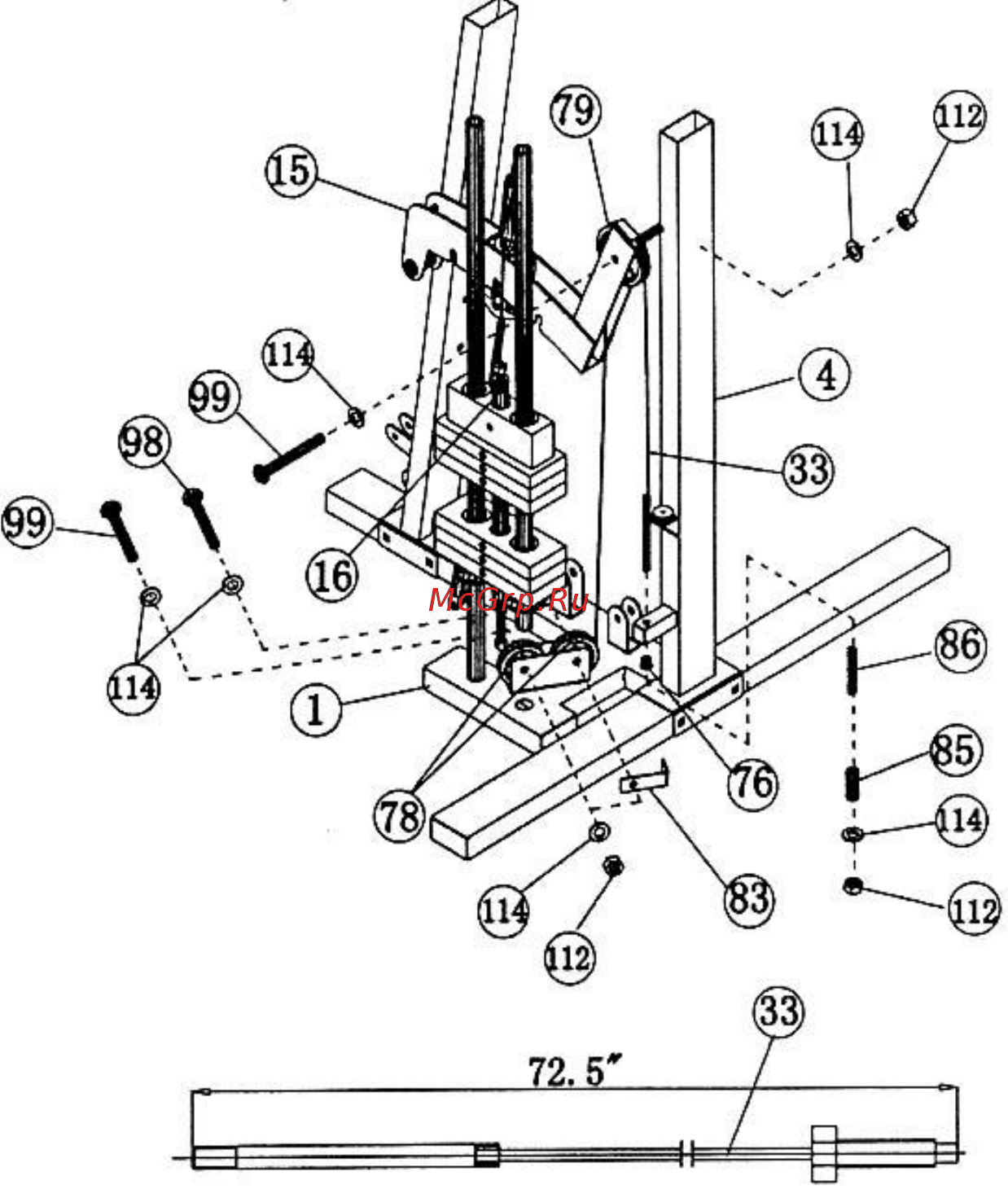

ДИАГРАММА 10
