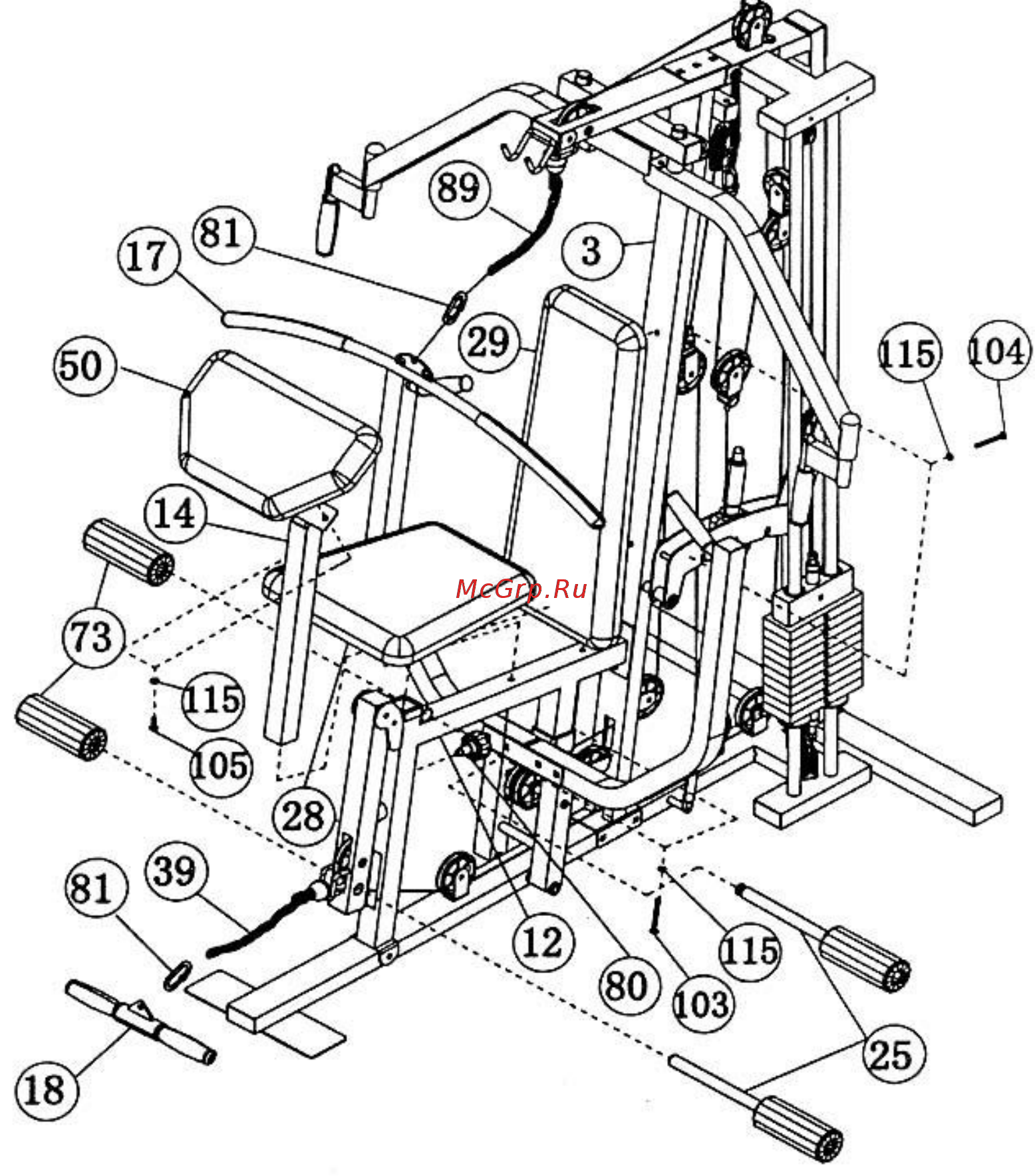

ШАГ 11 (СМОТРИТЕ ДИАГРАММУ 11).

А) СОЕДИНИТЕ СИДЕНЬЕ (28) С ОПОРОЙ ДЛЯ СИДЕНЬЯ (12). ЗАКРЕПИТЕ ДЕТАЛИ ДВУМЯ М8 Х 2

½” ПРОСТЫМИ БОЛТАМИ (103) И Ø 5/8” ШАЙБАМИ (115).

Б) СОЕДИНИТЕ МЯГКУЮ СПИНКУ (29) С ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ БАЛКОЙ (3). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ДВУМЯ М8 Х 2’’ ПРОСТЫМИ БОЛТАМИ (104) И Ø 5/8” ШАЙБАМИ (115).

В) ПРИСОЕДИНИТЕ МЯГКУЮ ПОДУШКУ ДЛЯ ТРЕНИРОВКИ МЫШЦ РУК (50) К ПОДСТАВКЕ ДЛЯ

ПОДУШКИ (14). ЗАКРЕПИТЕ ПРИ ПОМОЩИ ДВУХ М8 Х 5/8” ПРОСТЫХ БОЛТОВ (105) И Ø 5/8”

ШАЙБ (115). ВСТАВЬТЕ ПОДСТАВКУ ДЛЯ ТРЕНИРОВКИ МЫШЦ РУК (14) В ОТВЕРСТИЕ,

НАХОДЯЩИЕСЯ ПЕРЕД СИДЕНЬЕМ. ЗАКРЕПИТЕ КОНСТРУКЦИЮ БЛОКУРУЮЩИМ

РЕГУЛЯТОРОМ (80), РАСПОЛОЖЕННЫМ ПОД СИДЕНЬЕМ.

Г) ВСТАВЬТЕ ТРУБКИ ДЛЯ МЯГКИХ НАКЛАДОК (25) НАПОЛОВИНУ В ОТВЕРСТИЯ,

РАСПОЛОЖЕННЫЕ НА НОЖНОЙ ТЯГЕ (13) И ДЕРЖАТЕЛЕ ДЛЯ НОЖНОЙ ТЯГИ (118). НАТЯНИТЕ

МЯГКИЕ ГРИФЫ (73) НА ТРУБКИ С ОБЕИХ СТОРОН.

Д) СОЕДИНИТЕ КРУГЛУЮ РУКОЯТКУ (18) И ДЛИННУЮ ЦЕПЬ (39) ПРИ ПОМОЩИ СКОБЫ (81). ЗАТЕМ

СОЕДИНИТЕ ЦЕПЬ С НИЖНИМ ТРОСОМ (31). ПЕРЕДВИГАЙТЕ ЦЕПЬ, КОГДА БУДИТЕ

ИСПОЛЬЗОВАТЬ НОЖНУЮ ТЯГУ.

Е) СОЕДИНИТЕ LAT - ПОРУЧЕНЬ (17) И КОРОТКУЮ ЦЕПЬ (89) ПРИ ПОМОЩИ СКОБЫ (81). ЗАТЕМ

СОЕДИНИТЕ ЦЕПЬ С ВЕРХНИМ ТРОСОМ (30).

ДИАГРАММА 11
