Hasttings FS150 [12/32] Верхние рукояти
![Hasttings FS150 [12/32] Верхние рукояти](/views2/1356197/page12/bgc.png)
12

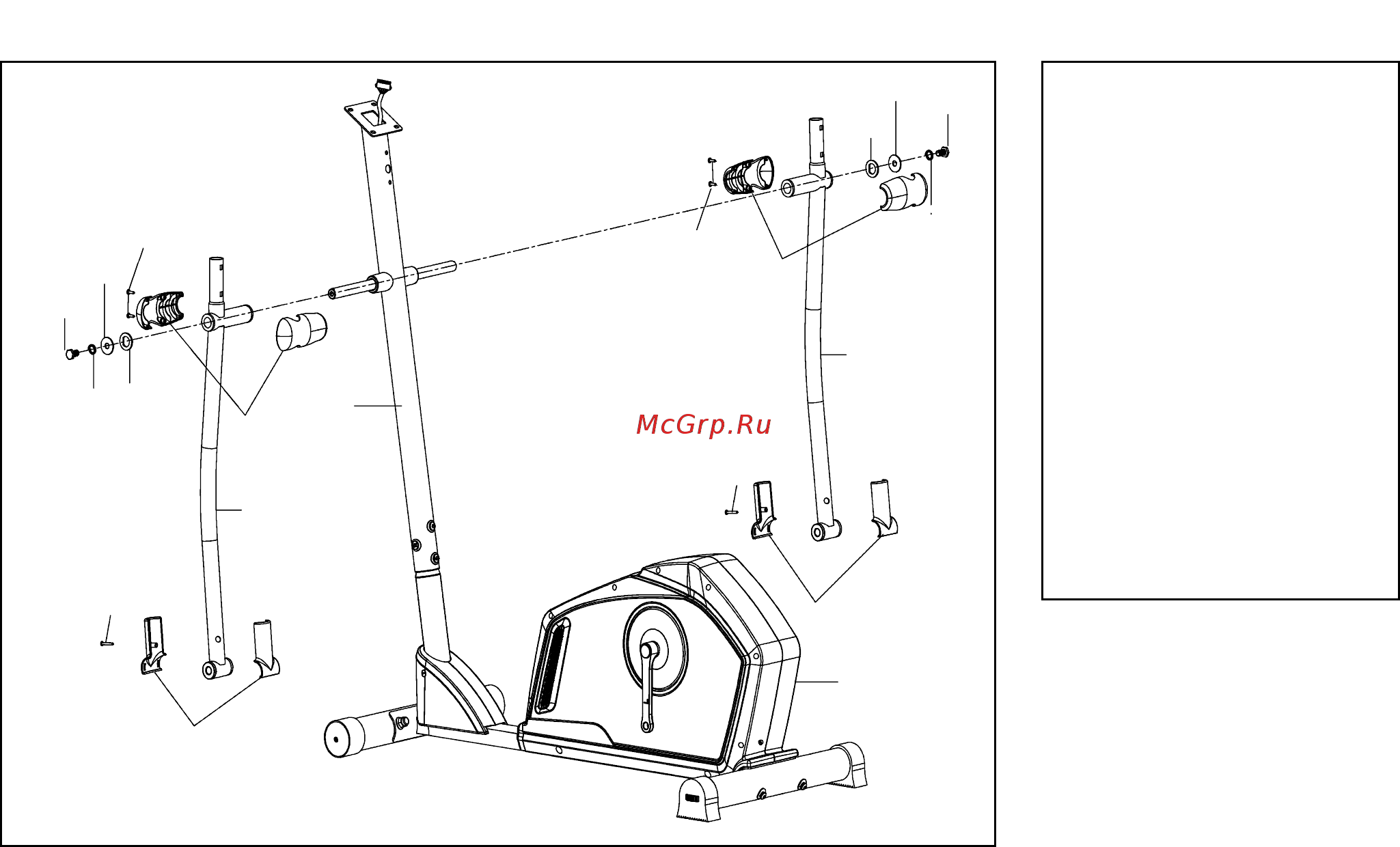

3 Верхние рукояти
1
33
47
21L
29
30
31
32
52
53
21R
29
31
32
30
33
47
53
52
22
1. Присоедините левую нижнюю часть поручня (21L) к левой стороне оси передней
стойки. Закрепите D-образной шайбой (32), одной плоской шайбой (31), одной
разрезной шайбой (30) и одним болтом с шестигранной головкой (29).
Присоедините кожух поси (47) к левой рукояти (21L), затяните, используя два
самореза (33). Присоедините кожух к нижней части левой рукояти (21L), затяните
одним саморезом (53).
2. Повторите действия с правой нижней частью поручня (21R) на правой стороне оси
консольной стойки (22).
Оборудование Шаг
3
2 D-Шайба(#32)
2 Плоская шайба (#31)
2 Пружинная шайба (#30)
2 Болт с шестигранной
головкой (#29)
Предустановленны на
крышке:
2 Самореза (#33)
1 Саморез (#53)
