Hasttings FS150 [15/32] Рукояти
![Hasttings FS150 [15/32] Рукояти](/views2/1356197/page15/bgf.png)
15

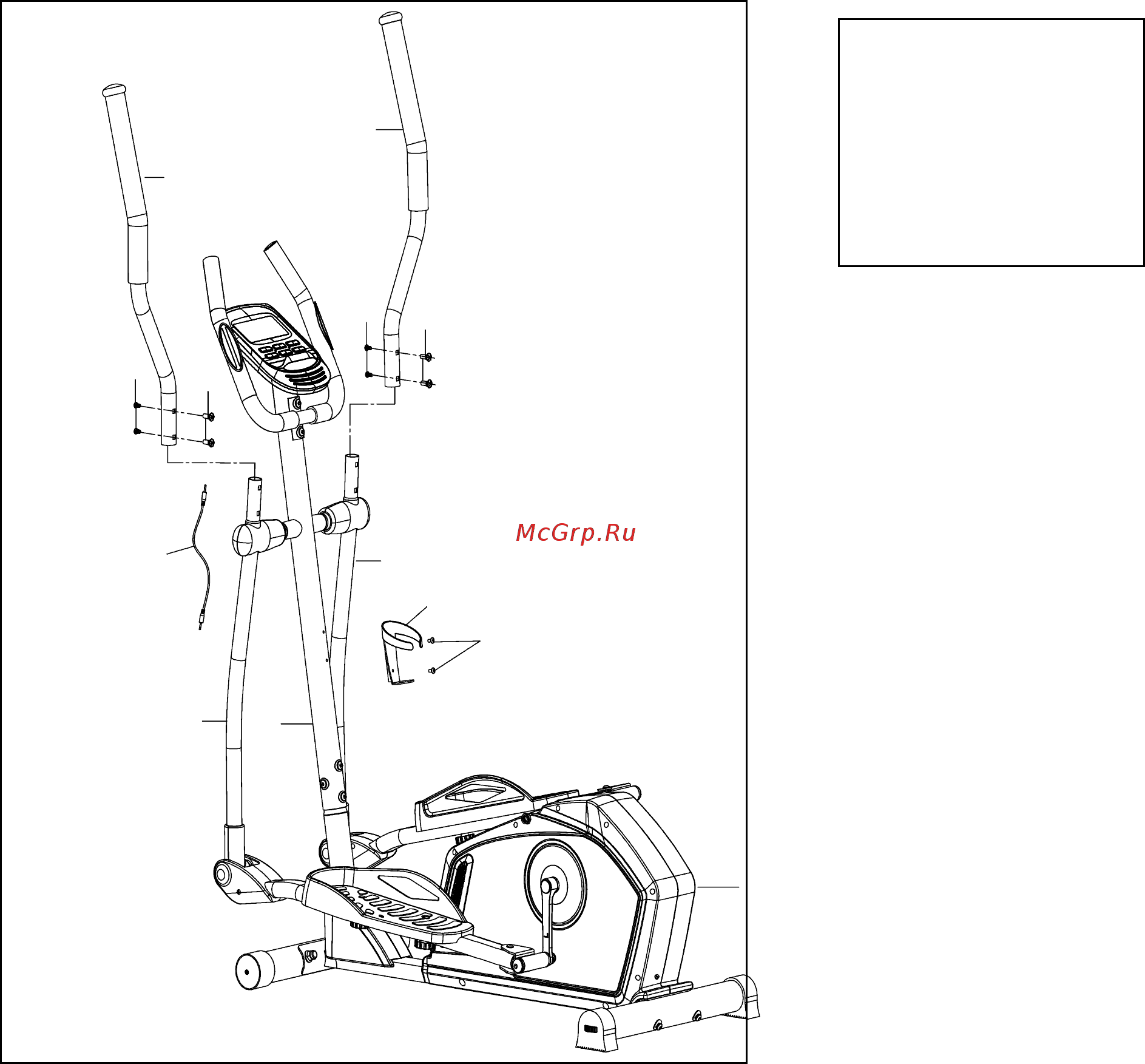

6 Рукояти
37R
35
36
1
37L
35
36
59
84
85
22
21L
21R
1. Соедините левую верхнюю часть поручня (37L) с левой нижней (21L). Закрепите,
используя две гайки (35) и два болта (36).
2. Повторите действия с правой верхней частью поручня (37R) и нижней (21R).
3. Присоедините держатель емкости (84) к передней стойке, используя 2 самореза
(59).
4. Чтобы наслаждаться MP3 музыкой во время тренировки, присоедините MP3-плеер
к компьютеру, используя аудио кабель (85).
Оборудование Шаг 6
2 Болта (#35)
2 Болта (#36)
Предустановленны на
переднюю стойку:
2 Самореза
(#59)
