8
Список деталей для сборки
NO:1
NO:2 NO:3
NO:22
NO:9L/R NO:39
NO:13L/R NO:38
NO:37L/R
NO:21L/R
NO:47
NO:52
NO:54L/R
NO:84

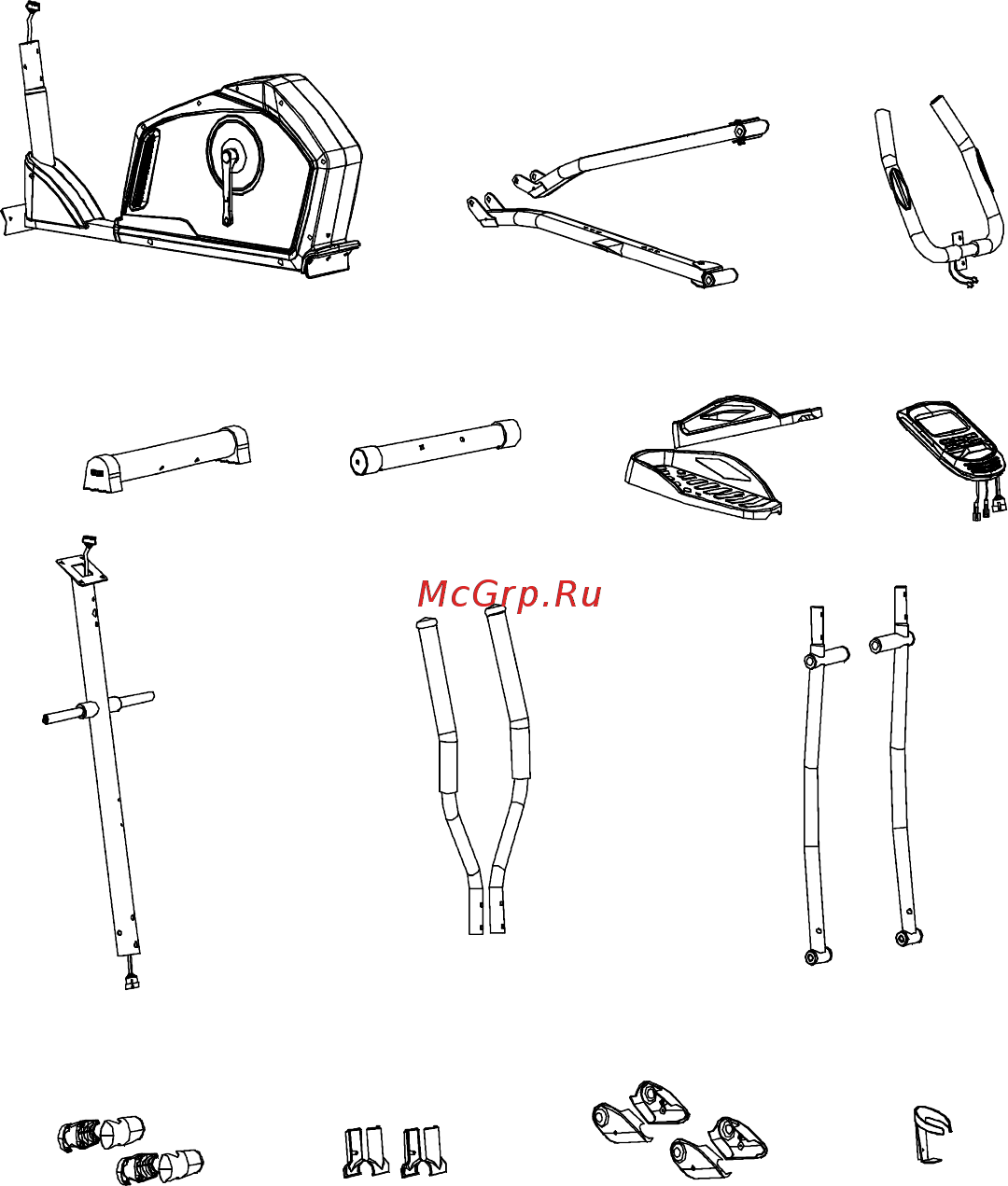

№ Описание К-во
1 Основная рама 1
9L/R Рычаг педали (Л/П) 1/1
39 Неподвижная рукоять 1
2 Задний стабилизатор 1
3 Передний стабилизатор 1
13L/R Педаль (Л/П) 1/1
38 Консоль 1
22 Передняя стойка 1
37L/R Поручень верх (Л/П) 1/1
21L/R Поручень низ (Л/П) 1/1
47 Кожух стойки 2
52 Кожух поручня 2
54L/R Кожух рычага педали (Л/П) 2/2
84 Держатель бутылки 1
Сумка с оборудованием 1
Руководство 1
Содержание
- Содержание 2
- Внимание 3
- Для снижения риска получения ожогов возникновения пожара поражения 3
- Для снижения риска поражения электрическим током отключите тренажер от 3
- Имеющей напряжение до 230 вольт и силу тока до 5 ампер 3
- Основная инструкция по безопасности 3
- Перед использованием тренажера внимательно ознакомьтесь с данным 3
- Поверхность и подключайте только в заземлённую розетку электрической цепи 3
- Руководством 3
- Электрическим током или получения травм устанавливайте тренажер на ровную 3
- Электрической сети до начала работ по очистке или сервисных работ 3
- Основная инструкция по электробезопасности 5
- Игнорирование этих инструкций будет автоматически аннулировать гарантию 6
- Сохраните и периодически читайте эти инструкции это гарантия вашей безопасности 6
- Список деталей для сборки 8
- Список деталей для сборки 9
- Hardware step1 10
- Передний и задний стабилизаторы 10
- Присоедините передний стабилизатор 3 к передней части основной рамы 1 закрепите двумя болтами 6 двумя волновыми шайбами 49 и двумя колпачковыми гайками 8 2 присоедините задний стабилизатор 2 к задней части основной рамы 1 закрепите двумя болтами 27 двумя разрезными шайбами и двумя волновыми шайбами 7 10
- Руководство по сборке 10
- Поддерживающая трубка 11
- Верхние рукояти 12
- Оборудование шаг 3 12
- Повторите действия с правой нижней частью поручня 21r на правой стороне оси консольной стойки 22 12
- Присоедините левую нижнюю часть поручня 21l к левой стороне оси передней стойки закрепите d образной шайбой 32 одной плоской шайбой 31 одной разрезной шайбой 30 и одним болтом с шестигранной головкой 29 присоедините кожух поси 47 к левой рукояти 21l затяните используя два самореза 33 присоедините кожух к нижней части левой рукояти 21l затяните одним саморезом 53 12
- Оборудование шаг 4 13
- Повторите действия с правым рычагом педали 9r и правым поручнем 21r 13
- Повторите действия с правым рычагом педали 9r и правым шатуном 13
- Присоедините левый рычаг педали 9l к левой нижней части поручня 21l проденьте муфту 18 в левый рычаг педали 9l и левую нижнюю часть поручня 21l закрепите используя один болт с крестовой головкой 20 одну шайбу 17 одну гайку 16 присоедините кожух рычага педалей 54l r на рычаги педалей закрепите двумя винтами 55 и одним саморезом 56 присоедините левую педаль 13l к левому рычагу педали 9l затяните болтом с шестигранной головкой 14 и двумя фигурными гайками 15 13
- Присоедините левый рычаг педали 9l к левому шатуну 24l закрепите используя один шарнирный болт 10l одну волновую шайбу 11 одну плоскую шайбу 12 и одну контргайку 51l 13
- Трубки педалей 13
- Присоедините консоль 38 к передней стойке 22 и затяните четырьмя винтами 48 14
- Присоедините неподвижную рукоять 39 к передней стойке 22 закрепите двумя болтами 23 и двумя изогнутыми шайбами 7 14
- Проденьте кабель датчика пульса 46 через отверстие в передней стойке 22 затем выньте их через верх передней стойки 22 соедините консольный кабель и кабель датчика пульса с консолью 38 14
- Рукояти и консоль 14
- Повторите действия с правой верхней частью поручня 37r и нижней 21r 15
- Присоедините держатель емкости 84 к передней стойке используя 2 самореза 59 15
- Рукояти 15
- Соедините левую верхнюю часть поручня 37l с левой нижней 21l закрепите используя две гайки 35 и два болта 36 15
- Чтобы наслаждаться mp3 музыкой во время тренировки присоедините mp3 плеер к компьютеру используя аудио кабель 85 15
- Адаптер питания и mp3 16
- Работа с консолью 17
- Функции клавиш 17
- Функции 18
- Предустановленные программы 20
- Программы введение и эксплуатация 20
- Ручная программа руководство 20
- Пользовательские программы user 1 user 2 user 3 user 4 21
- Программы контроля чсс 21
- Программа расчета жира тела 22
- Для пользователя 26
- Неисправность причина решение 27
- Устранение неисправностей 27
- Обслуживание 28
- Список деталей 29
