ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем. Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м, а

для серии FSL2/FSP2 ещё и свободное простран-

ство между боковой крышкой с правой стороны

и стеной для обеспечения удобства технического

обслуживания при необходимости его проведения

Монтаж водонагревателя

1. Электрический водонагреватель следует устанавливать на проч-

ной стене. Если прочность стены не позволяет удерживать вес, рав-

ный двойному весу общего веса водонагревателя, полностью запол-

ненного водой, его следует устанавливать на специальной опоре.

2. После того, как вы выбрали правильное место установки водона-

гревателя, определите точки для отверстий под распорные болты с

крюками (определяются в соответствии со спецификацией прибора,

который вы выбрали). Просверлите в стене два отверстия соответ-

ствующей глубины с использованием сверла, подходящего по разме-

ру под распорные болты, прилагаемые к водонагревателю,вставьте

винты, поверните крюк вверх, плотно затяните гайки и затем повесь-

те электрический водонагреватель на эти крюки (см. Рис.8).

3. Прикрепите сетевую розетку к стене. Требования к розетке следу-

ющие: 230V/10A, однофазная, трёхпроводная. Рекомендуется разме-

стить розетку с правой стороны выше водонагревателя.

4. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света

и недоступном для попадания влаги. Однако для снижения потерь

тепла в трубопроводах место установки водонагревателя должно

находиться как можно ближе к месту использования горячей воды.

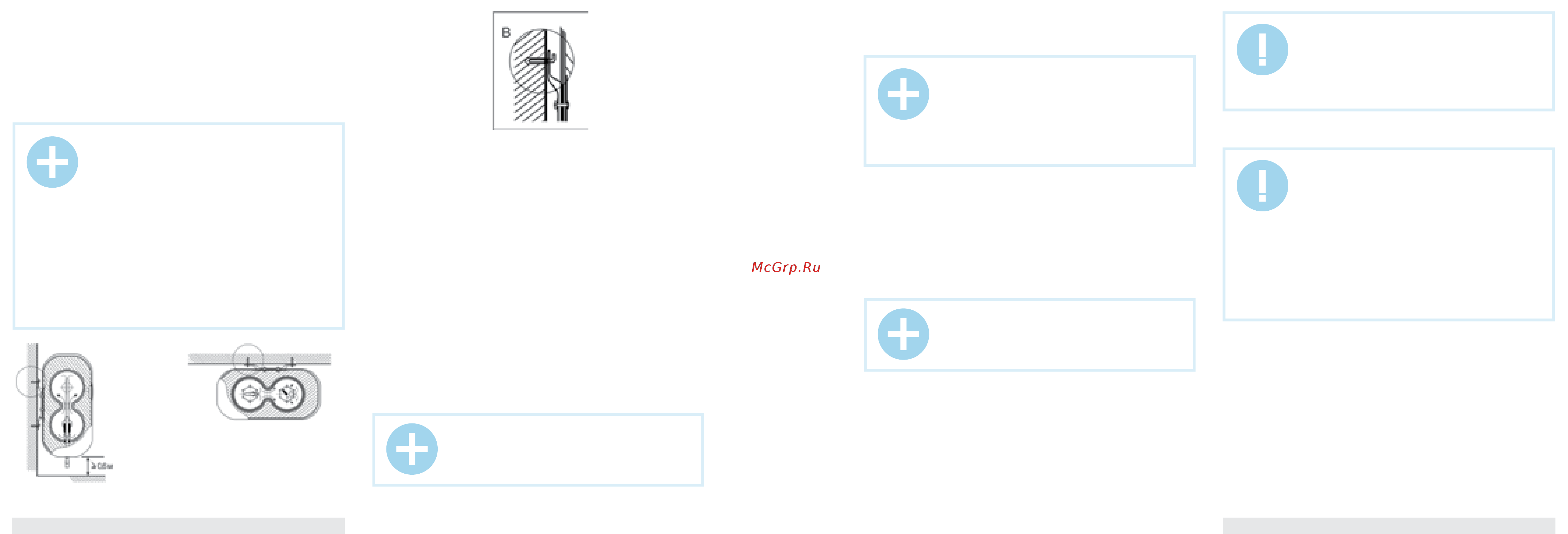

Рис.7

Рис. 8

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода,

высота установки электрической розетки должна

быть не менее 1,8 м.

10. Ванна *

11. Тройник*

12. Магниевый анод- патрубок для слива воды

13. Входной патрубок

14.Выходной патрубок

* не входит в комплект поставки

ПРИМЕЧАНИЕ:

Между предохранительным клапаном и входным

патрубком нельзя монтировать дополнительные

приспособления, например, отсечной кран.

Подключение к водопроводной магистрали

1. Нагреватель подключается к водопроводной сети с давлением ми-

нимум 0,1 МПа, максимум 0,7 МПа

2. Для подключения водонагревателя к водопроводу применяются

трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении труб используйте

резиновые уплотнительные прокладки на резьбовых окончаниях труб.

4. На входной патрубок обозначенный голубым цветом и стрелкой

направления течения воды накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлением стрелки на корпусе

клапана. На отверстие сброса давления предохранительного клапана

(см. рис. 11) оденьте дренажную трубку* для отвода воды (возможно

появление при нагревании) в канализацию.

5. Нагреватель со смонтированным клапаном подключить к водопро-

водной сети - в месте подведения воды установить отсечной кран.

6. К выходному патрубку, обозначенному красным цветом, подсоеди-

нить желаемое количество точек потребления.

7. Открыть отсечной кран и один из разборных кранов. После напол-

нения резервуара, о чем свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и проверить герметичность всех

соединений.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,7 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,7 МПа.

ВНИМАНИЕ!

Если вода в месте установки содержит большое

количество солей кальция, марганца или железа,

то необходимо в подводящей системе смонтиро

вать соответствующий фильтр для снижения ко-

личества накипи в резервуаре и на нагреватель-

ном элементе.

Подключение к электрической сети

1. Водонагреватель рассчитан на подключение к электрической сети

с однофазным напряжением 230 В. Перед подключением убедитесь,

что параметры электросети в месте подключения соответствуют па-

раметрам, указанным на маркировочной табличке с техническими

данными прибора. При установке водонагревателя следует соблю-

дать действующие правила электробезопасности.

2. Электрическая розетка должна быть рассчитана на номинальный

ток не ниже 10A, электрический кабель с жилой сечением не менее

3х1,5 мм

(для меди).

Электрические розетка и вилка должны всегда оставаться сухими

во избежание утечки электрического тока. Регулярно проверяйте,

что электрическая вилка плотно подключена к розетке. Проверку

проводите в следующем порядке: вставьте электрическую вилку в

розетку, через полчаса работы выключите водонагреватель и вынь-

ВНИМАНИЕ!

Перед подключением накопительного водона-

гревателя убедитесь в том, что водонагреватель

заземлен надлежащим образом. Правильное за-

земление важно для минимизации ударов током

и опасности возгорания. Шнур питания оснащён

вилкой, с контактом заземления. Устройство

должно использоваться с правильно заземленной

сетевой розеткой. Если розетка, которую Вы пла-

нируете использовать, не заземлена соответству-

ющим образом или защищена предохранителем

с задержкой на срабатывание или прерывателем

цепи, свяжитесь с квалифицированным электри-

ком для установки правильной розетки.

(вид сбоку)

для серии FSM2/FSQ2

(вид сверху)

для серии FSM1/FSQ1

для серии

for FSL2/FSP2 series

для серии

for FSL1/FSP1 series

*не входит в комплект поставки
