ВНИМАНИЕ!

Для обеспечения надежной работы и безопас-

ной эксплуатации водонагревателя перед первым

включением проверьте правильность его подсое

динения к электрической сети переменного тока

230 В. Подключаемый водонагреватель должен

быть надежно соединен с заземляющим контуром

вашей электрической сети. Использование водо-

нагревателя без заземления опасно для жизни.

8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ

те вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если

вилка нагрелась до температуры выше 50°С, во избежание повреж-

дений, происшествий, возникновения пожара в результате плохого

электрического контакта замените розетку на другую. Это должен

делать специалист.

3. Сетевой шнур прибора представляет собой единый блок с УЗО

(Устройство защитного отключения).

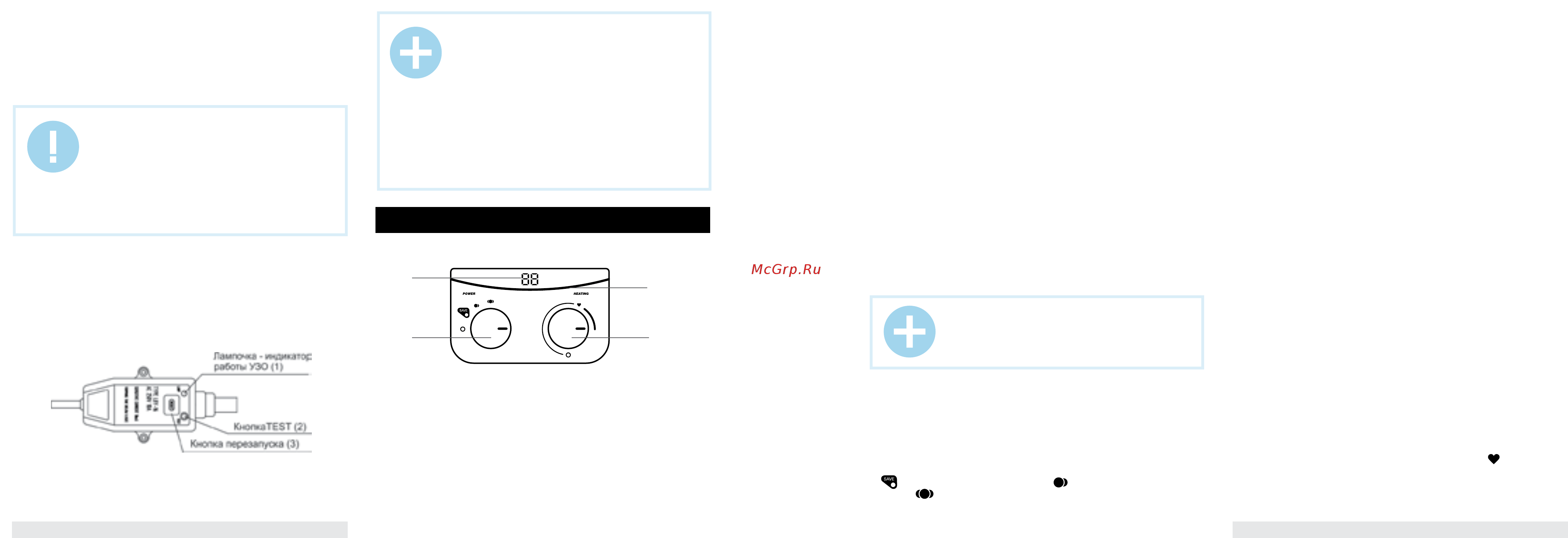

Панель управления

1. Ручка терморегулятора

Используется для установки желаемой температуры нагрева.

2. Ручка переключателя режимов мощности

Используется для выбора режима мощности нагрева.

3. LED – дисплей (для серии FSP)

На дисплее отображается текущая температура воды во внутреннем

резервуаре

4. Индикатор работы водонагревателя

УЗО (устройство защитного отключения) (рис. 9)

1. Подключите сетевой шнур к сети, индикатор (1) загорится.

2. Для тестирования нажмите кнопку (2), напряжение перестанет по-

даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется

вверх.

3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-

даваться и индикатор (1) загорится.

ПРИМЕЧАНИЕ:

- если при нажатии кнопки тестирования (2) на-

пряжение не оключается и/или индикатор (1) про-

должает гореть, это означает, что устройство без-

опасности УЗО работает некорректно.

- если при нажатии кнопки перезапуска (3) напря

жение не подается и/или индикатор (1) не горит,

это означает, что водонагреватель работает не

корректно. В обоих случаях отключите водона-

греватель и позвоните в сервисный центр.

- в целях уменьшения риска поражения током не

разбирайте, не удаляйте и не заливайте жидко

стью данное устройство.

Рис. 9

Рис. 10

Для серии FSP. Если индикатор светится голубым цветом, значит,

водонагреватель подключен к электрической сети, но нагрев воды

внутри резервуара не происходит.

Если индикатор светится красным цветом, значит, водонагреватель

подключён к электрической сети и происходит нагрев воды внутри

резервуара.

Для серии FSL. Если индикатор светится только голубым цветом,

значит, водонагреватель подключен к электрической сети, но нагрев

воды внутри резервуара не происходит.

Если индикатор светится одновременно голубым и красным цветом,

значит, водонагреватель подключён к электрической сети и происхо-

дит нагрев воды внутри резервуара.

1.2 Вставьте электрическую вилку водонагревателя в розетку, при

этом должна загореться индикаторная лампочка в УЗО и индикатор

питания голубого цвета на панели управления.

Эксплуатация водонагревателя

1.Включение

1.1 Сначала откройте один из кранов выхода горячей воды, затем от-

кройте кран подачи холодной воды. Электрический водонагреватель

начнёт заполняться водой. Когда из крана горячей воды свободно

вытекает вода, это означает, что водонагреватель полностью запол-

нился водой и кран выхода горячей воды можно закрыть.

ПРИМЕЧАНИЕ:

Во время обычной работы кран подачи холод-

ной воды должен быть установлен в положение

«open» («открыт»).

2. Выбор режима мощности

Для выбора режима мощности нагрева воды установите ручку пе-

реключателя режимов мощности в одно из следующих положений:

« » - низкая мощность (800 Вт), « » - средняя мощность (1200

Вт) или « » - высокая мощность (2000 Вт).

Также для водонагревателя серии FSL, если прибор будет находить-

ся в режиме нагрева, на панели управления, при выборе низкой

мощности нагрева загорится индикатор нагрева красного цвета с

левой стороны от индикатора питания голубого цвета, при выборе

средней мощности нагрева загорится индикатор нагрева красного

цвета с правой стороны от индикатора питания голубого цвета, при

выборе высокой мощности нагрева одновременно загорятся инди-

каторы нагрева красного цвета с правой стороны и с левой стороны

от индикатора питания голубого цвета.

3. Установка температуры нагрева воды.

3.1. Температуру воды в водонагревателе можно установить в диа-

пазоне от +35°С (±5°С) до +75°С (±5°С) (крайнее правое положение

ручки терморегулятора)

3.2. Поворачивая ручку терморегулятора по часовой стрелке, вы уве-

личиваете температуру нагрева воды.

3.3. Поворачивая ручку терморегулятора против часовой стрелки, вы

уменьшаете температуру нагрева воды

3.4. Водонагреватель автоматически поддерживает температуру

воды. Для серии FSP. Когда температура воды внутри водонагревате-

ля достигает установленной пользователем температуры, нагрев ав-

томатически выключается, при этом на панели управления светится

индикатор питания голубого цвета. Когда температура воды внутри

водонагревателя понижается ниже установленного уровня, нагрев

автоматически включается, при этом на панели управления загорает-

ся индикатор нагрева красного цвета.

Для серии FSL. Когда температура воды внутри водонагревателя

достигает установленной пользователем температуры, нагрев авто-

матически выключается, при этом на панели управления светится

только индикатор питания голубого цвета. Когда температура воды

внутри водонагревателя понижается ниже установленного уровня,

нагрев автоматически включается, при этом на панели управления,

в зависимости от выбранной мощности нагрева воды, с левой сторо-

ны, с правой стороны или одновременно с 2 -х сторон от индикатора

питания голубого цвета дополнительно загорается индикатор нагрева

красного цвета.

3.5. Установив ручку терморегулятора в положении «», вы выбери-

те режим, который соответствует наиболее комфортной температуре

нагрева воды в водонагревателе (+58°С (±2°С)), а также наиболее эф-

фективному режиму расхода электроэнергии.
