Timberk FLAT SWH FSL1 100 V [11/28] Управление водонагревателем
![Timberk FLAT SWH FSL1 100 V [11/28] Управление водонагревателем](/views2/1361921/page11/bgb.png)
www.timberk.com • электрический накопительный водонагреватель
11
ВНИМАНИЕ!
Для обеспечения надежной работы и безопасной
эксплуатации водонагревателя перед первым вклю-
чением проверьте правильность его подсоединения
к электрической сети переменного тока 220~/50 В.
Подключаемый водонагреватель должен быть на-
дежно соединен с заземляющим контуром вашей
электрической сети. Использование водонагревате-
ля без заземления опасно для жизни.
8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
те вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если
вилка нагрелась до температуры выше 50°С, во избежание повреж-
дений, происшествий, возникновения пожара в результате плохого
электрического контакта замените розетку на другую. Это должен
делать специалист.

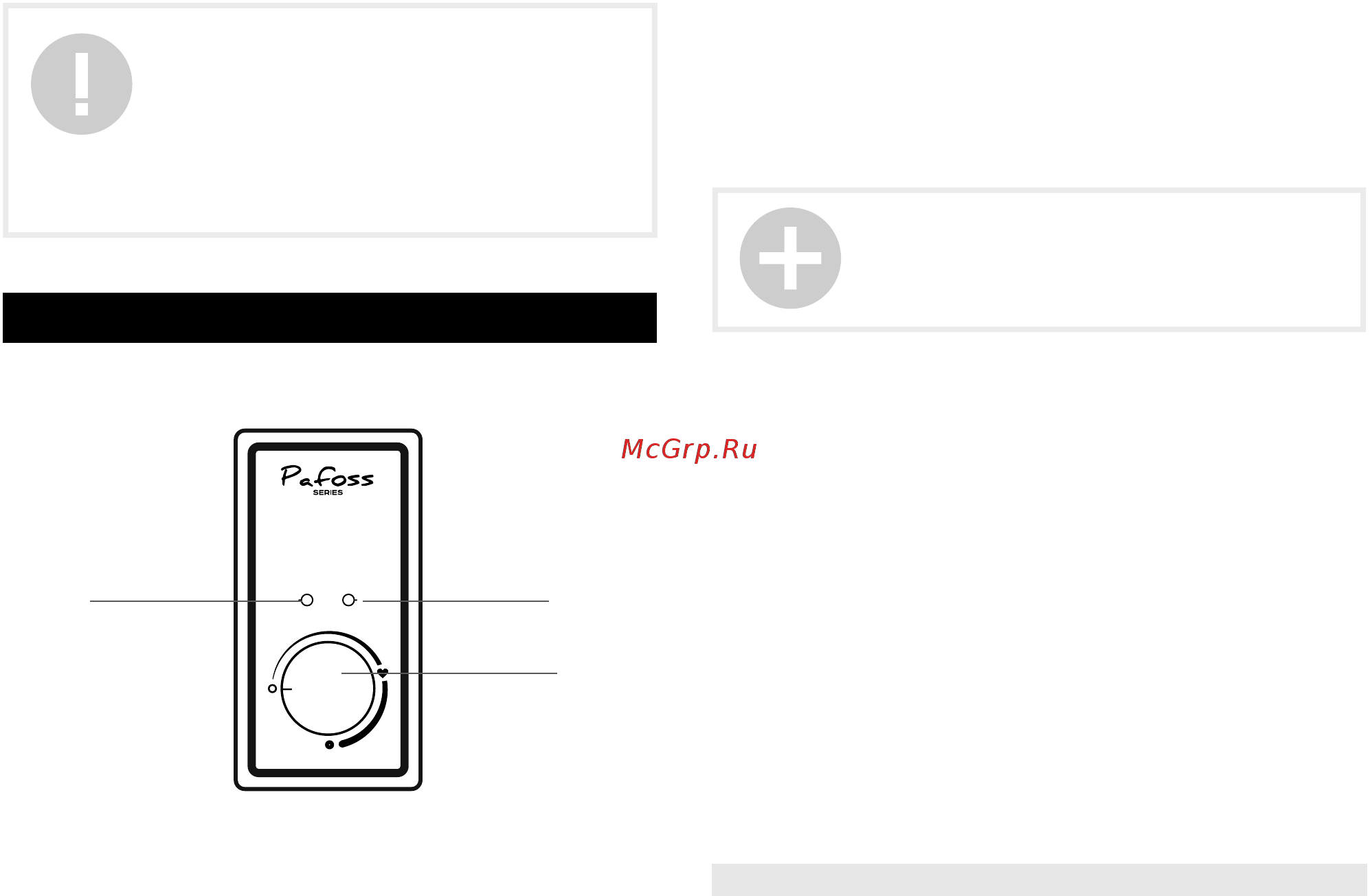

Панель управления
1. Ручка терморегулятора
2. Индикатор подключения к электросети
3. Индикатор нагрева воды
Рис. 10
2
1
3
Эксплуатация водонагревателя
1. Включение
1.1 Сначала откройте один из кранов выхода горячей воды, затем от-
кройте кран подачи холодной воды. Электрический водонагреватель
начнёт заполняться водой. Когда из крана горячей воды свободно
вытекает вода, это означает, что водонагреватель полностью запол-
нился водой и кран выхода горячей воды можно закрыть.
1.2 Вставьте вилку сетевого шнура водонагревателя в розетку, при
этом на панели управления загориться индикатор подключения к
электросети.
ПРИМЕЧАНИЕ:
Во время обычной работы кран подачи холод-
ной воды должен быть установлен в положение
«open» («открыт»).
2. Установка температуры нагрева воды.
2.1. Температуру воды в водонагревателе можно установить в диа-
пазоне от +35°С (±5°С) до +75°С (±5°С) (крайнее правое положение
ручки терморегулятора)
2.2. Поворачивая ручку терморегулятора по часовой стрелке, вы уве-
личиваете температуру нагрева воды.
2.3. Поворачивая ручку терморегулятора против часовой стрелки, вы
уменьшаете температуру нагрева воды
2.4. Водонагреватель автоматически поддерживает температуру
воды. Когда температура воды внутри водонагревателя достигает
установленной пользователем температуры, нагрев автоматически
выключается, при этом на панели управления гаснет индикатор на-
грева красного цвета. Когда температура воды внутри водонагрева-
теля понижается ниже установленного уровня, нагрев автоматически
включается, при этом на панели управления загорается индикатор
нагрева красного цвета.
HEATINGPOWER
