www.timberk.com • электрический накопительный водонагреватель
12
3. Выключение
Чтобы выключить водонагреватель, установите ручки терморегуля-
тора в положение « ». Водонагреватель прекратит свою работу.
Рекомендуется всегда отключать водонагреватель от электрической
сети, если вы не планируете использовать прибор какое-то время.
ВНИМАНИЕ!
Во время нагревания может начать капать вода из
отверстия предохранительного клапана. Избежать
подтекания воды невозможно и нельзя препятство-
вать этому, так как блокировка клапана может при-
вести к разрыву внутреннего резервуара.

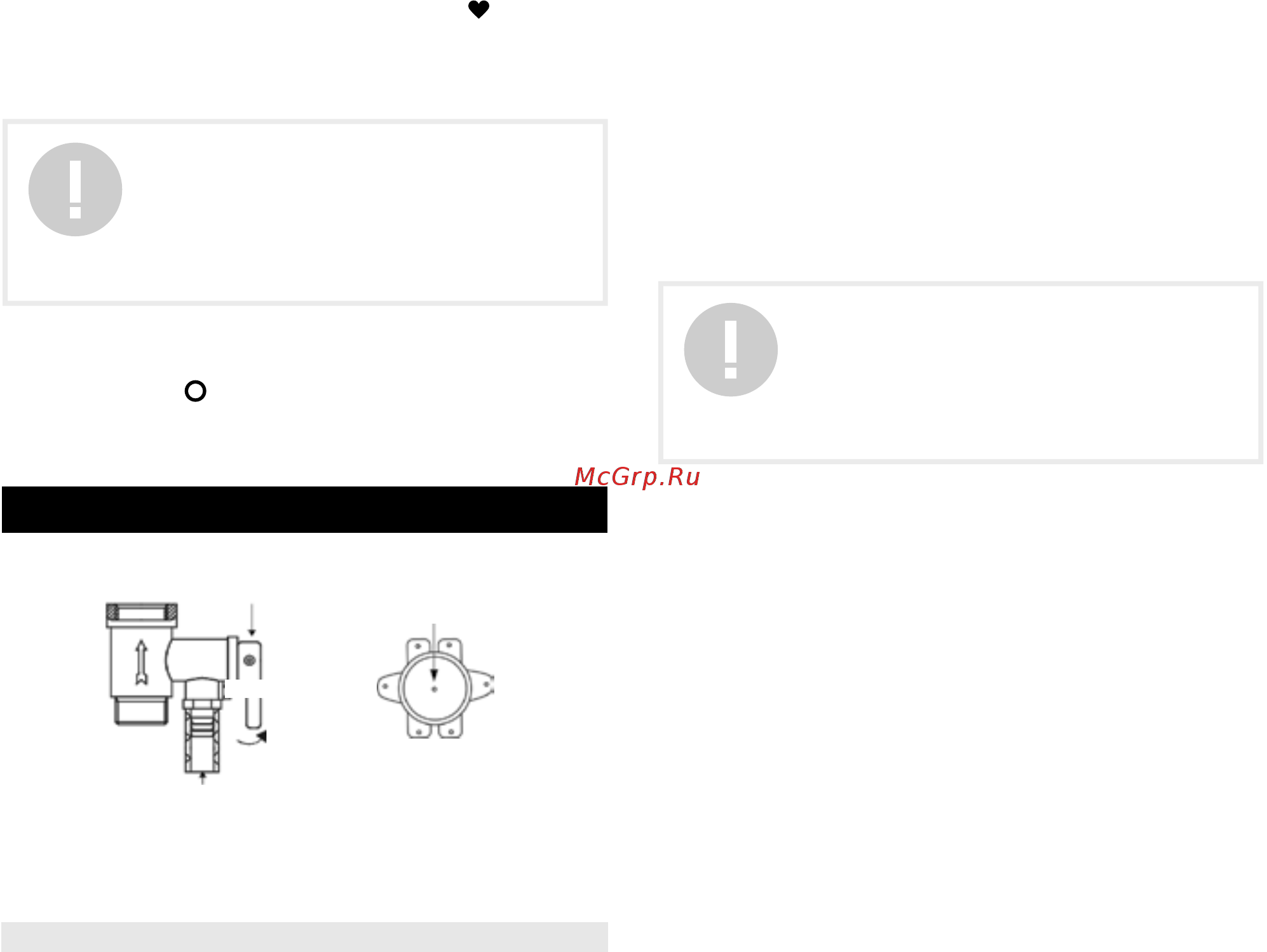

9. ОБСЛУЖИВАНИЕ
Рис. 12
Рис. 11
ручка слива
отверстие сброса давления
винт
1. Проверяйте электрические вилку и розетку как можно чаще. Должен
быть обеспечен надёжный электрический контакт, а также правильное
заземление. Вилка и розетка не должны чрезмерно нагревается.
2. Если водонагреватель не используется продолжительное время,
особенно в регионах с низкой температурой воздуха (ниже 0
0
C), для
предотвращения повреждения водонагревателя (по причине замер-
зания воды во внутреннем баке), воду из нагревателя следует слить.
3. Чтобы обеспечить надёжную работу водонагревателя в течение
длительного времени, рекомендуется периодически чистить вну-
тренний бак и убирать отложения на электрическом нагревательном
элементе водонагревателя, а также проверять состояние магниевого
анода, чтобы своевременно заменить его на новый.
ВНИМАНИЕ!
Производитель предоставляет увеличенную гаран-
тию на отдельные компоненты водонагревателя
при условии своевременного и правильного прове-
дения периодического технического обслуживания
прибора специалистами авторизованного сервис-
ного центра (см. гарантийный талон).
4. Профилактические работы должны производится при строгом со-
блюдении руководства по эксплуатации и техники безопасности.
5. Водонагреватель оснащен термовыключателем, который прекра-
тит подачу электроэнергии к ТЭНу, при перегреве воды или ее отсут-
ствии в водонагревателе. Если водонагреватель включен в сеть, но
не происходит нагрев воды и не горит индикатор подключения к элек-
тросети, значит отключился или не был включен термовыключатель.
Для возврата водонагревателя в рабочее состояние необходимо:
- отключить питание от электронагревателя, снять накладку боковой/
нижней крышки для горизонтального/вертикального водонагревате-
ля соответственно;
- нажать до щелчка кнопку, расположенную по центру термовыклю-
чателя, который находится рядом с ТЭНом (имеет круглую форму),
рис.12;
- если кнопка не нажимается и нет щелчка, то подождать пока термо-
выключатель остынет до и исходной температуры.
2.5. Установив ручку терморегулятора в положении «», вы выбери-
те режим, который соответствует наиболее комфортной температуре
нагрева воды в водонагревателе (+58°С (±2°С)), а также наиболее эф-
фективному режиму расхода электроэнергии.
