www.timberk.com • электрический накопительный водонагреватель
8
горизонтальное положениевертикальное положение
1. Выходной патрубок
2. Кран регулировки потока горячей воды*
3. Смеситель*
4. Душевая насадка*
5. Кран регулировки потока холодной воды*
6 Сливная трубка*
7. Комбинированный предохранительный клапан
8. Входной патрубок
9. Патрубок для слива воды
10. Отсечной кран водопроводной магистрали*
11. Водопроводная магистраль
* не входит в комплект поставки
1. Смонтированный водонагреватель
2. Комбинированный предохранительный клапан
3. Кран входа холодной воды *
4. Смеситель *
5. Душевая насадка *
6. Отсечной кран водопроводной магистрали*
7. Сливная трубка*
8. Водопроводная магистраль
9. Ванна *
Рис. 6

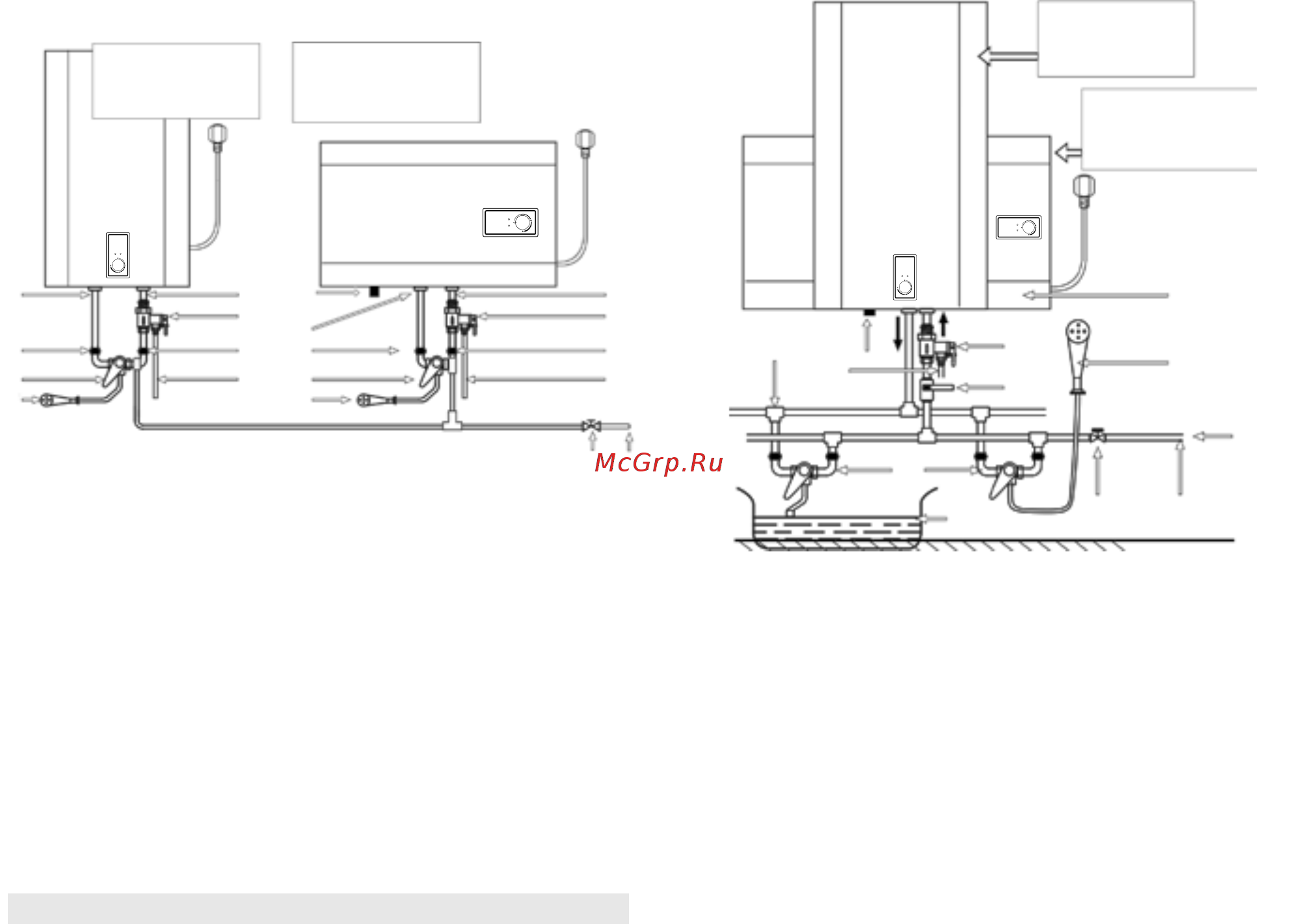

Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 5.
Способ монтажа водонагревателя для нескольких точек потребле-
ния представлен на рис. 6.
FSL1
