5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка датчика термостата
8 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
Рис. 3
Рис. 4
9 - Аварийный слив избыточного давления воды (при работе водона-
гревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара при
его техническом обслуживании
13 - Защитный магниевый анод
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Панель управления
17 - Термовыключатель
18 - Сетевой шнур с вилкой

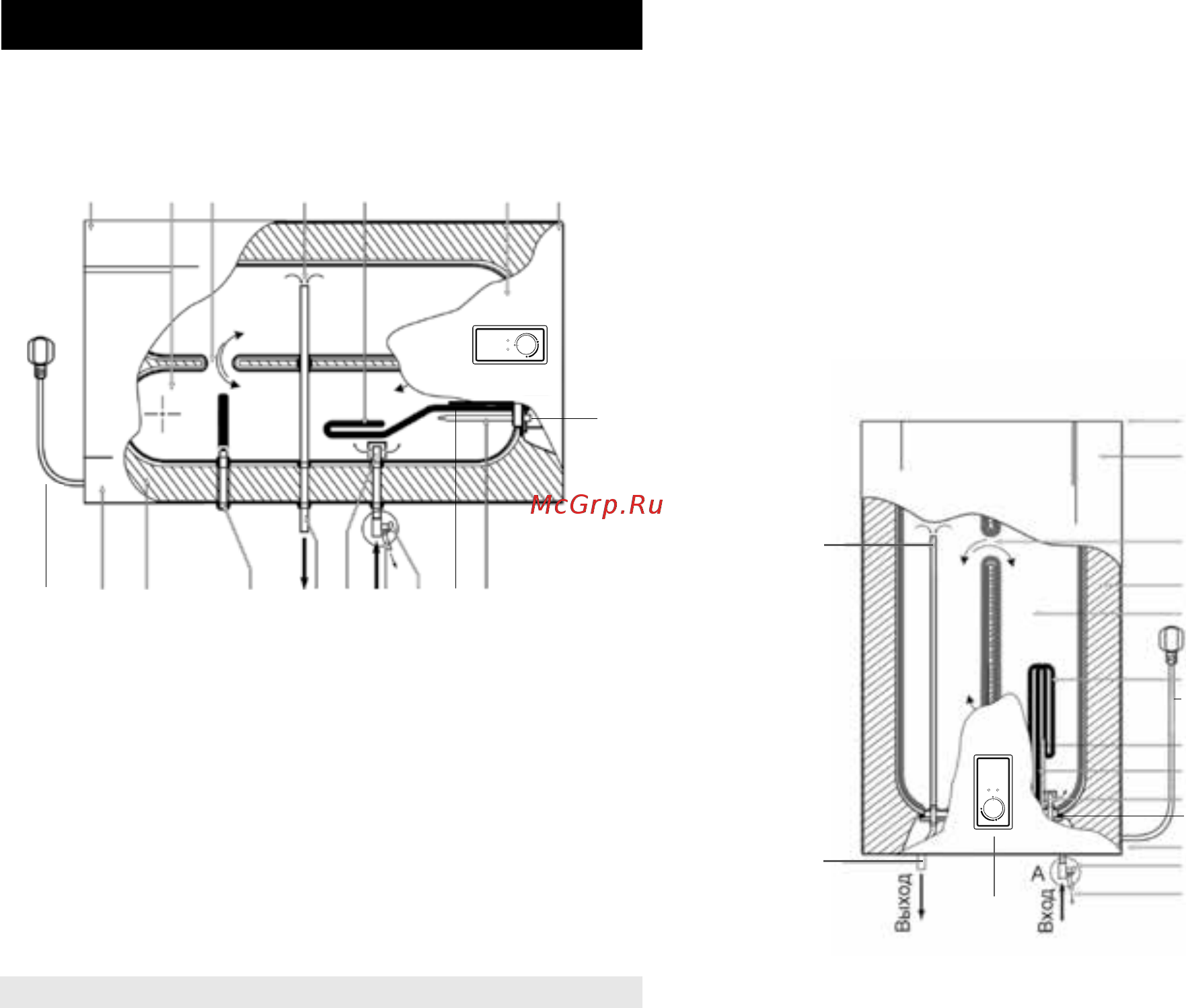

На рис. 3 представлено устройство водонагревателя горизонтального
типа серии FSL2. На рис. 4 представлено устройство водонагревателя
вертикального типа серии FSL1
Серия FSL2
Выход
Вход
3
4
5
6
16
17
7
8
9
10
11
12
13
14
1
Серия FSL1
2
16
65
43
21
16
17
15
14
12
11
10
9
8
13
7
HEATING
POWER
15
HEATING
POWER
HEATING
POWER
