www.timberk.com • электрический накопительный водонагреватель
5
Таблица 2
Наимено-
вание
Ед.
изм.
SWH FSL1 30 VE SWH FSL1 50 VE SWH FSL1 80 VE SWH FSL1 100 VE
Параметры
электропи-
тания
В/Гц 220~/50 220~/50 220~/50 220~/50
Номинальная
сила тока
A 9.1 9.1 9.1 9.1
Номинальная
потребляемая
мощность
Вт 2000 2000 2000 2000
Объем л 30 50 80 100
Номинальное
давление
МПа 0,7 0,7 0,7 0,7
Класс защиты – I I I I
Класс влаго-
защиты
– IPX4 IPX4 IPX4 IPX4
Время нарева
при Δ 30 ºC
мин 21 43 64 79
Размеры
прибора
мм 430x552x244 430x835x244 516x989x281 516x1200x281
Вес кг 9,2 12,6 16,8 20,0
Фактическое
годовое
потребление
электроэ-
нергии
кВт•ч 335,8 452,6 481,8 518,3
Постоянные
суточные
потери
кВт•ч /
сут
0,98 1,23 1,33 1,45

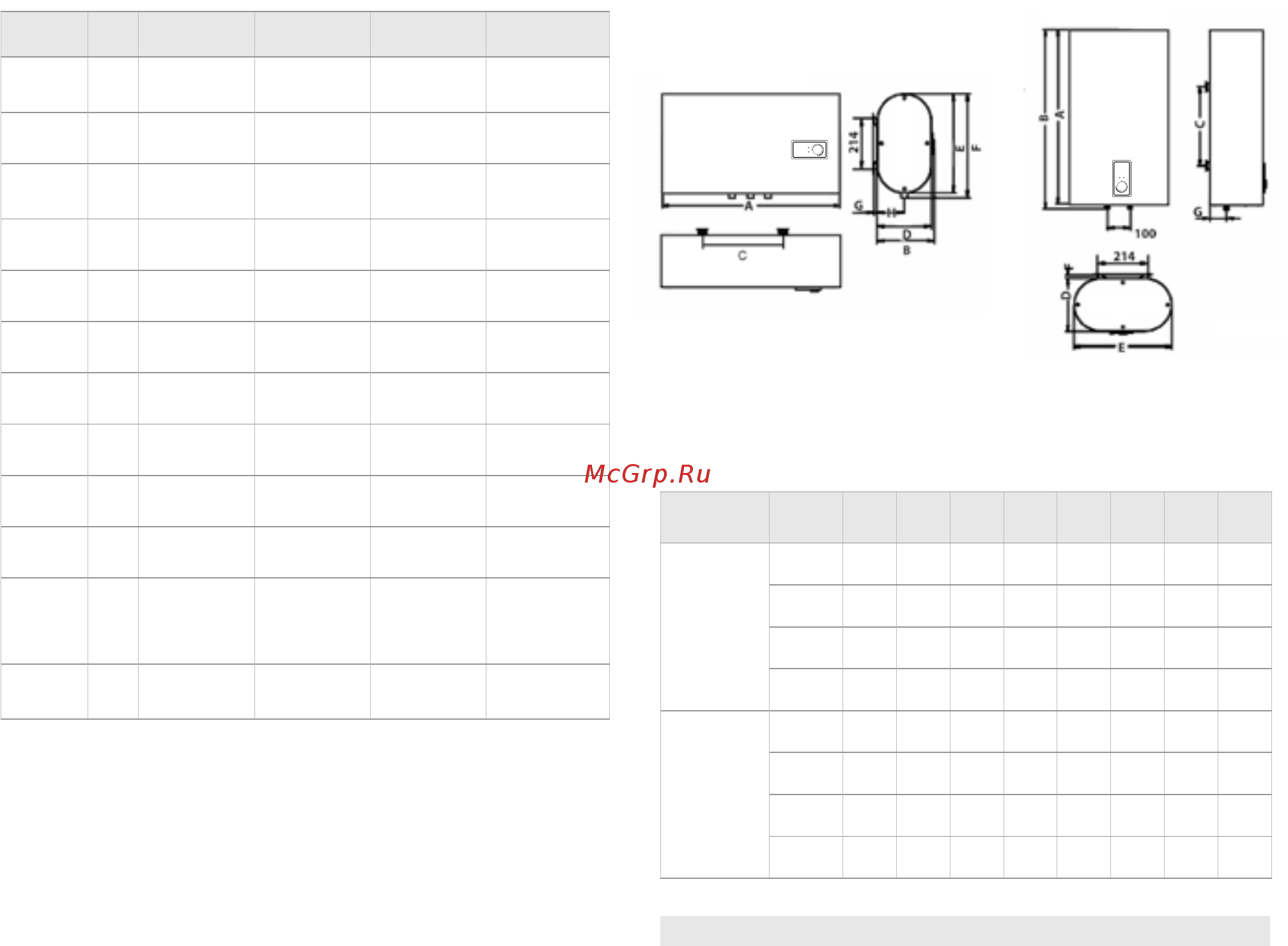

Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 3.
Таблица 3
Рис. 1
Серия FSM1/FSQ1
Серия FSM2/FSQ2
Рис. 2
Объем, л A B C D E F G H
SWH FSL1
30 552 570 240 244 430 20
65 -
50 835 853 500 244 430 20
65 -
80 989 1007 450 281 516 20
85 -
100 1200 1218 550 281 516 20
85 -
SWH FSL2
30 552 264 240 264 430 440
20 115
50 835 264 500 264 430 440
20 115
80 989 301 450 301 516 526 20
135
100 1200 301 550 301 516 526 20
135
Серия FSL2
Серия FSL1
HEATING
POWER
HEATING
POWER
HEATING
POWER
