25
PŘIPOJENÍ K VODOVODNÍ SÍTI
Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod stude
névody je označen modrou a odvod teplé vody červenou barvou.
Ohřívač vody lze připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém připojení
umožňuje odběr vody na více odběrových místech, zatímco otevřený, průtokový systém
umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému přípojení si
musíte pořídit i vhodné směšovací baterie.
Při otevřeném, průtokovém systému je potřeba před ohřívací těleso zabudovat zpětný
ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto
systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu
ohřívanání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie.
Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen
poškoditsměšovací baterii.
Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové
směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo
bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 Mpa nad nominálním
tlakem. Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne
hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamezí vracení vody
zpět do vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního
ventilu. Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním
ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí
být umístěnav místnosti kde nemrzne a musí být obrácena směrem dolů.
V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného
bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním
expanzní nádoby o obsahu 3 l na dotokové trubce bojleru.
Pro správnou činnost zpětného bezpečnostního ventilu musíte sami provádět řádné kontroly
za každých 14 dní. Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu
(závisí na typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci
přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.
CZ

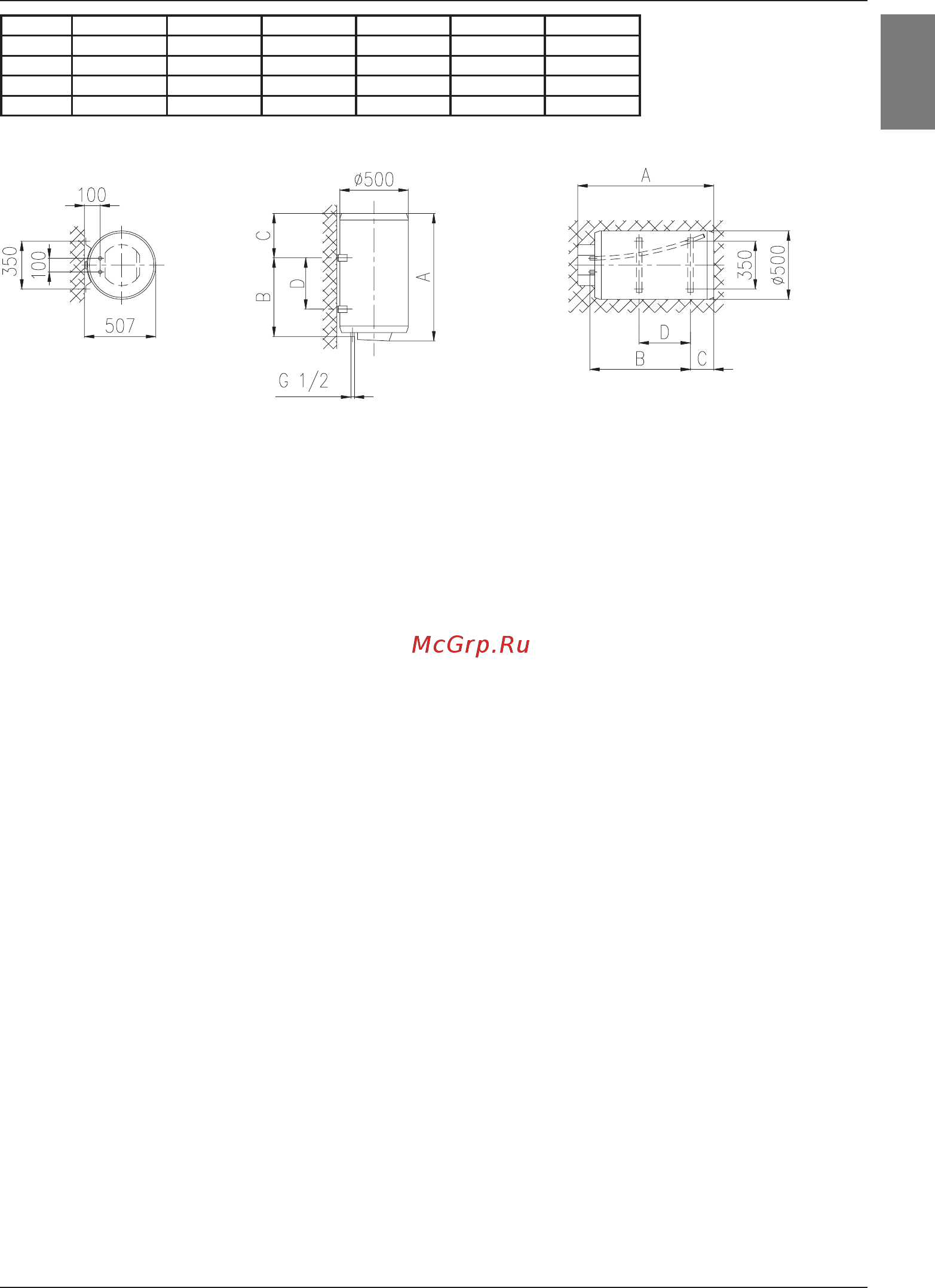

Přípojné a montážní rozměry topného tělesa [mm]
GB 50 GB 80 GB 100 GB 120 GB 150 GB 200
A 583 803 948 1103 1318 1510
B 365 565 715 865 1065 1050
C 185 205 200 205 220 430
D 145 345 495 645 845 800
