Gorenje GBU200B6 200л белый [6/80] Priključitev na električno omrežje
![Gorenje GBU200B6 200л белый [6/80] Priključitev na električno omrežje](/views2/1363415/page6/bg6.png)
6
Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem
delovanje varnostnega ventila onemogočili.
Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je
tlak v omrežju nižji od 0,5 MPa. Če tlak v omrežju presega 1,0 MPa , morate vgraditi
zaporedoma dva redukcijska ventila.
Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi
polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda
priteče skozi izlivno cev mešalne baterije.
PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE
Pred priključitvijo na električno omrežje je potrebno v grelnik vgraditi priključni kabel, zato
morate sneti zaščitni plastični pokrov. To storite tako, da odstranite ploščico, ki je vstavljena
v sprednjo stran pokrova. Ploščico sprostite na ta način, da v režo med vstavno ploščico in
zaščitno kapo najprej ob gumbu termostata nato pa še na strani nasproti gumba previdno
porinete izvijač. Ko ploščico sprostite na obeh straneh, jo lahko odstranite z roko. Da
lahko snamete zaščitni plastični pokrov, morate odstraniti še gumb termostata in odviti oba
pritrdilna vijaka. Postopek namestitve zaščitnega plastičnega pokrova poteka v obratnem
vrstnem redu. Priključitev grelnika na električno omrežje mora potekati v skladu s standardi
za električne napeljave. Ker grelnik nima elementa, ki bi ga trajno ločil od električnega
omrežja, je potrebno na kabelski povezavi med njim in trajno napeljavo vgraditi takšno
stikalo, ki prekinja oba pola napajanja in ima med odprtimi kontakti razmik najmanj 3 mm.
OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno
izključiti iz električnega omrežja!
SLO

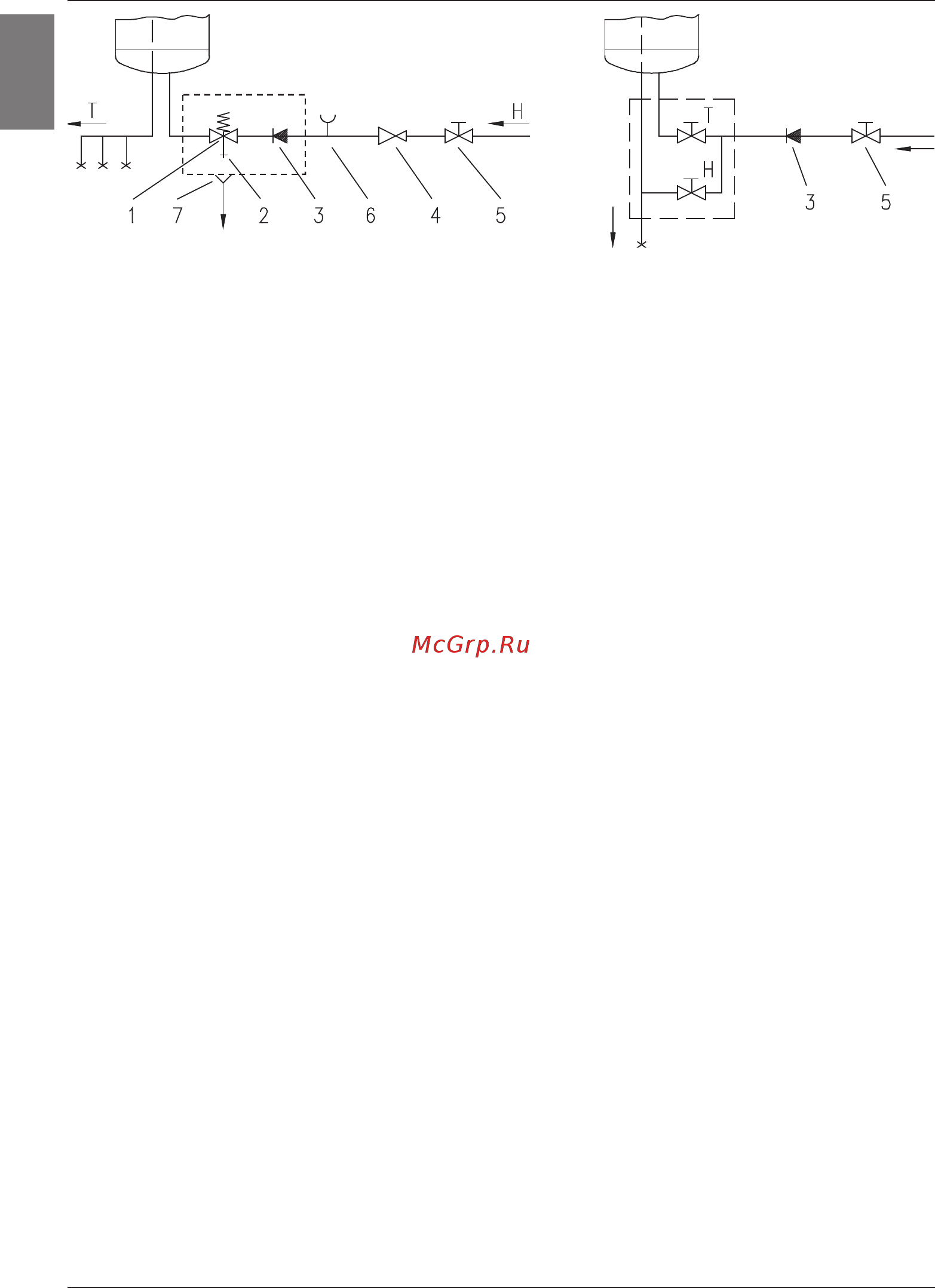

Legenda: 1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
H - Hladna voda
T - Topla voda
Zaprti (tlačni) sistem Odprti (netlačni) sistem
